Замена материнской платы или задней крышки камеры Nikon D5200
Это руководство проведёт Вас пошагово через процесс замены материнской платы камеры. Первые семь шагов также можно использовать для замены задней крышки камеры — это удобный способ заменить ЖК-экран без выпаивания проводов. Если Вы меняете именно материнскую плату, в ходе работы потребуется паяльник — соблюдайте осторожность при его использовании!
Шаг 1

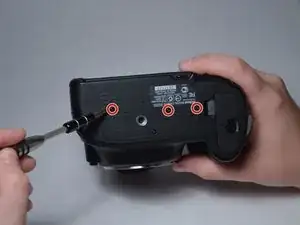

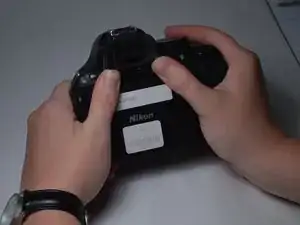

Удалите три винта 3,5 мм с нижней стороны камеры, отмеченные кругом.

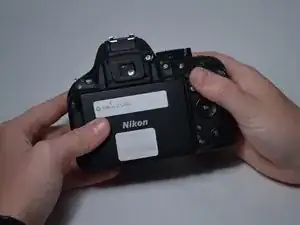

Извлеките аккумулятор и любую SD-карту, вставленную в камеру.
Шаг 2

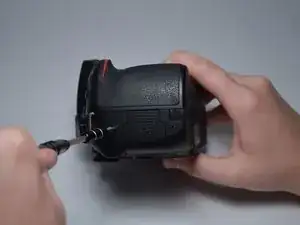

Удалите 7‑мм винты с обеих сторон камеры.
Шаг 3

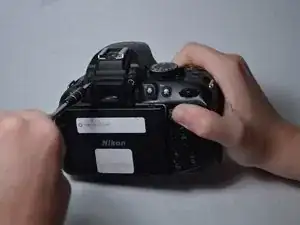

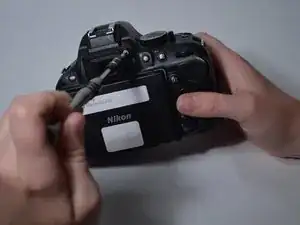

Осторожно приподнимите резиновую накладку на задней панели камеры металлической лопаткой или другим инструментом, либо ногтем, чтобы открыть скрытый винт.
Удалите винт 4 мм.
Шаг 4

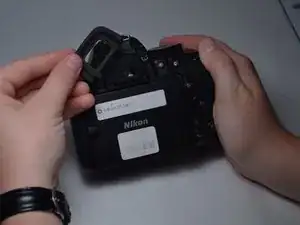

Если вокруг видоискателя есть резиновая защита, надавите на защиту вверх, чтобы снять её.
Удалите три винта 7 мм вокруг видоискателя.
Шаг 5

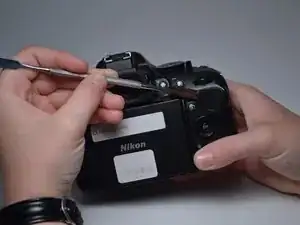

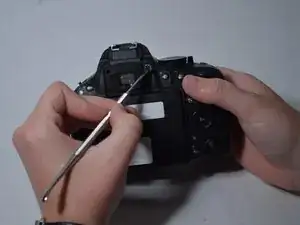

Аккуратно используйте металлическую лопатку, чтобы снять крышку с диоптрической регулировки и открыть доступ к винту. Обратите внимание: снимается только крышка — вставка на диске с маркировкой «+/-», а не вся насечённая кольцевая деталь.
Удалите винт 12 мм.
Шаг 6

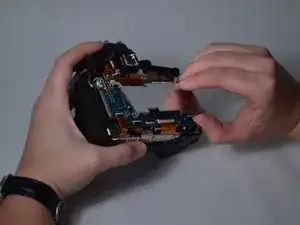

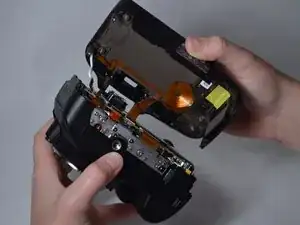

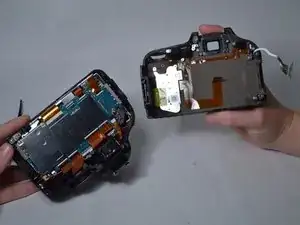

После удаления всех винтов аккуратно разомкните корпус. Следите, чтобы не натянуть и не оторвать провода.
Шаг 7

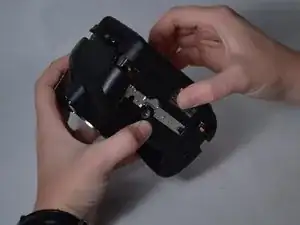

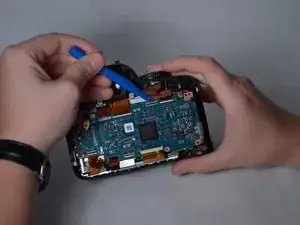

Используйте пластиковый инструмент для вскрытия, чтобы отключить два ленточных кабеля, соединяющие части корпуса.
У оранжево-коричневого ленточного кабеля есть маленький коричневый пластиковый зажим/дверца, которая откидывается вверх для освобождения кабеля. Серебристый ленточный кабель просто зажат на месте; наиболее безопасно поддеть его за концы, чтобы аккуратно снять, не повредив провода.
Если Вы меняете только заднюю крышку камеры, остановитесь здесь и соберите устройство в обратном порядке для установки новой крышки.
Шаг 8

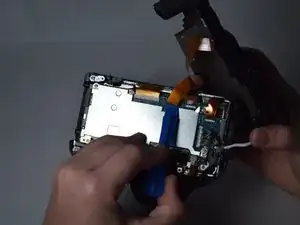

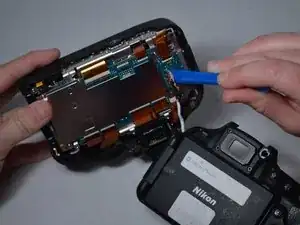

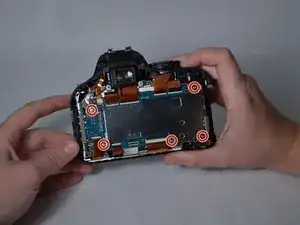

Удалите винты 3,5 мм по краям металлической пластины, покрывающей материнскую плату.
Снимите металлическую пластину с материнской платы, потянув её в сторону и от платы.
Шаг 9

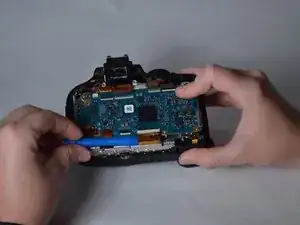

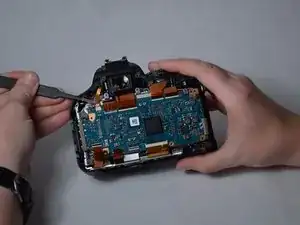

С помощью пинцета извлеките небольшой кабель в верхнем левом углу материнской платы из его разъёма.
Используйте пластиковый инструмент для вскрытия, чтобы отключить оставшиеся ленточные кабели.

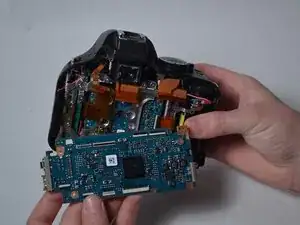

Шаг 10

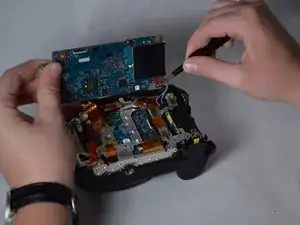

Выньте материнскую плату из её посадочного места и поднимите её вверх.
Отключите красный и синий провода от их разъёма.
Шаг 11
Выпаяйте малые провода в верхнем левом углу материнской платы.
Паяльники сильно нагреваются при работе. Примите все необходимые меры предосторожности, чтобы избежать травм.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
