Замена экрана Nikon D5200

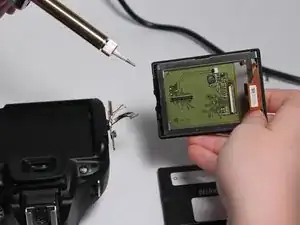

Убедитесь, что у Вас готов паяльник перед заменой экрана. Это ускорит процесс, так как время, необходимое для нагрева паяльника, может варьироваться.

Шаг 1

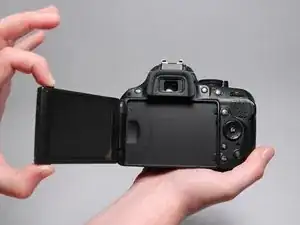

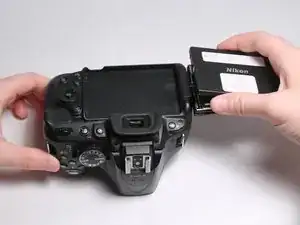

Полностью откройте ЖК-панель, чтобы винты были легко доступны.

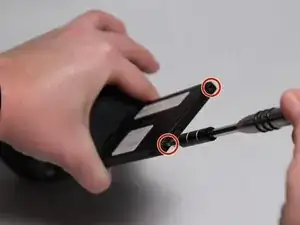

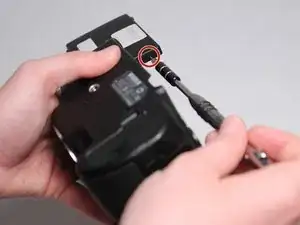

Уберите два винта 2,5 мм с внешнего края корпуса экрана и два винта 3,5 мм с внутреннего края.

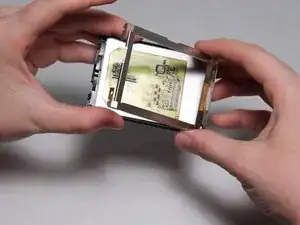

Откройте пластиковый корпус, используя инструмент для открытия или вручную.

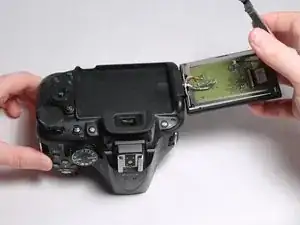

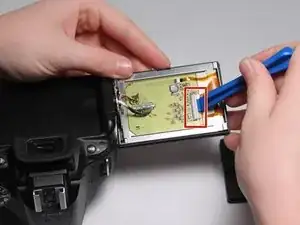

Используйте пластиковый инструмент для открытия, чтобы поднять зажим, удерживающий шлейф с правой стороны печатной платы, и снимите его.

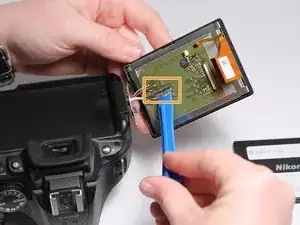

Используйте пластиковый инструмент для открытия, чтобы приподнять шлейф с левой стороны печатной платы и отсоединить его от разъема.

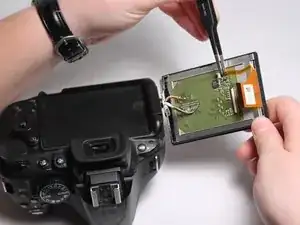

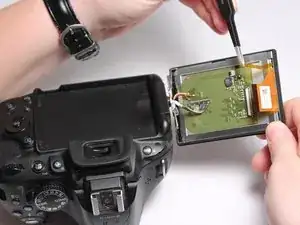

С помощью пинцета отключите меньший кабель.

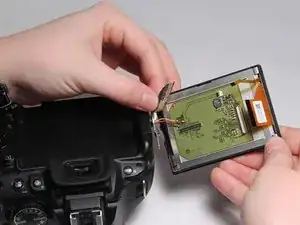

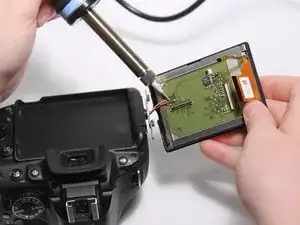

Отпаивайте три маленьких провода с левой стороны печатной платы.

Паяльники становятся очень горячими при использовании. Примите все необходимые меры предосторожности, чтобы избежать травм.

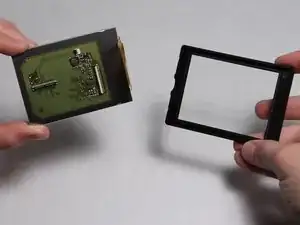

С помощью лопатки извлеките дисплей из корпуса.

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
