Замена динамика Canon Vixia HF R62
Если у Canon Vixia HF R62 искажён звук или его нет совсем, вероятной причиной является неисправный динамик. Используйте это руководство для замены динамика в Canon Vixia HF R62.
Перед началом замены динамика выключите устройство и отключите от внешнего источника питания. Если аккумулятор вздут, примите соответствующие меры.
Для шага 16 приготовьтесь паять и выпаивать компоненты.
Шаг 1
Снимите ремешок, расстегнув липучку и протянув его через точки крепления нитей.
Снимите внешний аккумуляторный блок, нажав на защёлку сдвига и выдвинув его.
Шаг 2
Удалите три винта Phillips #000 длиной 5 мм на нижней части устройства.
Шаг 3
На боковой стороне устройства удалите следующие винты Phillips #000:
Один винт 3 мм
Один винт 5 мм
Шаг 4
Снимите панель напротив дисплея, потянув вверх перпендикулярно стороне.
Шаг 5
Удалите винт Phillips #000 длиной 4 мм, который открылся после снятия боковой панели.
Шаг 6
Удалите три винта Phillips #000 длиной 4 мм, показанные на изображении.
Некоторые или все эти винты могут быть защищены пенными накладками. Их нужно снять, прежде чем вы сможете открутить винты.
Шаг 7

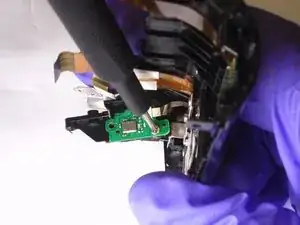

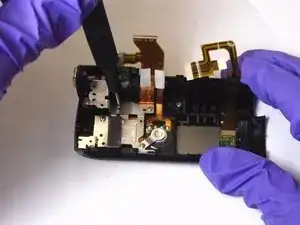

Используя пинцет, отсоедините этот ленточный кабель, потянув прямо наружу.
Шаг 8
Повторите шаг семь (7) для оставшихся трёх проводов, показанных на изображении.
Шаг 9

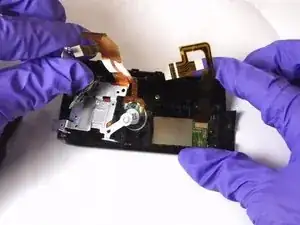

Схватите верхнюю часть камеры и потяните прямо вверх, чтобы снять верхнюю панель.
Шаг 10

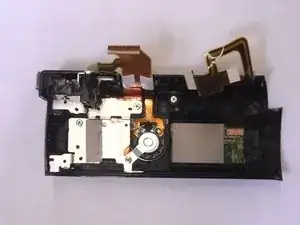

Возьмите верхнюю панель и переверните её вверх дном.
Шаг 11
Удалите винт Phillips #000 длиной 4 мм с передней стороны верхней панели.
Шаг 12

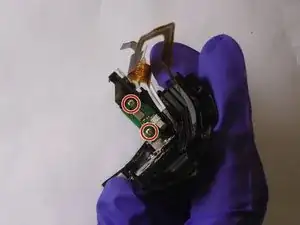

Удалите ещё два винта Phillips #000 длиной 4 мм с зелёной платы.
Шаг 13

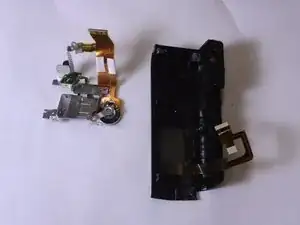

Отделите плату от чёрной пластиковой части и снимите чёрную пластиковую деталь.
Шаг 14

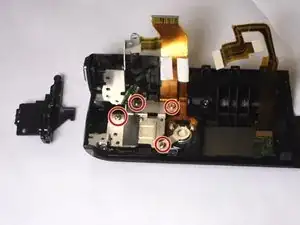

Удалите четыре винта Phillips #000 длиной 4 мм на верхней металлической части.
Шаг 15

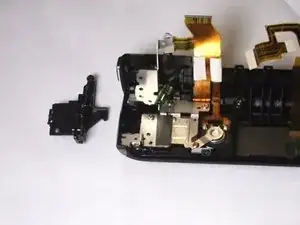

Снимите электронный компонент.
Шаг 16

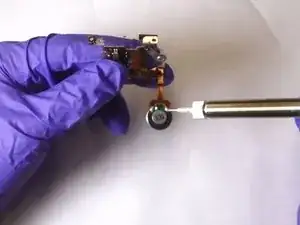

Поднимите динамик и выпаяйте два провода с платы.
Ознакомьтесь с нашим руководством «Как паять и выпаивать соединения» для лучших практик пайки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
