Разборка объектива Pentax Optio S4i
В этом руководстве показано, как извлечь основной блок объектива из корпуса камеры.
Шаг 1

Удалите следующие винты:
Два серебристых винта 3.15 мм Phillips #00 с правой стороны камеры
Два серебристых винта 2.08 мм Phillips #00 с левой стороны камеры
Шаг 2

Удалите два обозначенных винта на нижней части камеры:
Винт, обведённый красным, — более длинный серебристый винт 3.15 мм Phillips #00
Винт, обведённый синим, — более короткий серебристый винт 2.25 мм Phillips #00
Шаг 3

Осторожно оттяните заднюю часть корпуса от передней.
Шаг 4


После снятия задней крышки необходимо извлечь несколько деталей.
Серебристая кнопка в виде шайбы выпадет. Положите отдельно. Снимите заглушки разъёмов на правой стороне камеры, обозначенные «PC/AV» и «DC IN 4.5V».
Шаг 5

Чтобы снять переднюю крышку, аккуратно удерживайте внутреннюю конструкцию камеры и медленно снимайте переднюю панель.
Шаг 6

На передней части камеры, в отсеке для батареи, удалите указанные винты:
Два чёрных винта 2.05 мм Phillips #00
Шаг 7

Переверните камеру на заднюю сторону и удалите указанные винты:
Винт, обведённый красным, — более длинный чёрный винт 3.00 мм Phillips #00
Винт, обведённый красным, — более короткий чёрный винт 2.00 мм Phillips #00
Шаг 8

Снимите крышку панели для двух разъёмов питания.
Шаг 9


Осторожно и аккуратно подтяните плату управления в верхнем левом углу, рядом с видоискателем.
Шаг 10

Снимите оранжевую ленту сверху держателя SD-карты.
Шаг 11


Откройте крышку батарейного отсека и снимите пластиковую деталь.
Шаг 12

Снимите ленту на левой стороне камеры.
Шаг 13

Удалите указанный винт Phillips #00 2.40 мм, чтобы освободить верхний левый кронштейн ЖК-дисплея.
Шаг 14

Снимите верхний левый кронштейн ЖК-дисплея.
Это мелкая деталь, будьте осторожны, чтобы не потерять её.
Шаг 15

Нажмите вниз нижний левый кронштейн ЖК-дисплея, чтобы освободить ЖК-дисплей от зажима.
Шаг 16

Осторожно приподнимите экран ЖК-дисплея.
Шаг 17


Медленно сдвиньте экран ЖК-дисплея влево, чтобы извлечь его из остальных зажимов.
ВНИМАНИЕ: ЖК-дисплей подключён к плате логики двумя проводами в нижней части.
Шаг 18

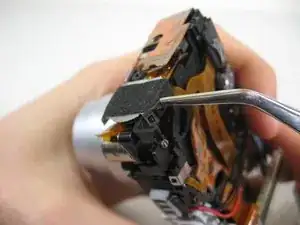

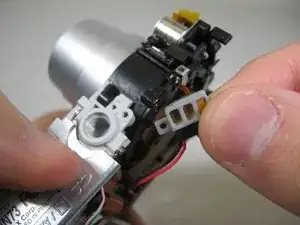

Незначительно приподнимите ленту по обеим сторонам динамика.
Шаг 19


Используйте заострённый конец лопатки, чтобы приподнять кронштейны.
Выньте крышку динамика.
Шаг 20

Снимите крышку динамика.
Шаг 21

Поверните камеру лицевой стороной вперёд.

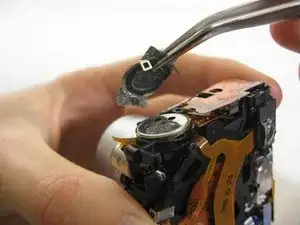

Осторожно отклейте оранжевую проволочную ленту. Лента приклеена к указанной поверхности.
Поднимите динамик из держателя.

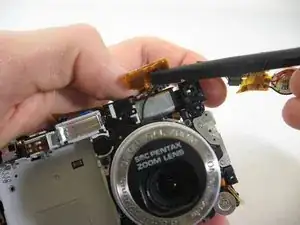

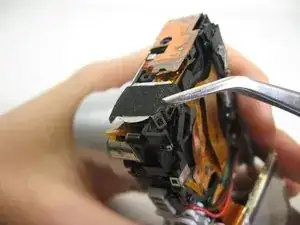

Шаг 22

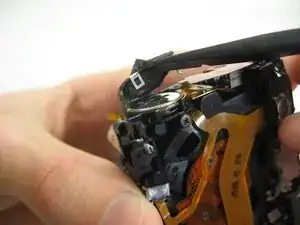

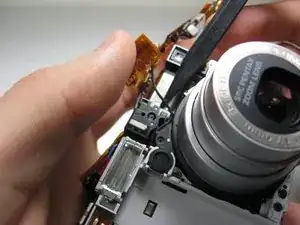

Используйте клин, чтобы приподнять язычок проволочной ленты.

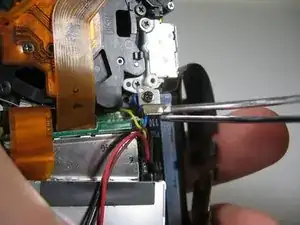

Шаг 23

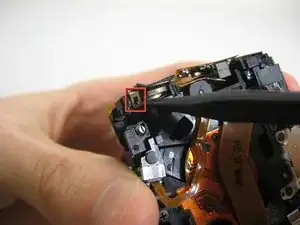

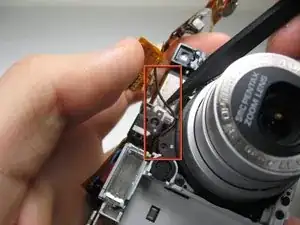

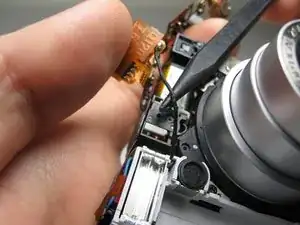

Подведите остриё лопатки под показанную проволоку.
Шаг 24

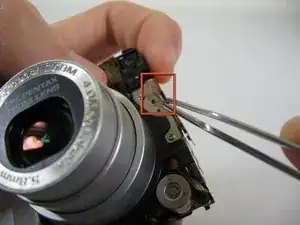

Осторожно выведите проволоку из пазов.

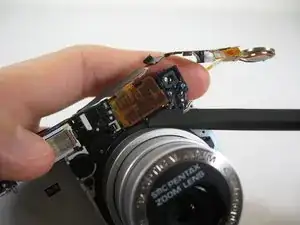

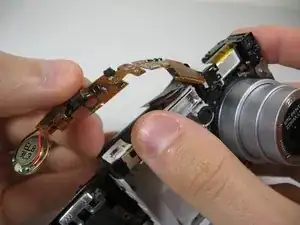

Шаг 25

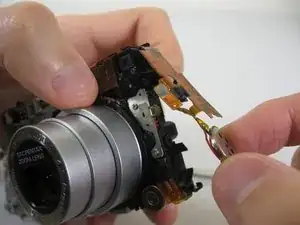

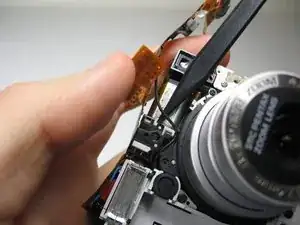

Осторожно отогните ленту с проводами динамика от узла объектива. Избегайте заломов ленты.
Шаг 26

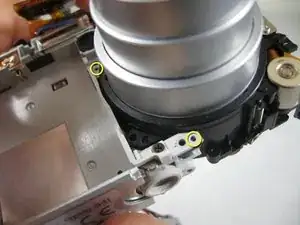

Удалите указанные винты:
Три чёрных винта Phillips #00, 3.80 мм.

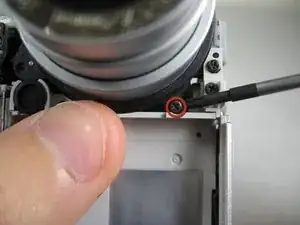

Шаг 27

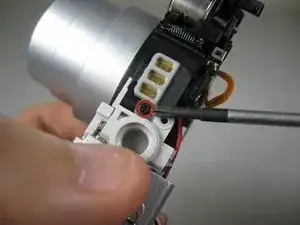

Снимите указанный чёрный винт Phillips #00, 3.40 мм, на нижней части камеры.
Снимите медные контакты.
Шаг 28

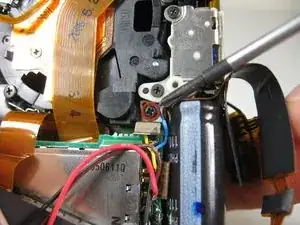

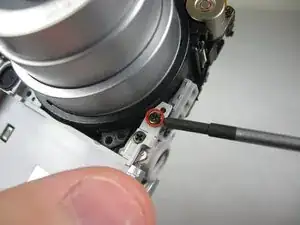

Открутите указанный винт Phillips #00, 3.80 мм, на задней части камеры.
Снимите винт и кронштейн.
Шаг 29

Переверните камеру к лицевой стороне.
В следующем шаге вы отожмёте указанные штифты. ПЕРЕХОДИТЕ К СЛЕДУЮЩЕМУ ШАГУ.
Шаг 30

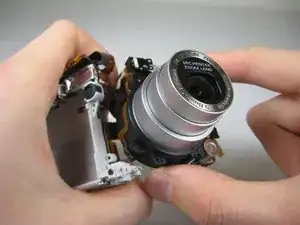

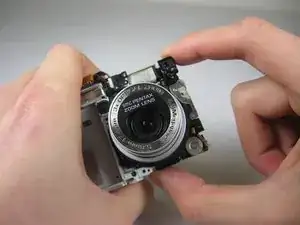

Аккуратно удерживая камеру, захватите соответствующие две точки.
Осторожно поверните узел объектива от себя. Вы будете вращать руку по часовой стрелке.
Выньте узел объектива.
Узел объектива прикреплён к плате логики проводящей лентой.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
