Замена блока вспышки Pentax Optio WP

Аппарат, использованный для создания этого руководства, не содержит батареи и карты SD

Разместите камеру так, чтобы вы смотрели на нижнюю часть, а отсек для батареи находился справа.

Откройте защёлку отсека для батареи, сдвинув фиксатор в положение разблокировки (от стрелки).

Плотно сдвиньте крышку батарейного отсека вправо и откройте.

Батарея находится в большем нижнем слоте. Сдвиньте оранжевую пластиковую вкладку, чтобы извлечь батарею.

Карта SD расположена в меньшем верхнем слоте. Втолкните карту SD до характерного щелчка, затем выньте карту.

С приоткрытой крышкой батарейного отсека используйте лопаточку, чтобы снять наклейку DC IN.

Удалите обнаруженный серебристый винт 4,3 мм.

Переориентируйте камеру так, чтобы она была в вертикальном положении и вы смотрели на задний экран.

Снимите резиновые заглушки в верхнем и нижнем правых углах. Вставьте лопаточку между корпусом камеры и резиновой заглушкой и выдавите их из посадочных мест. Захватите заглушки пинцетом и отложите в сторону. Удалите оба обнаруженных серебристых винта 4,3 мм.

Удалите серебристый винт 4,3 мм в нижнем левом углу, который находится под сдвижной крышкой батарейного отсека.

При удалении винта в нижнем левом углу может потребоваться аккуратно поддеть корпус, чтобы освободить винт.

Найдите серебристый винт 5,3 мм на кромке, ближе всего к верхнему левому углу ЖК-экрана, и удалите его.

С помощью лопаточки отожмите заднюю панель, начиная с внешнего края, чтобы освободить её.

Осторожно снимите заднюю крышку слева направо. Будьте аккуратны с медной шлейфовой ленточной платой, прикреплённой к задним кнопкам.

Отсоедините медную ленточную плату от внутренностей камеры, прижав пальцем клемму сверху и аккуратно потянув заднюю крышку.

Разместите камеру так, чтобы вы смотрели на ЖК-экран.

С помощью пинцета извлеките красный и белый провода из клеммы в нижнем левом углу.

Снимите ЖК-экран с камеры, вставив лопаточку между экраном и металлическим крючком на правой стороне экрана и аккуратно поддев вверх.

Откиньте чёрную защёлку, удерживающую медную ленточную плату от ЖК-экрана.

Осторожно подденьте электронные компоненты из передней части корпуса с помощью лопаточки.

Пинцетом аккуратно отсоедините ленточную плату в верхнем правом углу модулей, подключённую к кнопке спуска затвора/питания.

Удалите чёрный винт 4 мм в нижнем правом углу материнской платы.

Чёрный винт может быть трудно выкрутить. При необходимости используйте пинцет.

Пинцетом аккуратно отогните медную ленточную плату, которая была под чёрным винтом.

Удалите серебристый винт 2,5 мм из верхнего левого угла материнской платы.

Нажмите на металлическую пластину и аккуратно приподнимите материнскую плату слева направо.

Будьте осторожны при подъёме материнской платы, так как к блоку вспышки прикреплены медная ленточная плата и два провода.

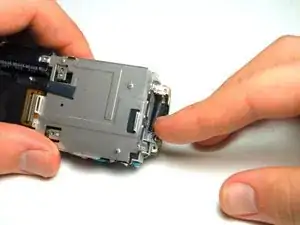

Переориентируйте камеру так, чтобы вы смотрели на верхнюю кромку с металлической пластиной справа.

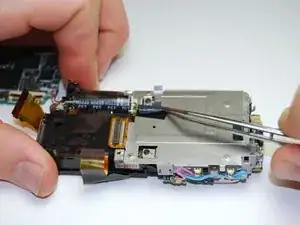

Отогните чёрный пластик, обнаруженный под ЖК-экраном на металлической пластине.

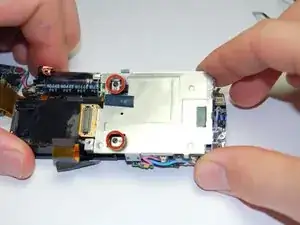

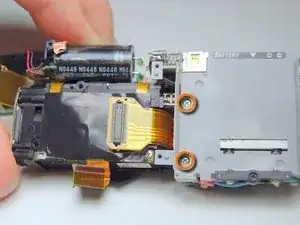

Удалите два чёрных винта 4,3 мм на левой кромке металлической пластины.

Переориентируйте камеру так, чтобы вы смотрели на переднюю часть с объективом в вертикальном положении.

Удалите чёрный винт 4,3 мм в верхней правой части камеры, а также серебристый винт 4,3 мм в нижней правой части камеры.

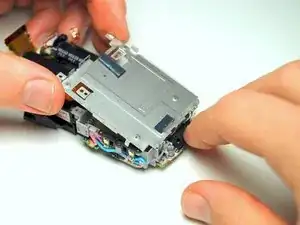

Переориентируйте камеру так, чтобы вы смотрели на заднюю часть, а металлическая пластина была справа.

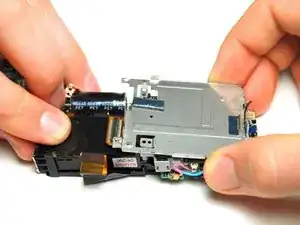

Удерживая чёрный пластик на правой кромке металлической пластины, подденьте пластину и сдвиньте её вправо, пока она не станет полностью вертикальной.

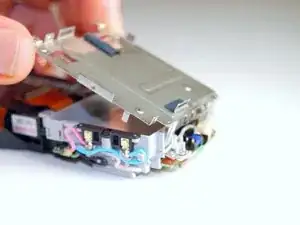

Поднимите металлическую пластину прямо вверх, чтобы снять её.

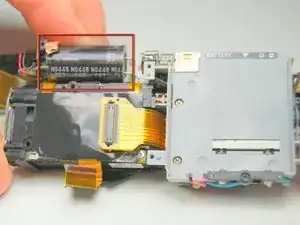

Не прикасайтесь к чёрному цилиндру на верхней кромке. Это конденсатор вспышки, он может вас ударить током.

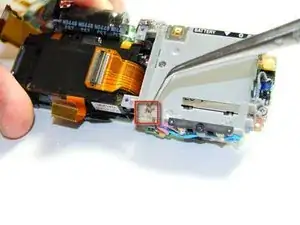

Пинцетом снимите пружину с нижнего края отсека для батареи.

Удалите два серебристых винта длиной 4,3 мм внутри этого отсека.

Поднимите и снимите вспышечный блок с левой стороны узла.
