Доступ к ЖК-экрану
В этом руководстве Вы сможете получить доступ к ЖК-экрану и извлечь его из корпуса камеры.
Шаг 1

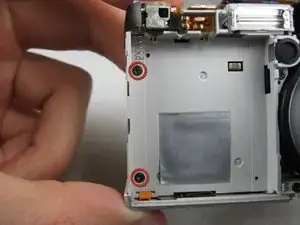

Открутите следующие винты:
Два серебристых винта 3,15 мм с крестообразным шлицем Phillips #00 с правой стороны камеры
Два серебристых винта 2,08 мм с крестообразным шлицем Phillips #00 с левой стороны камеры
Шаг 2

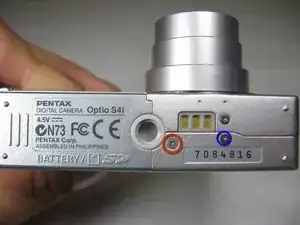

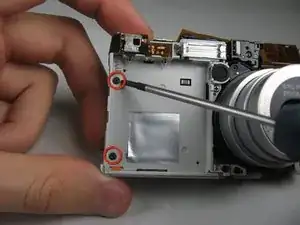

Открутите два отмеченных винта снизу камеры:
Винт, обведённый красным, — более длинный серебристый винт 3,15 мм с крестообразным шлицем Phillips #00
Винт, обведённый синим, — более короткий серебристый винт 2,25 мм с крестообразным шлицем Phillips #00
Шаг 3

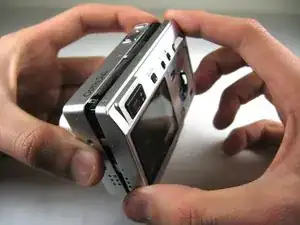

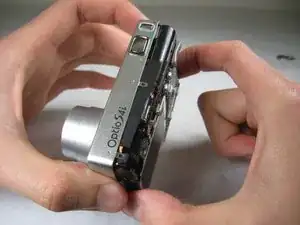

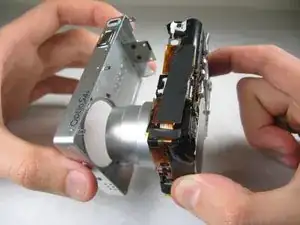

Осторожно отведите заднюю часть корпуса от передней.
Шаг 4

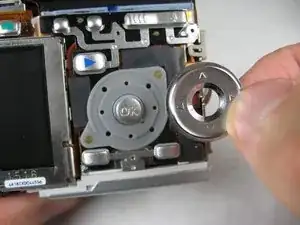

После снятия задней крышки выпадут несколько деталей.

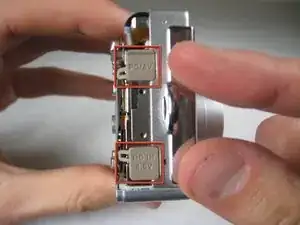

Выпадет серебристая кольцеобразная кнопка. Отложите её в сторону. Снимите заглушки разъёмов с правой стороны камеры, обозначенные «PC/AV» и «DC IN 4,5 В».
Шаг 5

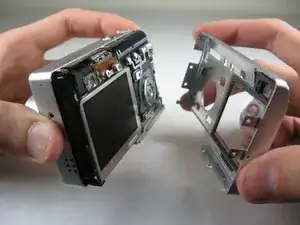

Чтобы снять переднюю крышку, аккуратно удерживайте внутреннюю конструкцию камеры и медленно снимите переднюю крышку.
Шаг 6
На передней части камеры, внутри отсека батареи, открутите отмеченные винты:
Два чёрных винта 2,05 мм с крестообразным шлицем Phillips #00
Шаг 7
Переверните камеру на заднюю сторону и открутите отмеченные винты:
Винт, обведённый красным, — более длинный чёрный винт 3,00 мм с крестообразным шлицем Phillips #00
Винт, обведённый красным, — более короткий чёрный винт 2,00 мм с крестообразным шлицем Phillips #00
Шаг 8

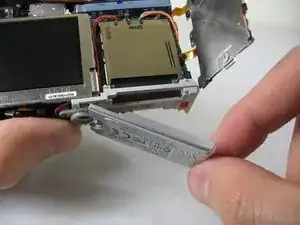

Снимите крышку двух разъёмов для шнура питания.
Шаг 9

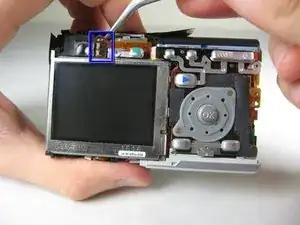

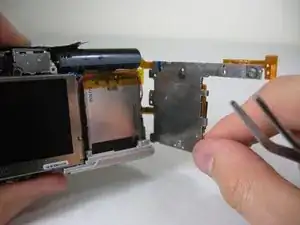

Осторожно и аккуратно поднимите плату управления в верхнем левом углу рядом с видоискателем.
Шаг 10

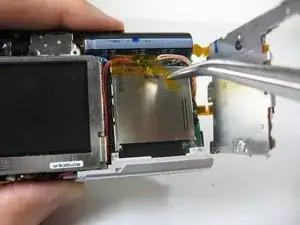

Снимите оранжевую ленту с верхней части держателя SD-карты.
Шаг 11
Откройте крышку отсека батареи и снимите пластиковую деталь.
Шаг 12

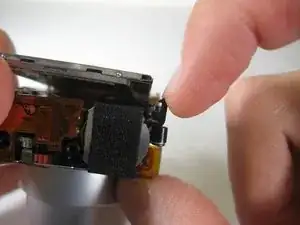

Снимите ленту с левой стороны камеры.
Шаг 13

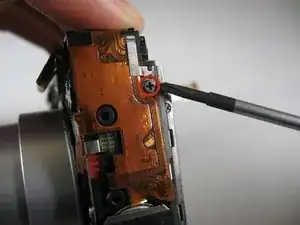

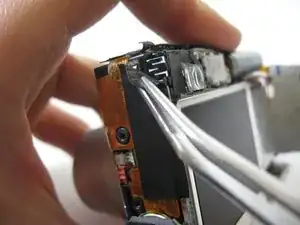

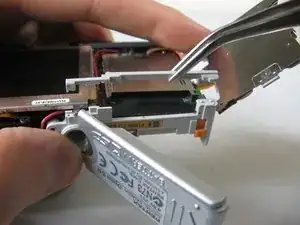

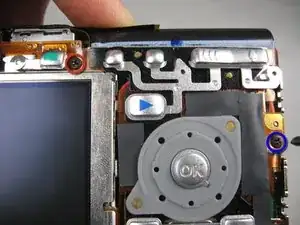

Открутите отмеченный винт 2,40 мм с крестообразным шлицем Phillips #00, чтобы освободить левый верхний кронштейн ЖК-экрана.
Шаг 14

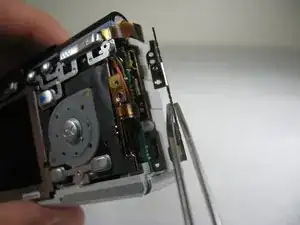

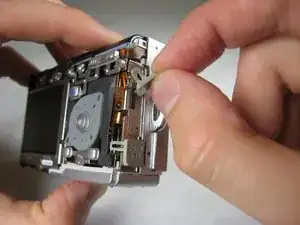

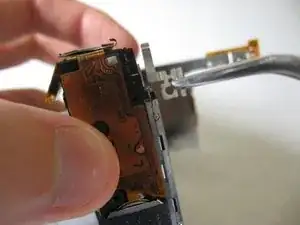

Снимите левый верхний кронштейн ЖК-экрана.
Это небольшая деталь — будьте осторожны, чтобы не потерять её.
Шаг 15

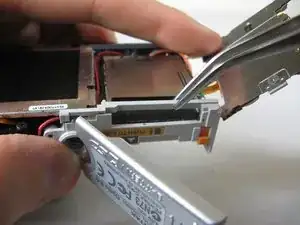

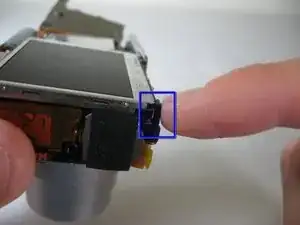

Нажмите вниз на левый нижний кронштейн ЖК-экрана, чтобы освободить экран из захвата.
Шаг 16

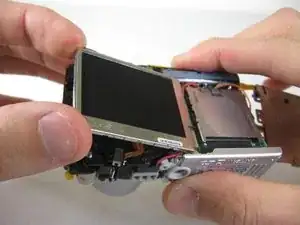

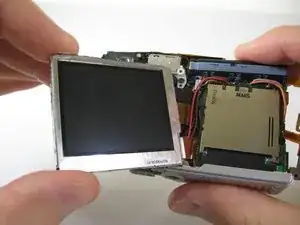

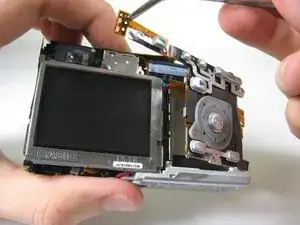

Аккуратно поднимите ЖК-экран.
Шаг 17

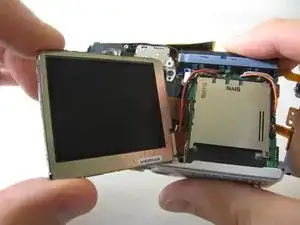

Медленно потяните ЖК-экран влево, чтобы извлечь его из других захватов.
Будьте осторожны: ЖК-экран соединён с логической платой двумя проводами в нижней части.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
