Замена задних кнопок Pentax Optio WP

В камере, использованной для создания этого руководства, отсутствуют батарея и SD-карта

Разместите камеру так, чтобы Вы смотрели на её нижнюю часть, а отсек для батареи находился справа.

Разблокируйте отсек для батареи, сдвинув рычажок замка в положение разблокировки (от стрелки).

Плотно сдвиньте крышку батарейного отсека вправо и откройте её.

Батарея расположена в большем нижнем слоте. Сдвиньте пластиковую оранжевую вкладку, чтобы вынуть батарею.

SD-карта расположена в меньшем верхнем слоте. Нажмите SD-карту прямо внутрь, чтобы услышать небольшой щелчок. Затем извлеките SD-карту.

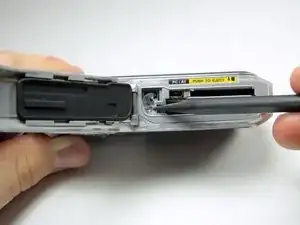

С открытой крышкой батарейного отсека используйте лопатку, чтобы снять наклейку DC IN.

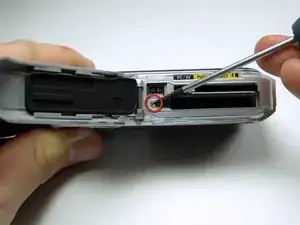

Удалите обнажившийся серебристый винт длиной 4,3 мм.

Поверните камеру так, чтобы она стояла вертикально и Вы смотрели на задний экран.

Снимите резиновые заглушки в верхнем и нижнем правых углах. Вставьте лопатку между корпусом камеры и резиновой заглушкой и выдавите их из посадочных мест. Захватите резинки пинцетом и отложите в сторону. Удалите оба обнажившихся серебристых винта длиной 4,3 мм.

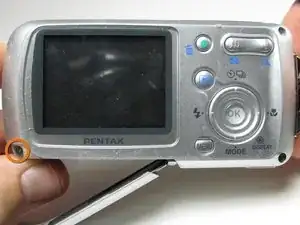

Удалите серебристый винт длиной 4,3 мм в нижнем левом углу, который находится под сдвижной крышкой батарейного отсека.

При удалении винта в нижнем левом углу может потребоваться аккуратно приподнять корпус, чтобы освободить винт.

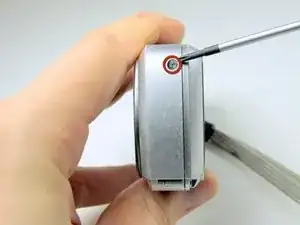

Найдите серебристый винт длиной 5,3 мм на кромке, ближе к верхнему левому углу ЖК-экрана, и удалите его.

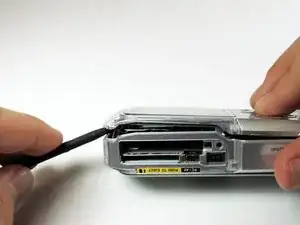

С помощью лопатки подденьте крышку, начиная с внешнего края, чтобы освободить её.

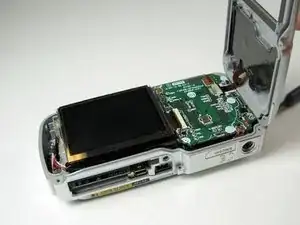

Осторожно снимайте заднюю крышку слева направо. Будьте внимательны к медной шлейф‑ленточке, прикреплённой к задним кнопкам.

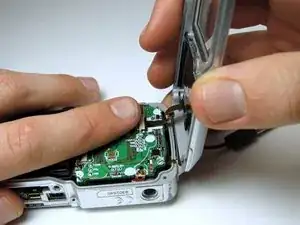

Отсоедините медную шлейф‑ленточку от внутренностей камеры, прижав пальцем контакт и аккуратно потянув за заднюю крышку.

Когда задняя крышка снята, расположите её так, чтобы Вы смотрели на внутреннюю часть крышки. Убедитесь, что стекло ЖК-экрана находится слева.

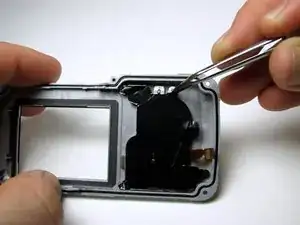

Отогните чёрную липкую плёнку с правой стороны, чтобы открыть шесть винтов.

Для удобства расположите корпус так, чтобы винты оказались слева.

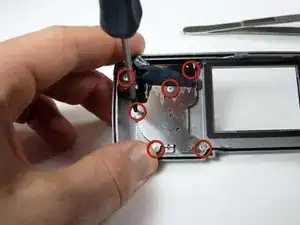

Удалите шесть винтов длиной 4,3 мм, удерживающих задние кнопки на задней крышке.

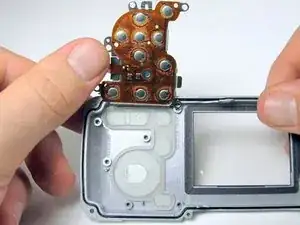

Поднимите металлическую крышку, чтобы открыть доступ к задним кнопкам.

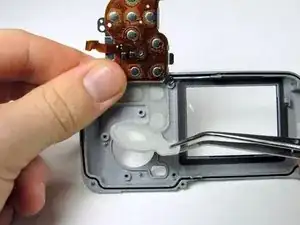

С помощью пинцета извлеките задние кнопки.
