Доступ к логической плате
В этом руководстве Вы узнаете, как снять плату цепи SD-карты для доступа к логической плате. Для доступа к логической плате потребуется распаять два провода. Для инструкций по пайке, пожалуйста, обратитесь к шагам 1–6 этого руководства по пайке.
Шаг 1
Удалите следующие винты:
Два серебристых винта 3,15 мм Phillips #00 с правой стороны камеры
Два серебристых винта 2,08 мм Phillips #00 с левой стороны камеры
Шаг 2
Снимите два указанных винта на дне камеры:
Винт, обведённый красным, — более длинный серебристый винт 3,15 мм Phillips #00
Винт, обведённый синим, — более короткий серебристый винт 2,25 мм Phillips #00
Шаг 3
Осторожно оттяните заднюю часть корпуса от передней.
Шаг 4
После снятия задней крышки необходимо удалить несколько деталей.
Серебристая кнопка в форме бублика отвалится. Положите отдельно. Снимите заглушки портов на правой стороне камеры, обозначенные «PC/AV» и «DC IN 4.5V».
Шаг 5
Чтобы снять переднюю крышку, аккуратно удерживайте внутреннюю конструкцию камеры и медленно снимите переднюю крышку.
Шаг 6

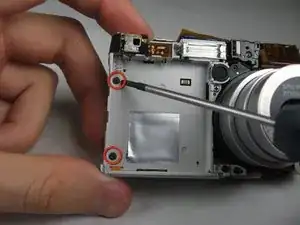

На передней части камеры, в отсеке для батареи, снимите указанные винты:
Два чёрных винта 2,05 мм Phillips #00
Шаг 7

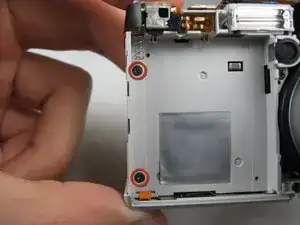

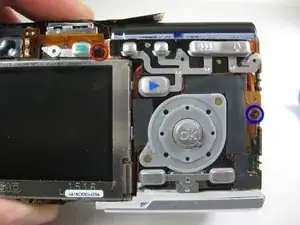

Переверните камеру на заднюю сторону и снимите указанные винты:
Винт, обведённый красным, — более длинный чёрный винт 3,00 мм Phillips #00
Винт, обведённый синим, — более короткий чёрный винт 2,00 мм Phillips #00
Шаг 8

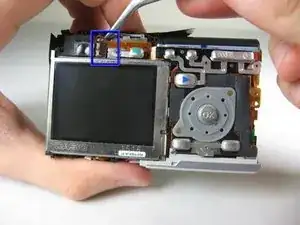

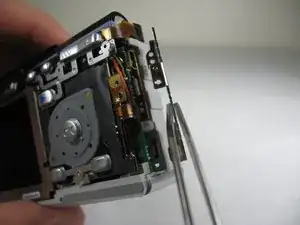

Снимите крышку платы для двух разъёмов питания.
Шаг 9

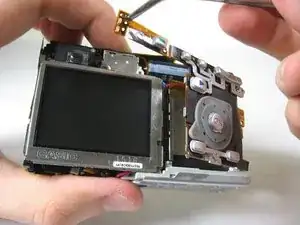

Осторожно и плавно оттяните плату управления в верхнем левом углу, рядом с видоискателем.
Шаг 10

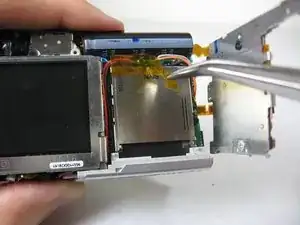

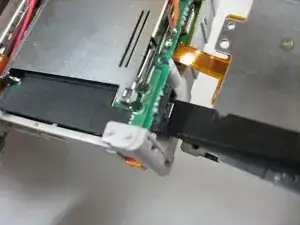

Снимите оранжевую ленту сверху держателя SD-карты.
Шаг 11

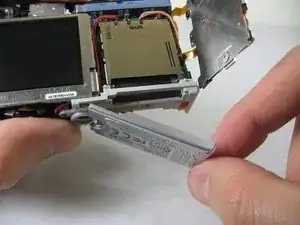

Откройте крышку отсека для батареи.
Шаг 12

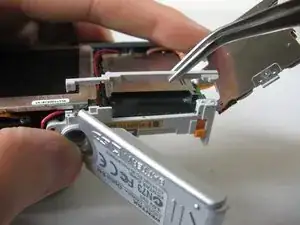

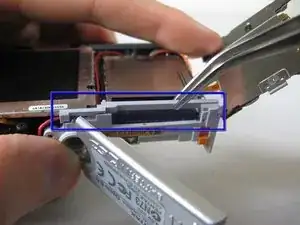

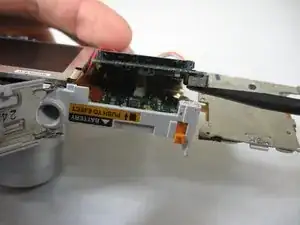

Поднимите указанную пластиковую деталь.
Шаг 13

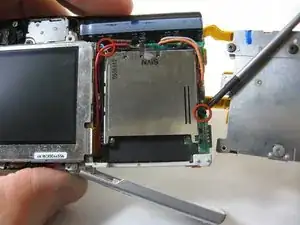

Снимите указанные винты:
Два чёрных винта 4,80 мм Phillips #00
Шаг 14

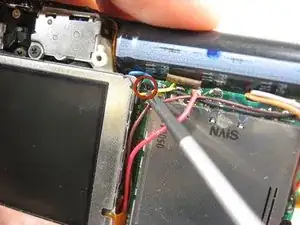

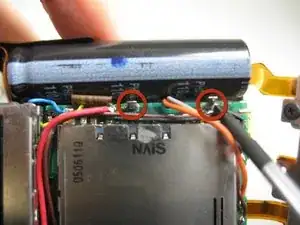

Распаяйте указанные места.
Пожалуйста, обратитесь к шагам 1–6 руководства iFixit по пайке, чтобы распаять эти провода.
Шаг 15

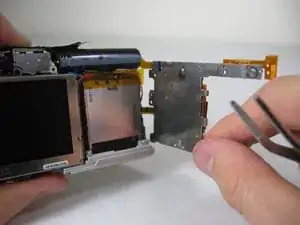

Осторожно поднимите держатель SD-карты, чтобы открыть доступ к логической плате.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
