Замена печатной платы счетчика шестеренки Pentax PZ-1p
В этом руководстве подробно описан процесс замены печатной платы счетчика шестеренки. Этот механизм регулирует количество пленки, вытягиваемой во время автоматической подачи пленки. Обычно он не требует ремонта, а является частью модификации для изменения длины подачи пленки в камере.
Шаг 1
Отпустите дверцу отсек для батарей.
Удалите один винт 1,7 x 4,0 мм.
Удалите шесть винтов с потайной головкой 1,7 x 2,5 мм.
Удалите один длинный винт с потайной головкой 1,7 x 2,5 мм.
Нижняя крышка может быть приклеена двусторонним скотчем в некоторых местах. Используйте лопатку, чтобы осторожно отсоединить ее.
Шаг 2
Проверьте, чтобы физический переключатель панорамы на нижней крышке и электрический переключатель правильно соединялись.
Шаг 3

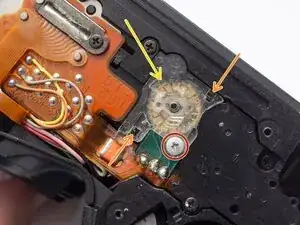

Удалите один винт. Этот винт необычен, так как имеет очень резьбу с крутым шагом и может выйти с очень небольшой оборот.
Используйте пинцет или отжим, чтобы отстегнуть два защелки.
Аккуратно снимите крышку. Она плотно сидит и требует немного покачивания.
Примечания к установке: Убедитесь, что вал шестеренки в отсеке пленки находится в правильном положении. При вращении вала шестеренки счетчик шестеренок также должен поворачиваться.
Шаг 4
Удалите две шестеренки.
Прозрачная шестеренка имеет деликатные контакты на нижней стороне. Будьте осторожны, чтобы не деформировать их.
Примечания к установке: Выравнивайте точки на каждой шестеренке при повторной установке.
Шаг 5

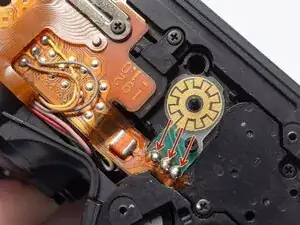

Отпаять три гибкие соединения.
Удалите печатную плату счетчика шестеренки.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
