Замена задней крышки корпуса Canon EOS Digital Rebel (300D)

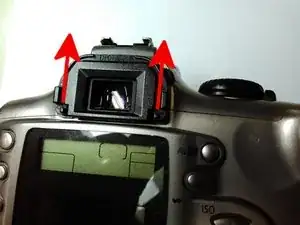

Снимите глазную резинку, аккуратно сдвинув её вверх, чтобы она не мешала при окончательном снятии задней крышки с корпуса камеры.

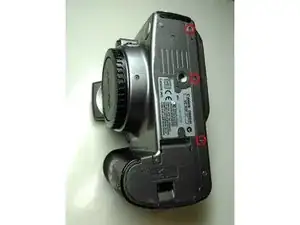

Выверните три крестообразных винта 1/8" на нижней части задней крышки.

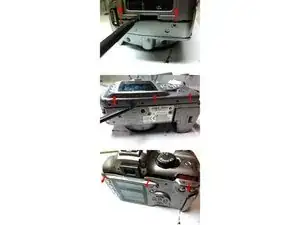

Откройте отсек карты CF, сдвинув его вверх и откинув от корпуса камеры.

Выверните два крестообразных винта 3/16" по бокам отверстия слота для карты CF.

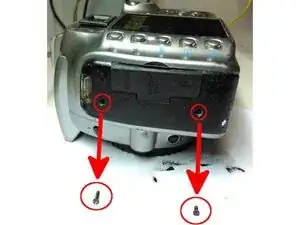

Выверните черные винты из резиновой накладки слева на корпусе камеры — вверху используется винт 5/16", внизу — 3/16".

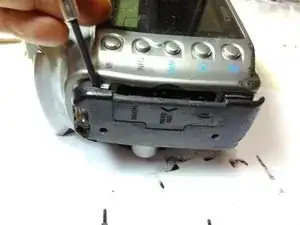

С помощью отвертки или пластикового медиатора снимите резиновое покрытие с левой стороны камеры.

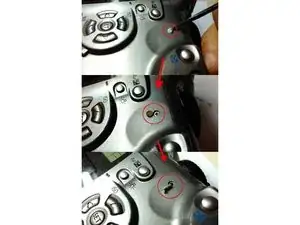

Острым инструментом снимите мягкую заглушку, закрывающую винт.

Выверните крестообразный винт 3/16".

Используйте пластиковый медиатор, чтобы помочь отделить заднюю крышку от корпуса камеры.

Осторожно поднимите заднюю крышку с корпуса камеры слева направо.

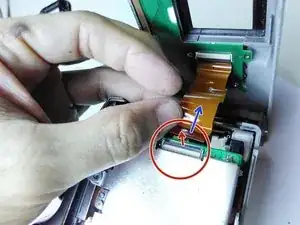

Найдите разъём, удерживающий плоский шлейф на основной плате. Разблокируйте разъём, аккуратно подняв его чёрную защёлку со стороны, откуда входит плоский шлейф.

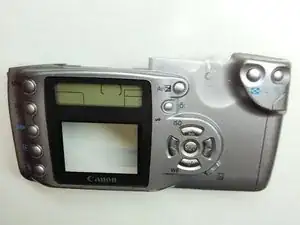

Извлеките плоский шлейф из разъёма — задняя крышка будет полностью снята с камеры.

Примечание: я приклеил каждый винт к его исходному месту на снятой задней крышке, чтобы не потерять и не перепутать их.
