Замена фильтра сенсора Nikon D5000

Дверца батареи была снята для ясности, но это не обязательно. См. этот гид для того, чтобы узнать, как её снять.

Открутите восемь винтов Phillips #00 на задней панели:

Два винта 2.5x6мм над экраном.

Один винт 3x6мм в верхней части каждой стороны (два всего; показана правая сторона).

Один винт 3x7.5мм в нижней части каждой стороны (два всего).

Два винта 3x4.5мм по дну.

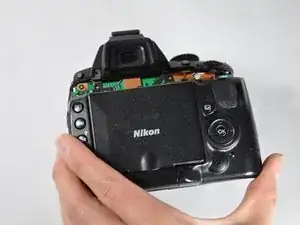

Поднимите заднюю панель, затем наклоните её назад. Две кабеля все еще удерживают её.

Сделав это, также освободится крышка разъема с левой стороны. Уберите её в сторонку на данный момент, но помните, что нужно установить её обратно позже.

Отключите ленту кабеля, подняв черную застежку, а затем вытащив кабель.

Эта процедура также относится ко всем другим лентам кабелей в D5000.

Извлеките другой разъем, поднимая его пинцетом или поддев его. Также хорошо работают ногти.

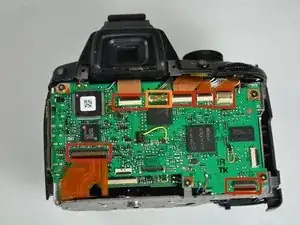

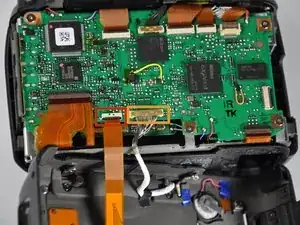

Отключите шесть лент кабелей, освободив зажимы и вытащив кабели.

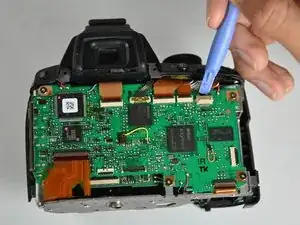

Подденьте позолоченный разъем с помощью инструмента для открытия, лопатки, пинцета или ногтя.

Отключите седьмую ленту кабеля в нижнем правом углу.

Отпаивайте пять проводов, прикрепленных к задней части платы.

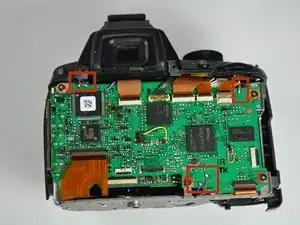

Удалите пять серебряных винтов Phillips #00 4x4мм.

Один скрыт под широкой лентой кабеля в нижнем правом углу.

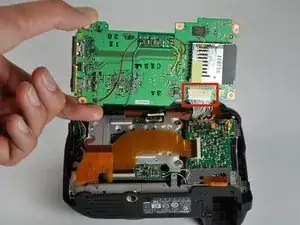

Поднимите материнскую плату.

Удалите белый разъем, вытащив его из гнезда с помощью лопатки или ногтей.

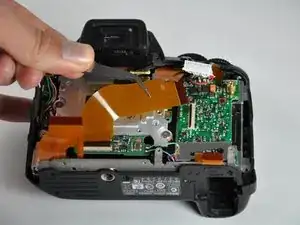

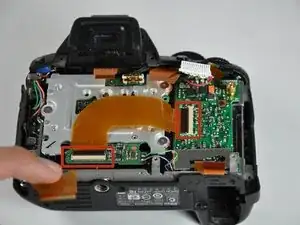

Удалите L-образную ленту кабеля от обоих разъемов.

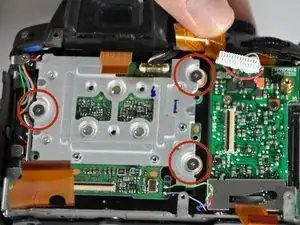

Удалите три серебряных винта 5x5мм.

Между металлической задней панелью и подставками для каждого винта находится медная шайба. Не потеряйте их!

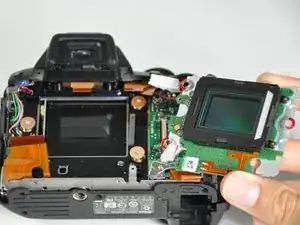

Выдвиньте плату сенсора.

С этого момента будьте предельно осторожны. Пыль или царапины на любой части сенсора или его фильтрах могут повлиять на качество изображения.

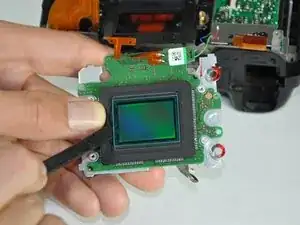

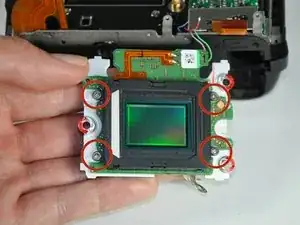

Удалите четыре серебряных винта 3.5x3.5мм, крепящих пылезащитный экран.

Поднимите экран прямо вверх, чтобы удалить его.

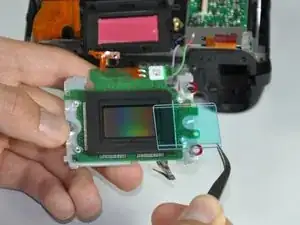

Чтобы удалить фильтр сенсора, отодвиньте резиновую прокладку, чтобы обнажить край. Используйте лопатку или инструмент для открытия, чтобы осторожно поддеть фильтр.
