Замена экрана LCD камеры Canon PowerShot G11

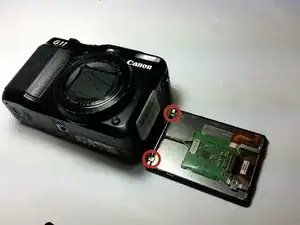

Удалите два винта Phillips #00 длиной 3,10 мм из корпуса LCD.

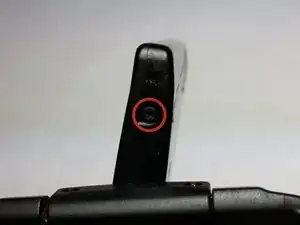

Откройте экран LCD и поверните его так, чтобы экран был направлен вниз, винт находится в нижней части экрана LCD.

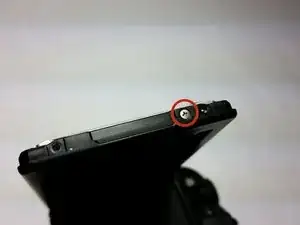

Удалите винт Phillips #00 длиной 3,10 мм из нижней части экрана LCD.

Поверните LCD так, чтобы экран был направлен вверх, винт, который вам нужен, находится в нижней части экрана LCD.

Удалите винт Phillips #00 длиной 3,10 мм.

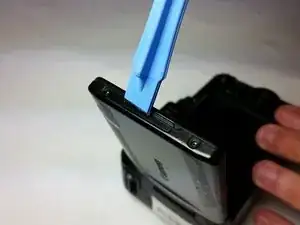

Используйте пластиковый инструмент для открытия в выемке вверху экрана LCD, чтобы снять корпус LCD.

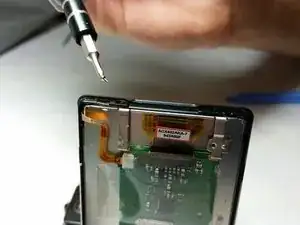

Удалите винт Phillips #00 длиной 2,22 мм, который находится рядом с ручкой выемки.

Когда верхний винт будет удален, маленькая металлическая скоба выпадет, при сборке экрана LCD не забудьте установить ее обратно.

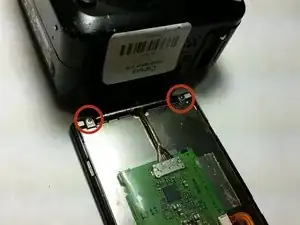

После того как задняя панель будет снята, удалите два винта Phillips #00 длиной 3,13 мм.

Рядом со винтами находятся магниты, поэтому при сборке экрана LCD учтите это, они могут перемещать винты.

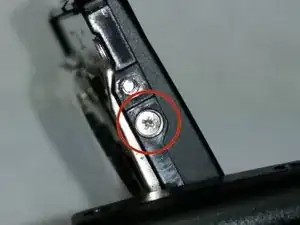

На нижней части экрана LCD аккуратно поверните его так, чтобы экран был направлен вверх, и удалите винт Phillips #00 длиной 2,22 мм.

После удаления этого винта верхний корпус снимется, и экран LCD будет держаться только на проводах, поэтому обращайтесь с ним осторожно, чтобы не повредить провода.

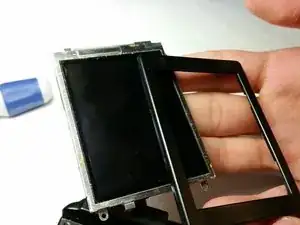

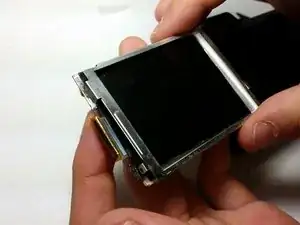

Удалите экран из основания LCD.

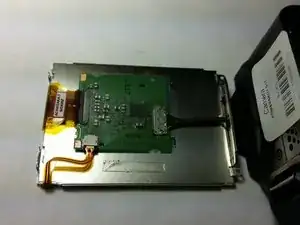

Не тяните, так как провод все еще подключен к основанию LCD.

Не удаляйте этот провод, он не нужен при замене экрана.

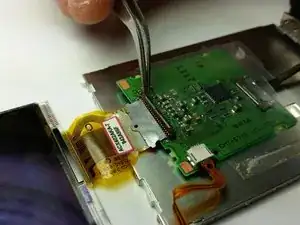

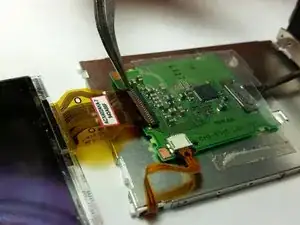

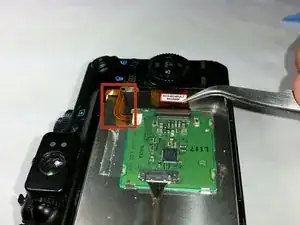

Используйте пинцет, чтобы поднять маленький коричневый пластиковый застежку, прежде чем удалять провод.
