Замена заднего диска Canon PowerShot G11

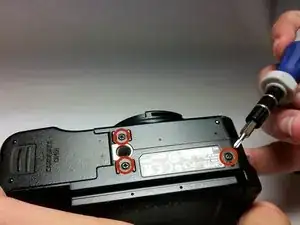

Удалите три винта на дне камеры с помощью отвертки Philips размера 00.

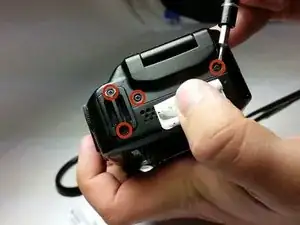

Удалите четыре винта с левой стороны камеры.

Удалите винт с правой стороны камеры.

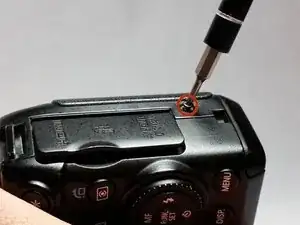

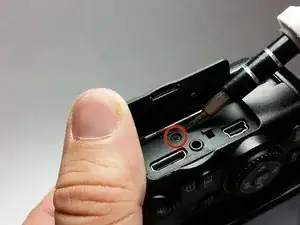

Откройте порт HDMI с правой стороны камеры. Затем удалите винт в порту HDMI.

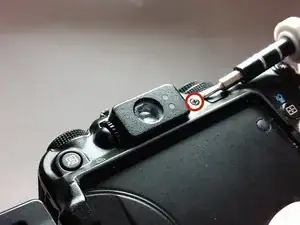

Удалите винт справа от видоискателя на задней панели камеры.

Используйте лопатку, чтобы открыть корпус.

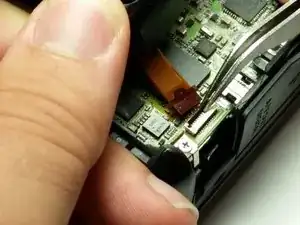

Задний корпус все еще соединен с камерой с помощью шлейфа. Разъем имеет откидную крышку, которую нужно поднять, прежде чем можно будет удалить кабель. Используйте пинцет, чтобы поднять крепление кабеля.

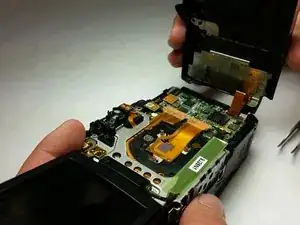

Задняя крышка теперь отвинчена от камеры.

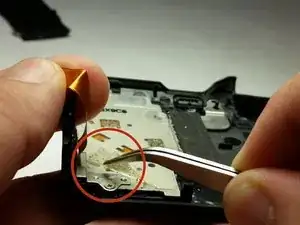

Удалите пластиковое покрытие левой стороны внутренней части заднего корпуса.

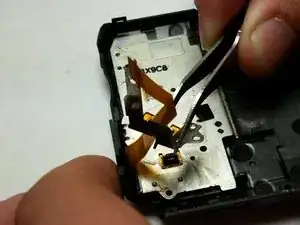

Удалите четыре винта, которые теперь доступны после снятия пластикового покрытия.

После удаления винтов вытащите металлическую скобу из камеры.

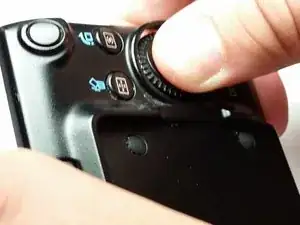

Подтолкните диск с другой стороны крышки.
