Замена блока объектива GoPro Hero5 Black

Нажав кнопку на нижней части GoPro, сдвиньте дверцу батарейного отсека в сторону, чтобы она отщелкнулась.

Возьмитесь за пластиковую язычок на батарее и извлеките батарею.

Потяните и поверните крышку объектива вправо или влево, пока она не отщёлкнется.

Крышка объектива плотно закреплена и может быть трудно снимаемой.

Этот шаг не обязателен, но облегчит процесс снятия передней панели.

Обратитесь к инструкции по iOpener, чтобы узнать, как нагреть и использовать iOpener.

Приложите нагретый iOpener к передней части GoPro на несколько минут, чтобы размягчить клей под передней панелью.

Нагретый iOpener очень горячий и может обжечь руки. Во избежание ожогов используйте полотенца или перчатки при удерживании iOpener.

Начиная с краёв, используйте лопатку, чтобы поддеть и снять переднюю панель.

Передняя панель закреплена клеем и может потребовать времени для снятия.

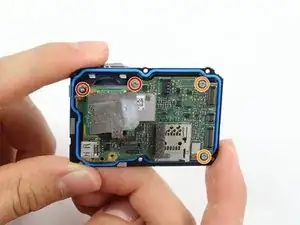

Удалите шесть винтов Torx T3.

Будьте осторожны при открытии сборки материнской платы — она всё ещё соединена с задней частью корпуса четырьмя кабелями. Кабели могут порваться при растяжении.

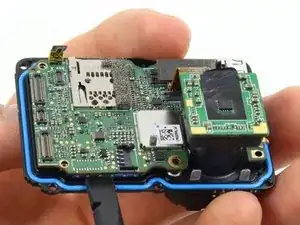

С помощью лопатки медленно подденьте сборку материнской платы со стороны ЖК-экрана GoPro.

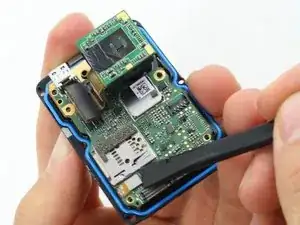

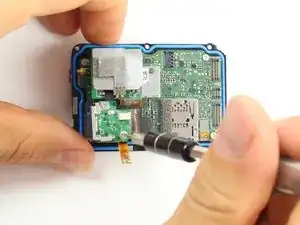

Используйте плоский конец лопатки, чтобы поддеть три ленточных кабеля, подключенных к боковой части материнской платы.

Используйте плоский конец лопатки, чтобы поддеть кабель питания отсека батареи прямо вверх из его разъёма на материнской плате.

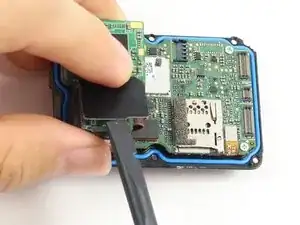

Используйте плоский конец лопатки, чтобы поддеть чёрную крышку-пластину прямо вверх из её разъёма на материнской плате.

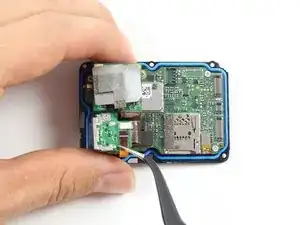

Используйте пинцет, чтобы вытянуть разъём ленточного кабеля из его белого гнезда на плате зарядного модуля.

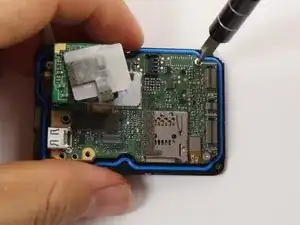

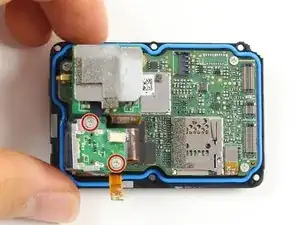

Удалите два винта Phillips #000.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля порта зарядки прямо вверх из его гнезда на материнской плате.

После отключения ленточного кабеля от материнской платы сборка порта зарядки должна легко сняться.

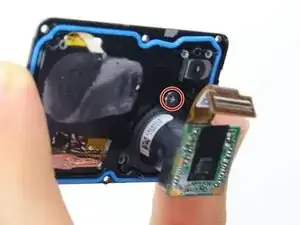

Удалите винт Phillips #000 длиной 10 мм.

Снимите корпус сборки порта зарядки, потянув его прямо вверх с материнской платы.

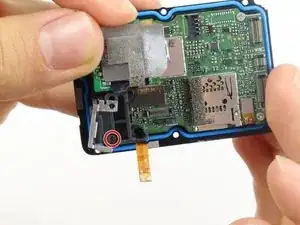

Удалите два винта Phillips #000 длиной 6 мм.

Удалите два винта Phillips #000 длиной 2 мм.

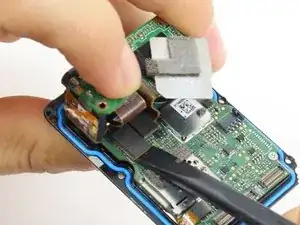

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля блока объектива прямо вверх из его гнезда на материнской плате.

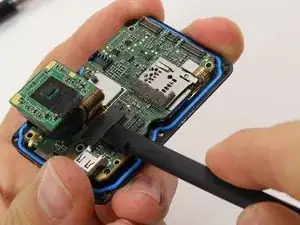

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля ЖК-экрана прямо вверх из его гнезда на материнской плате.

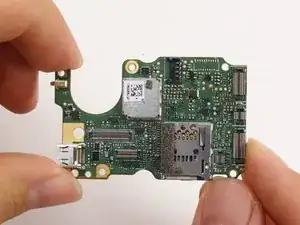

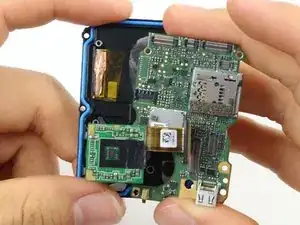

Используйте плоский конец лопатки, чтобы поддеть материнскую плату и снять её с внутренней рамы.

Материнская плата приклеена к внутренней раме лёгким клеем и должна сняться с небольшим усилием.

Удалите винты Phillips #000 длиной 2 мм, используя отвёртку или биту Phillips #000.

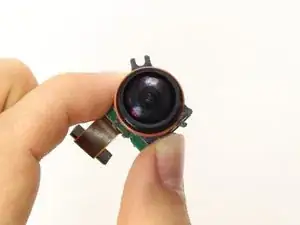

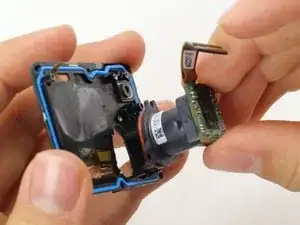

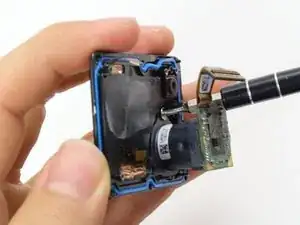

Осторожно вытяните блок объективов прямо из средней рамки.
