Замена отсека батареи GoPro Hero5 Black

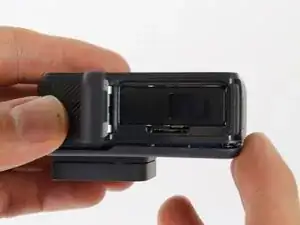

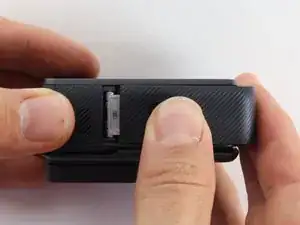

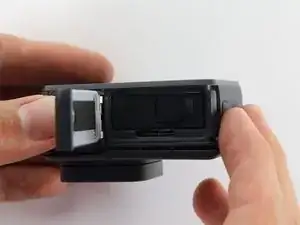

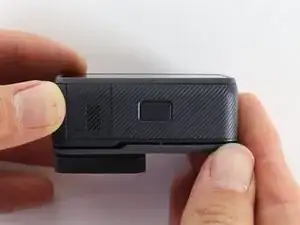

Удерживая кнопку в нижней части GoPro, сдвиньте крышку отсека батареи в сторону, чтобы открыть её.

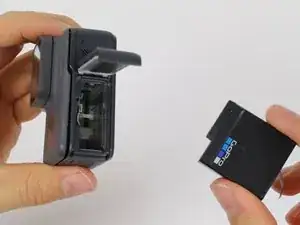

Возьмитесь за пластиковый язычок батареи и вытяните батарею наружу.

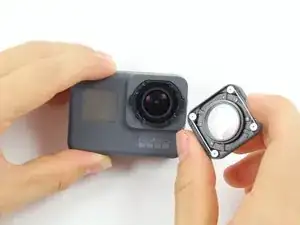

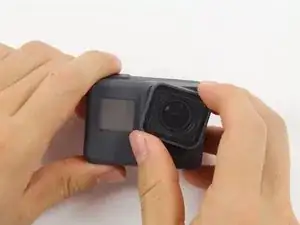

Тяните и поворачивайте крышку объектива влево или вправо, пока она не снимется.

Крышка объектива плотно зафиксирована и может быть трудной для снятия.

Этот шаг не является обязательным, но значительно упростит процесс снятия лицевой панели.

Ознакомьтесь с инструкцией по нагреву и использованию iOpener.

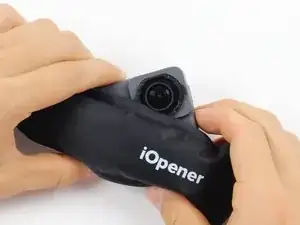

Приложите нагретый iOpener к передней части GoPro на несколько минут, чтобы расплавить клей под лицевой панелью.

Нагретый iOpener очень горячий и может вызвать ожоги. Используйте полотенца или перчатки, чтобы избежать ожогов при обращении с ним.

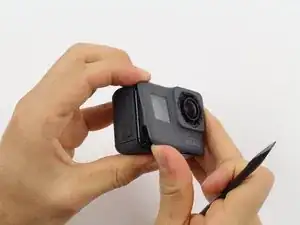

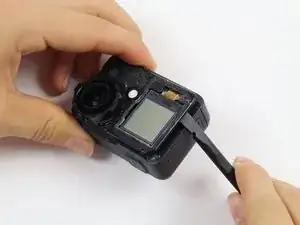

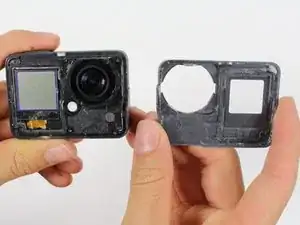

Начиная с краёв, используйте лопатку, чтобы отогнуть лицевую панель.

Лицевая панель зафиксирована клеем, и её снятие может занять некоторое время.

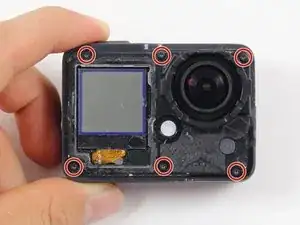

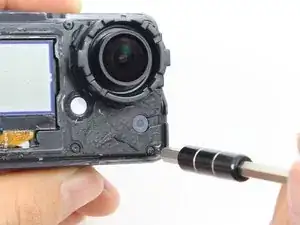

Выкрутите шесть винтов T3 Torx.

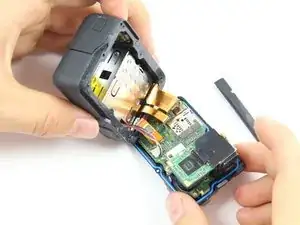

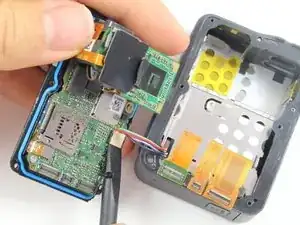

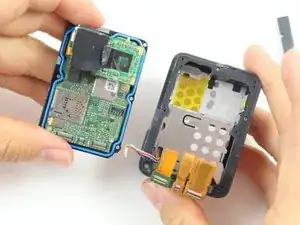

Будьте осторожны при разъединении узла материнской платы, так как он всё ещё соединён с задней крышкой четырьмя кабелями. Кабели могут порваться при чрезмерном натяжении.

Медленно подденьте узел материнской платы от стороны экрана GoPro с помощью лопатки.

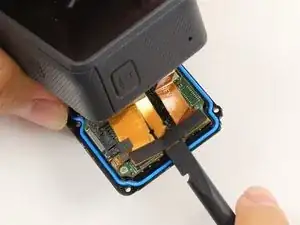

Используйте плоский конец лопатки, чтобы поддеть три шлейфа, подключённых к боковой стороне материнской платы.

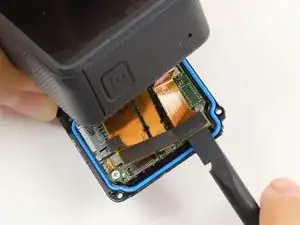

Используйте плоский конец лопатки, чтобы отсоединить шлейф питания отсека батареи вертикально вверх от разъёма на материнской плате.

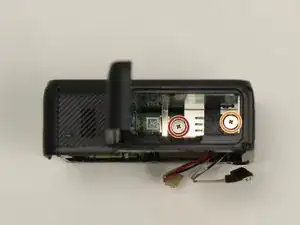

Выкрутите 3-мм винт Phillips #000.

Выкрутите 2-мм винт Phillips #000.

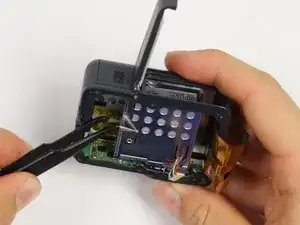

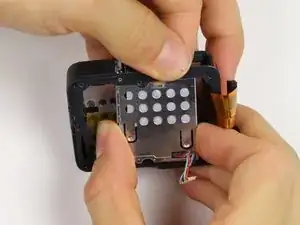

Зажмите отсек батареи пинцетом и потяните его в сторону от трёх шлейфов.

Тяните отсек батареи до тех пор, пока полукруглые пазы на задней крышке не совпадут с пазами на отсеке батареи.

После выкручивания винтов изнутри отсек батареи удерживается только клеем.

Убедитесь, что полукруглые пазы совпадают. В противном случае отсек батареи невозможно будет вытащить.

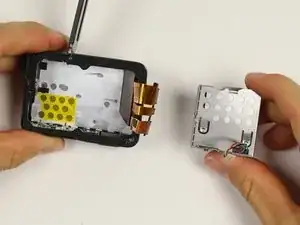

Пальцами нажмите изнутри отсека батареи и потяните отсек батареи наружу из задней крышки.
