Замена зеркала и линзы видоискателя в цифровом фотоаппарате HP Photosmart 935

Переверните камеру так, чтобы к Вам была обращена нижняя часть корпуса.

Поверните диск режимов в положение OFF.

Сдвиньте нижнюю крышку в направлении стрелки, чтобы открыть её.

Выньте батареи.

Используйте крестовую отвертку Phillips #00, чтобы снять два винта 4.7 мм в дне пластикового корпуса.

Снимите четыре винта 4.7 мм на левой стороне камеры.

Снимите четыре винта 4.7 мм с противоположной стороны камеры.

Используйте большие пальцы, чтобы разъединить корпуса.

Проще всего разъединять корпус, начиная с нижней части.

Корпус должен разойтись при минимальном усилии. Если это не так, можно использовать лопатку или пластиковый инструмент для вскрытия, чтобы поддеть его.

На этом этапе потребуется значительная сила.

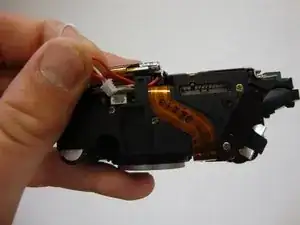

Вытяните нижнюю половину внутренней части камеры из корпуса примерно на полдюйма. Это может быть затруднительно.

При вытягивании камеры из корпуса обратите внимание на маленькую мягкую пластиковую крышку сбоку. Эта крышка отделится от остальной части устройства.

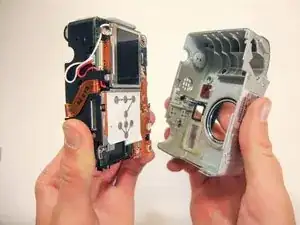

После того как нижняя часть внутренней камеры выдвинута, полностью выньте устройство.

При извлечении устройства держите его крепко для устойчивости и контроля.

Ориентируйте камеру так, чтобы ЖК-экран был обращён к Вам.

Если корпус всё ещё на месте, снимите его, следуя Руководству по установке пластикового корпуса из предыдущих шагов.

Полное снятие корпуса обязательно для выполнения этого руководства.

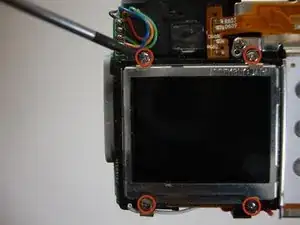

Используя отвертку Phillips #00, снимите четыре винта 4.40 мм, фиксирующие ЖК-экран к раме.

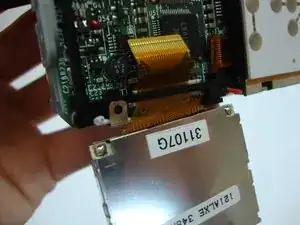

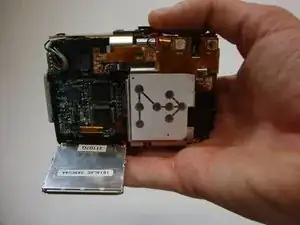

Дайте ЖК-экрану опуститься. Это откроет электрическую плёнку, соединяющую экран с камерой.

Найдите место крепления жёлтой электрической плёнки к камере. Вы увидите пластиковый серый зажим и белую основу, удерживающую эту плёнку.

Оттолкните серый зажим от белой основы. Это освободит жёлтую электрическую плёнку и отсоединит ЖК-экран от камеры.

Отключите подключённые красный и белый провода. Они выйдут вместе с маленьким белым разъёмом.

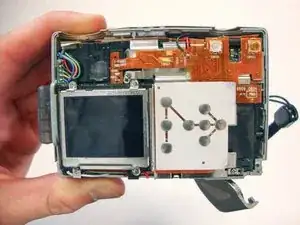

Переверните камеру так, чтобы объектив был направлен от Вас. Вы должны видеть ЖК-экран.

Снимите винт крепления рамки ЖК-экрана внизу слева. Экран должен ослабнуть после удаления винта.

Снимите ЖК-экран с камеры. Убедитесь, что электрическая плёнка вышла вместе с экраном.

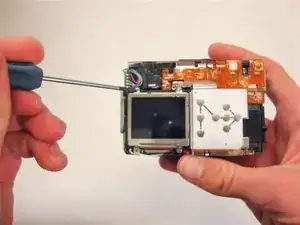

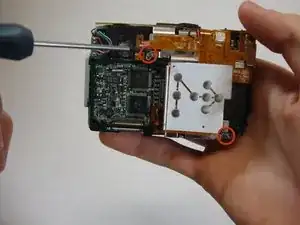

Используя отвертку Phillips #00, снимите два винта, фиксирующие корпус электрической плёнки на задней части камеры.

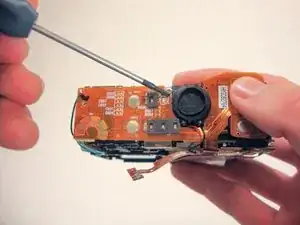

В верхней части камеры, где расположена кнопка спуска, снимите винты возле динамика, которые фиксируют корпус электрической плёнки.

Переверните камеру на сторону, где ранее находился ЖК-экран. Найдите электрическую плёнку у верхней части камеры.

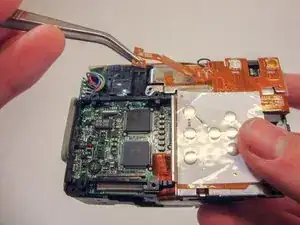

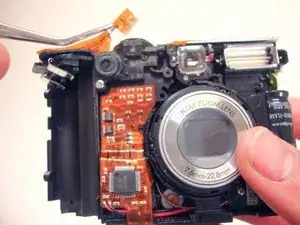

Держа камеру уверенно, аккуратно потяните конец электрической плёнки с задней части камеры пинцетом.

Убедитесь, что оба конца электрической плёнки отсоединены от камеры.

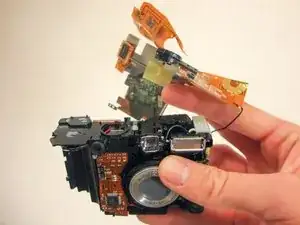

Пальцами полностью отсоедините плёнку вместе с корпусом. Будьте осторожны, чтобы не разорвать и не повредить электрическую плёнку.

Не обрывайте и не удаляйте чёрный провод. Это повредит камеру.

Ориентируйте камеру так, чтобы вы смотрели на её заднюю часть. Непосредственно над тем местом, где находился ЖК‑экран, найдите зажим крышки видоискателя.

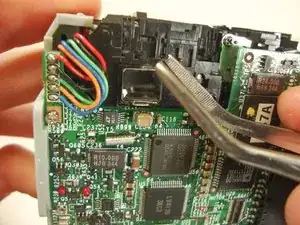

Отсоедините зажим парой пинцетов.

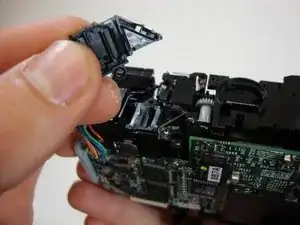

Подожмите вверх и снимите крышку видоискателя.

Снимите зеркало видоискателя, поддев и приподняв зеркало пинцетом.
