Замена LCD-экрана Canon PowerShot SX160 IS
В этом руководстве описывается, как заменить разбитый LCD-экран на вашей камере Canon PowerShot SX160 IS, разобрав часть камеры для доступа к неисправной детали.
Шаг 1

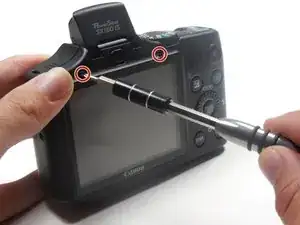

Открутите 2-4,8 мм черные винты спереди камеры, использовав отвертку с крестообразным наконечником #0.

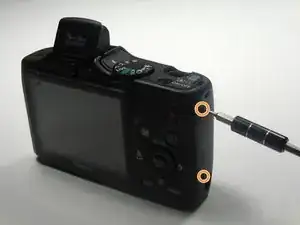

Открутите 2-4,8 мм черные винты сбоку камеры, использовав отвертку с крестообразным наконечником #0.

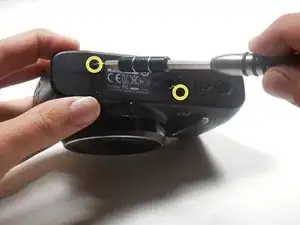

Открутите 3-4,8 мм черные винты снизу камеры, использовав отвертку с крестообразным наконечником #0.
Шаг 2

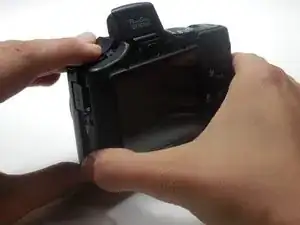

Нежно отделите заднюю панель от камеры, используя руку.
Продолжайте тянуть панель, пока она не отсоединится полностью от камеры.
Шаг 3

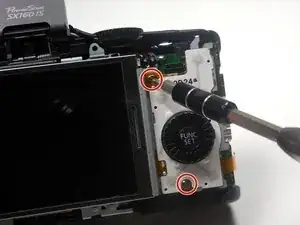

Открутите 3-3,75 мм серебряные винты с панели колесика функции, использовав отвертку с крестообразным наконечником #0.
Снимите панель колесика функции с камеры и отложите в сторону.
Шаг 4

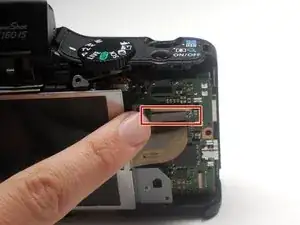

Отсоедините разъем шлейфа LCD от камеры, осторожно поднимая шлейф, пока тянете его от камеры.
Будьте особенно осторожны, чтобы не порвать шлейф.
Шаг 5

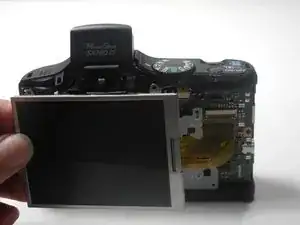

Используя руку, вытяните LCD-экран из камеры и замените его.
Заключение
Поздравляю, вы успешно заменили свой LCD-экран. Для сборки устройства следуйте этим инструкциям в обратном порядке.
