Замена материнской платы Canon PowerShot SX260 HS

*Перед разборкой обязательно извлеките аккумулятор из камеры, чтобы избежать необратимого повреждения.

Всего необходимо выкрутить 6 внешних винтов (3 мм): 2 с левой стороны, 2 снизу и 2 с правой стороны.

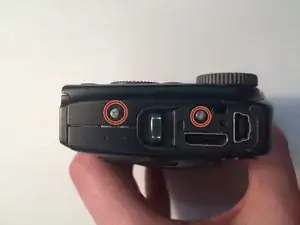

1.) Выверните 2 винта с левой стороны

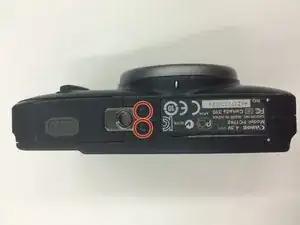

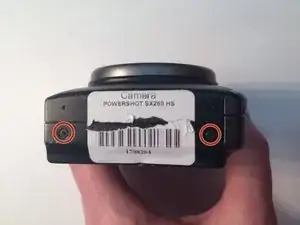

2.) Выверните 2 винта снизу камеры.

3.) Выверните 2 винта с правой стороны камеры.

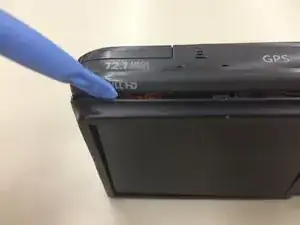

Используйте лопатку или небольшую плоскую отвертку, чтобы аккуратно приподнять и снять заднюю панель.

После удаления внешних винтов аккуратно снимите переднюю панель.

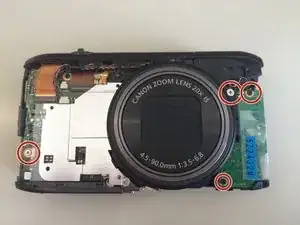

После снятия передней панели вы обнаружите 4 внутренних винта (3 мм).

Удалите все 4 внутренних винта.

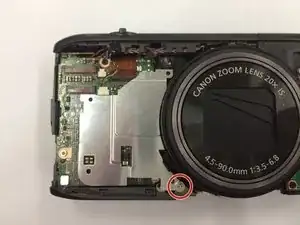

Удалите 1 винт (6 мм) с нижней части серебристой металлической пластины. Винт также серебристого цвета.

Синей лопаткой аккуратно приподнимите металлическую пластину с передней части камеры.

Пластина удерживается клеевой лентой с двух сторон, поэтому будет некоторое сопротивление.

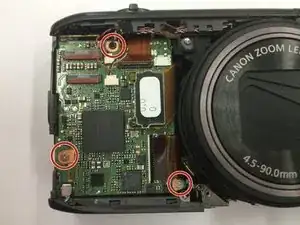

Удалите 3 винта (3 мм) с верхней поверхности материнской платы.

Вы увидите один винт вверху и два внизу в треугольной компоновке.

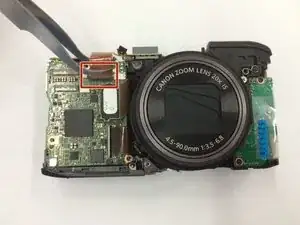

Аккуратно снимите ленточный кабель с верхней части материнской платы пинцетом.

Будьте осторожны, чтобы не порвать кабель.

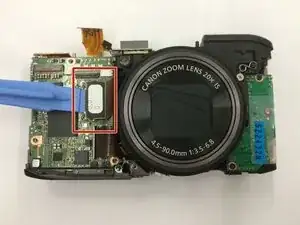

Используйте синюю лопатку, чтобы аккуратно отключить последний ленточный кабель, подключённый к материнской плате.

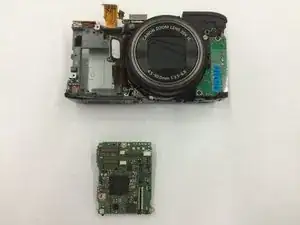

Снимите материнскую плату пальцами.
