Разборка объектива Canon PowerShot SX200 IS
Разборка и сборка этого объектива несложны, но требуют значительного терпения.
Учтите, что очень легко оставить отпечатки пальцев или пыль на оптических элементах, а удалить их полностью гораздо сложнее. Особенно на фокусирующей линзе и на светочувствительном элементе любая загрязнённость значительно или критически повлияет на качество изображения.
Также обратите внимание, что «слева», «справа», «по часовой стрелке» и «против часовой стрелки» в этом руководстве всегда указаны с точки зрения фотографа, стоящего за объективом, если не указано иное. Имейте в виду, что правильная ориентация компонентов важна при сборке. Очень легко потерять правильное положение, что приведёт к потерям времени на пробные сборки.
Вам понадобятся маленькие крестовая и плоская отвёртки и небольшой канцелярский нож. Также полезны тонкие пинцеты, а коктейльные палочки пригодятся для высвобождения шлейфов из разъёмов. Если нужно очистить оптику, потребуется изопропиловый спирт и безворсовые ватные палочки или безворсовые салфетки. Если ваши глаза не фокусируются на расстоянии менее 10 см, будет полезна лупа или увеличительное стекло ювелира.
При сборке пластиковые шестерни, направляющие, пазы и скользящие поверхности при необходимости можно смазать тонким слоем силиконовой смазки, но следите, чтобы смазка не попала на контакты шлейфов.
Это руководство непосредственно применимо только к этой конкретной модели, тем не менее, другие объективы компактных камер Canon имеют похожие принципы работы и конструктивные решения. Разборка объектива Canon A3150IS это подтвердила. В том случае основные отличия были: (a) объектив значительно меньше, и (b) шлейф системы стабилизации изображения (Шаг 9) несъёмный. Эти факторы усложняют работу, и в конкретном объективе была повреждена очень тонкая узкая пластмассовая часть во втором держателе линзы — проблеме, которой более крупный объектив менее подвержен.
Дополнительная информация по похожему объективу Canon приведена на форуме CHDK по адресу http://chdk.setepontos.com/index.php?top...
Шаг 1

Перед началом разборки или после завершения сборки настоятельно рекомендуется протестировать объектив.

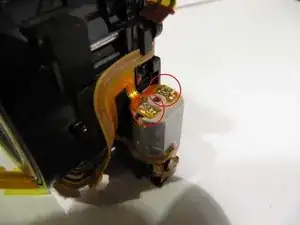

Осторожно приподнимите шлейфовые разъёмы от двух клемм на задней части мотора.
Подайте питание на мотор от батарейного блока 3 В, подключив его к двум клеммам на моторе. Подайте положительный контакт на клемму с передней стороны объектива, чтобы выдвинуть его, или на клемму со стороны задней части объектива, чтобы втянуть. (Держите все шлейфы в стороне — случайная подача питания не в то место может что-то повредить.)
Шаг 2

Пропустите к Шагу 4, если вам не нужно специально проверять сенсор изображения, так как любая пыль или отпечатки могут серьёзно повлиять на качество изображения, а корректная повторная установка при сборке критична. Поэтому его лучше не трогать. Датчик изображения и инфракрасный фильтр можно осмотреть или заменить без дальнейшей разборки объектива.

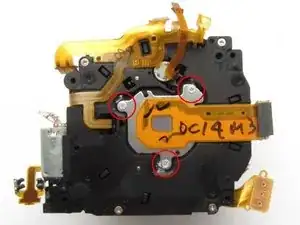

С помощью маленького канцелярского ножа соскребите фиксирующий клей с трёх винтов, которые крепят монтажную пластину датчика изображения к задней части объектива. Осторожно удаляйте любые свободные кусочки клея, которые могут упасть внутрь объектива.
Запомните исходное положение головок трёх винтов и выкрутите их, считая количество оборотов для каждого. Оставшийся клей делает их тугими — аккуратно не сорвите головки. Осторожно отведите датчик изображения в сторону, держите объектив лицевой стороной вниз на рабочем столе.
Поместите датчик в место, защищённое от пылеобразования, например в самоуплотняющийся полиэтиленовый пакет.
Шаг 3

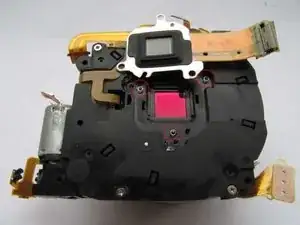

После снятия монтажной пластины датчика изображения в задней пластине объектива будут видны три крошечные пружинки. Они очень легко теряются. Снимите их тонкими пинцетами и положите в безопасное место.
Очень тонкий тонированный стеклянный инфракрасный фильтр выпадет, если перевернуть объектив. Ни в коем случае не трогайте его пальцами. При необходимости его можно очистить, однако это маловероятно: задняя поверхность защищена от пыли, за исключением момента разборки, а передняя обычно защищена фокусирующей линзой в положении покоя.
Инфракрасный фильтр можно заменить на красный фильтр, если ваша цель — переделать камеру для ближнего инфракрасного использования.
Сам датчик изображения, как правило, не требует очистки, если он не был загрязнён в процессе разборки. При необходимости сначала снимите резиновую окантовку. При сборке не пытайтесь приклеивать её обратно к монтажной пластине датчика изображения, а разместите поверх и вокруг стеклянного окна.
При сборке для точной фокусировки важно затянуть все три винта на те же количества оборотов и в те же положения, что и до разборки. Нанесите фиксатор резьбы на головки, чтобы предотвратить их откручивание.
Шаг 4

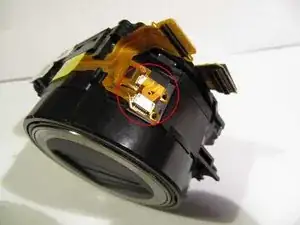

На нижней правой стороне объектива отключите два шлейфа от их разъёмов, один над другим.
(Эти шлейфы подключены к ячейке оптической стабилизации и диафрагме.)
Отключите шлейф от его разъёма на верхней стороне объектива.
(Этот шлейф подключён к мотору фокусировки.)

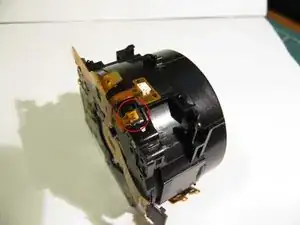

С помощью маленькой плоской отвёртки или штифта (не ножа) очень осторожно соскребите мастику с датчика положения фокусирующей линзы на верхней части объектива и выньте датчик.
При сборке закрепите датчик каплей лака для ногтей или клея для горячего плавления, нанесённого коктейльной палочкой. (Пистолет для горячего клея, скорее всего, выдаст слишком много, если наносить прямо.) Цианоакрилатный клей не рекомендуется, так как есть сообщения о том, что его пары могут помутить покрытия линз.
Шаг 5

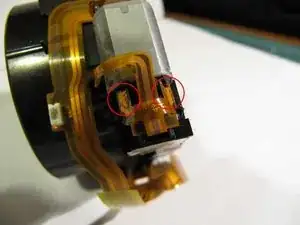

Аналогично датчику положения фокусирующей линзы, аккуратно соскребите мастику с двух датчиков на передней части мотора зума и извлеките датчики.
При сборке закрепите датчики так же, как датчик положения фокусирующей линзы.
Снимите два коннектора с задней части мотора зума.
Освободите шлейф от всех защипов и направляющих, крепящих его к корпусу объектива. Теперь он должен быть прикреплён только к задней пластине объектива.
Шаг 6


Снимите 4 винта с задней пластины объектива, освободите защёлку внизу и снимите заднюю пластину объектива.
(При сборке следите, чтобы винтовая пара мотора фокусировки и направляющие вошли в предусмотренные для них отверстия.)
Обратите внимание на порядок и расположение шестерёнок зума для сборки.
(При сборке установите среднюю шестерню первой.)
Шаг 7

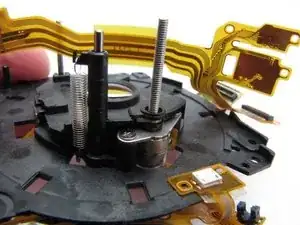

На задней крышке пальцами поверните винт фокусного мотора по часовой стрелке и проверьте, что он надёжно поднимает линзу фокусировки. Винт входит в резьбовую латунную вставку в пластиковом элементе, удерживающем фокусную линзу.
У сильно изношенной камеры резьба в латунном элементе может выйти из строя, в результате чего фокусировка перестанет работать. Если у вас нет доступа к часовых станкам, единственное решение — найти запасную часть от другой объективной группы с иной неисправностью.
Шаг 8

Примечание: с этого момента сборка критически зависит от правильного совмещения деталей. Настоятельно рекомендуется попрактиковаться в разборке и сборке каждого этапа несколько раз, прежде чем переходить к следующему.
Если что-то не сходится, не паникуйте: проверьте ориентацию, немного поковыряйтесь, а при необходимости отложите и вернитесь завтра. С терпением всё снова соберётся!
Шаг 9

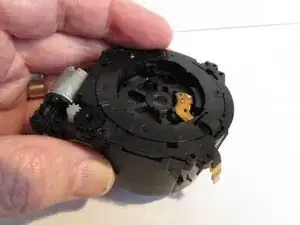

Сняв заднюю крышку объектива, временно вставьте один из четырёх винтов, которыми она крепилась. Вкрутить его полностью не получится; затягивайте только до появления сопротивления.
Выньте три шестерни привода зума и отложите их в сторону.
Поднимите объектив со стола и с помощью небольшой плоской отвёртки аккуратно поверните зубья шестерни, с которыми сцеплялась последняя шестерня привода зума, пока объектив не откроется примерно наполовину.
Теперь пропустите две ленты, выступающие через паз в корпусе, обратно внутрь объектива.
Уложив объектив лицевой стороной вниз на стол, втяните его в закрытое положение, поворачивая зубья шестерни в противоположном направлении. Уберите винт, который вы временно вставили.
Собирайте в обратном порядке.
Шаг 10

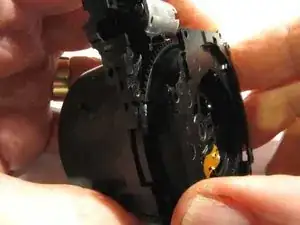

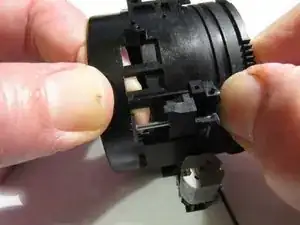

Поднимите внутреннюю чёрную секцию корпуса объектива от секции с зубьями шестерни; она по-прежнему остаётся зацеплена за внешнюю секцию.

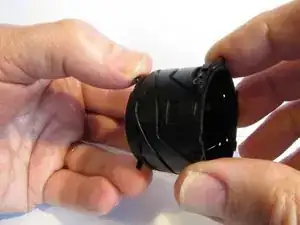

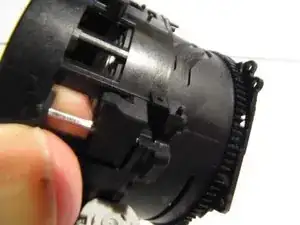

Поверните зубчатую секцию по часовой стрелке внутри внешней секции настолько, насколько это возможно. Это перемещает привод вспышки вперёд, после чего зубчатую секцию можно частично вынуть.
Полностью вынуть зубчатую секцию теперь можно, сжав её и растянув внешнюю секцию, чтобы два выступа в приводе вспышки вышли из пазов зубчатой секции.
Шаг 11

Для сборки сначала установите зубчатую секцию в внешнюю секцию, убедившись, что выступы привода вспышки вошли в пазы зубчатой секции.

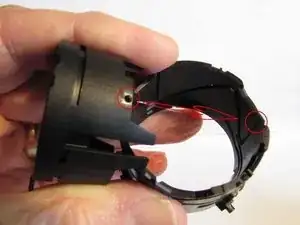

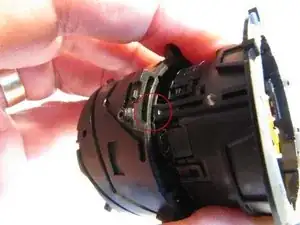

Поверните зубчатую секцию полностью по часовой стрелке внутри внешней секции и вставьте внутренние секции так, чтобы отверстия под винты совпали. Два штыря во внешней секции — один рядом с мотором и другой почти противоположно — должны совпасть с отверстиями на фланце.
При необходимости поверните зубья шестерни не более чем на один–два зуба, чтобы всё встало на место. Ожидайте некоторой возни и нескольких попыток — применяйте силу не нужно.
Временно вставьте один из четырёх винтов, чтобы удерживать конструкцию, пока вы выдвигаете объектив для пропуска лент через их паз. Закройте объектив снова перед установкой задней крышки.
Шаг 12

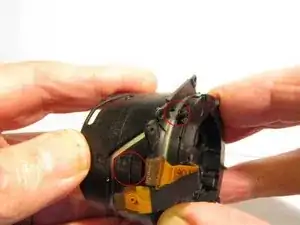

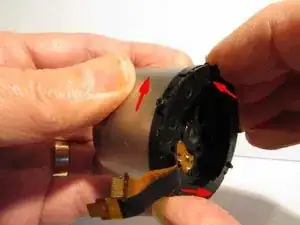

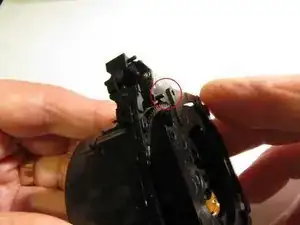

Чтобы вынуть сердечник объектива из внутренней чёрной трубки, нажмите один из трёх штырей в сторону паза на фланце. При лёгком нажиме на переднюю часть объектива (но не на защитную шторку), все три штыря выйдут через свои пазы, позволяя снять сердечник.
При сборке убедитесь, что объектив полностью закрыт. Держите серебристую трубку пальцами одной руки и поворачивайте задний компонент против часовой стрелки, преодолевая давление пружины, пальцами другой руки. Раскройте захват этой руки, чтобы удерживать объектив против пружины.
Убедившись, что пазы во внутренней трубке, через которые должны проходить ленты, примерно совпадают с лентами, вставьте серебристую трубку во внутреннюю чёрную трубку. Как только штыри окажутся в тех же пазах, выпустите пружинное давление, и штыри войдут в свои каналы.
Шаг 13

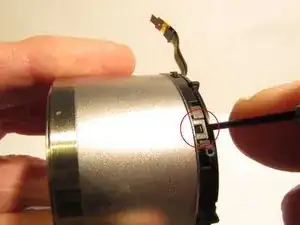

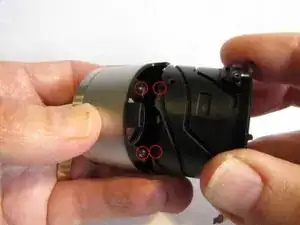

Чтобы снять внешнюю серебристую трубку, подденьте три защёлки небольшой плоской отвёрткой. Поднимайте каждую только настолько, чтобы освободить её, постепенно отводя задний фланец, и старайтесь не дать защёлке возвращаться на место, пока вы работаете со следующей.
При сборке внешняя серебристая трубка может быть установлена в одном из трёх положений. Это, по-видимому, не имеет значения. Просто защёлкните три фиксатора на место.
Шаг 14

Разборка сердечника объектива проста, но сборка сложнее из-за множества возможных неправильных ориентаций компонентов. Внимательно следуйте оставшимся шагам.

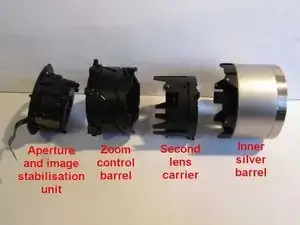

Объектив состоит из четырёх компонентов: внутренняя серебристая трубка, содержащая первую линзу и защитную шторку, носитель второй линзы, управляющая втулка зума и блок диафрагмы с системой стабилизации изображения.
Управляющая втулка зума — единственная из них, которая вращается. Остальные компоненты перемещаются вдоль, управляемые штифтами в винтовых пазах.
Гравированный ободок на передней части внутренней серебристой трубки можно осторожно снять, чтобы открыть механизм крышки линзы, но он легко деформируется и требует склейки при возвращении на место.
Шаг 15

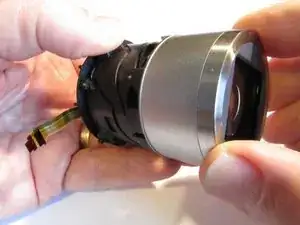

Держа внутреннюю трубку объектива в одной руке, а фланец блока диафрагмы и стабилизации — в другой, аккуратно потяните, чтобы выдвинуть объектив в открытое, но незумированное положение. Обратите внимание, что втулка управления зумом будет вращаться против часовой стрелки.
Поверните втулку управления зумом дальше в полностью увеличенное положение. Шесть штифтов во внутренней серебристой трубке достигнут конца своих винтовых пазов, что позволит снять внутреннюю серебристую трубку.
При сборке возможны 6 ориентировок внутренней серебристой трубки. Смотря на переднюю часть объектива и при правильном положении гравировки, ленты диафрагмы и стабилизации должны располагаться в положении «8 часов».
Убедитесь, что 6 штифтов внутренней серебристой трубки правильно вставлены в концы своих пазов и поверните втулку управления зумом, чтобы закрыть объектив. Убедитесь, что он закрывается полностью, и защитная шторка закрывается.
Шаг 16

Блок диафрагмы и системы стабилизации изображения теперь вынимется из корпуса управления зумом.
При сборке обратите внимание на отверстие в блоке диафрагмы и стабилизации изображения и на выемку во втором держателе линзы, расположенную в корпусе управления зумом. Они должны совпадать. Три выступа на блоке диафрагмы и стабилизации входят в прорезные выступы второго держателя линзы.
Шаг 17

Держа тремя штифтами спереди второго держателя линзы в одной руке, поверните корпус управления зумом до упора. Он теперь соскользнёт со второго держателя линзы.
При сборке второй держатель линзы может устанавливаться в корпус управления зумом тремя способами, и в данном случае, похоже, нет разницы, какой из них выбрать.
Расположите три штифта в их пазах и поверните до противоположного крайнего положения.
Перевод руководства с ifixit.com
