Замена цифрового сенсора изображения Canon PowerShot SX150 IS
Это руководство проведёт Вас через шаги, необходимые для замены цифрового сенсора изображения в Canon PowerShot SX150 IS. Это может помочь исправить размытые изображения, если причиной является цифровой сенсор изображения.
Шаг 1

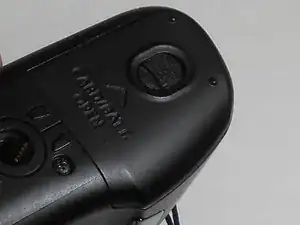

Найдите крышку батарейного отсека на нижней части камеры.
Сдвиньте крышку отсека для батарей в направлении стрелки, чтобы открыть отсек.
Извлеките батареи.
Шаг 2
Снимите два винта 2 мм над экраном с помощью отвёртки размера J000.
Шаг 3
Удалите два винта 5 мм на боковой части камеры с помощью отвёртки с наконечником J000.
Используя ту же отвёртку, снимите один винт 5 мм с другой стороны камеры, расположенный под крышкой A/V Out.
Шаг 4
Снимите два винта 4 мм с нижней части камеры с помощью отвёртки с наконечником J000.
Шаг 5
Снимите пластиковую панель вокруг заднего экрана.
Шаг 6
Удалите три винта 3 мм с помощью отвёртки размера J000 с кнопочной панели.
Аккуратно переверните фиксатор плоского кабеля и извлеките плоский кабель пинцетом.
Отодвиньте кнопочную панель в сторону.
Шаг 7
Имеется чёрный фиксатор плоского кабеля, который необходимо приподнять и разблокировать пинцетом, прежде чем этот кабель отсоединится.
Любое небольшое разрыв может повредить плоский кабель. Будьте очень осторожны при его снятии.
Аккуратно приподнимите фиксатор и отсоедините плоский кабель от платы с помощью пинцета.
Шаг 8
Снимите два винта 2 мм с нижней части экрана с помощью отвёртки размера J000.
Затем можно приподнять экран и отложить его в сторону.
Шаг 9
С помощью отвёртки Philips с наконечником J000 удалите два винта 2 мм под вспышкой.
Используя ту же отвёртку, снимите два винта 5 мм с нижней части. Один из них находится под крышкой батарейного отсека.
Тем же инструментом снимите винт 2 мм в верхней части металлической пластины.
Шаг 10
Аккуратно отсоедините плоский кабель пинцетом перед снятием передней панели.
Шаг 11
С помощью отвёртки Philips с наконечником J000 удалите четыре винта 7 мм с серебристой панели.
Снимите два винта 5 мм.
Снимите один винт 3 мм.
Используя ту же отвёртку, снимите винт 3 мм с верхней части камеры.
Снимите панель и отложите её в сторону.
Шаг 12

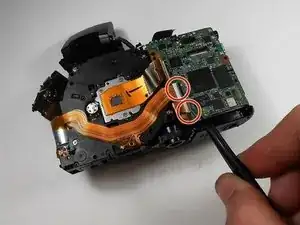

Подденьте два плоских кабеля пинцетом и извлеките их.
Отодвиньте плату в сторону.
Шаг 13

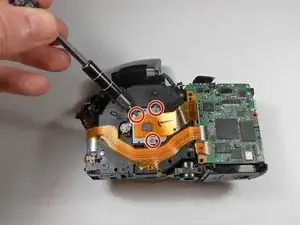

Снимите три винта 2 мм вокруг сенсора.

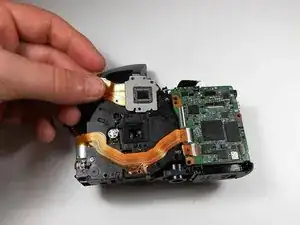

Оттяните сенсор и извлеките его.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
