Разборка Canon PowerShot SX170 IS
Шаг 1

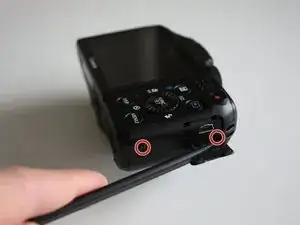

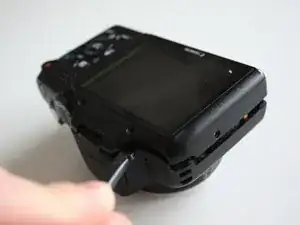

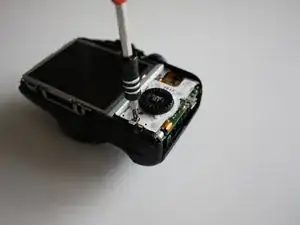

Отверните винты, фиксирующие заднюю панель, крестовой отверткой.

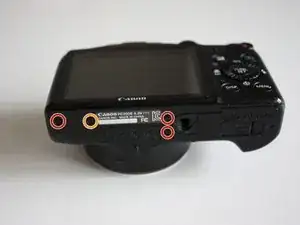

Отверните винты на нижней, левой и правой сторонах корпуса камеры крестовой отверткой.
Отодвиньте резиновую накладку, чтобы получить доступ к винту.
Шаг 2

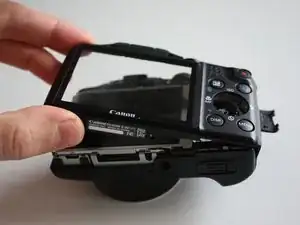

Когда все винты вынуты, при помощи пластикового открытия подденьте заднюю крышку с левой стороны и снимите её.
Шаг 3

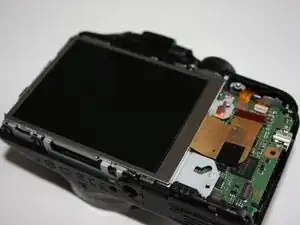

Отверните винты, фиксирующие маленькую металлическую пластину, крестовой отверткой.

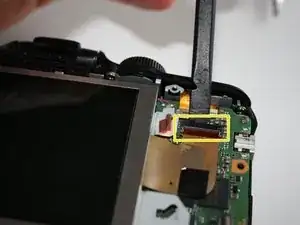

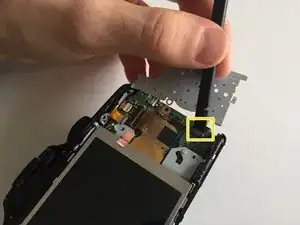

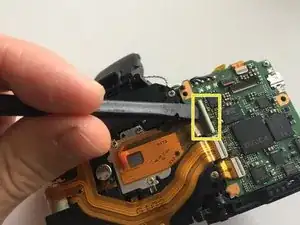

Аккуратно отведите вверх защёлку гибкого шлейфа и отсоедините шлейф.
Шаг 4
Аккуратно отведите вверх защёлку гибкого шлейфа и отсоедините шлейф.

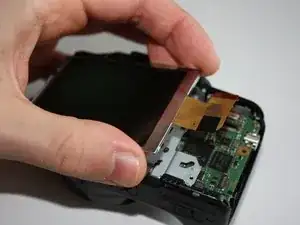

Поднимите экран влево.
Шаг 5
Аккуратно отведите вверх защёлку гибкого шлейфа и отсоедините шлейф.
Шаг 6

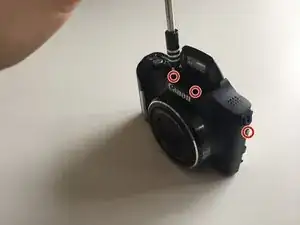

Отверните винты под вспышкой и на левой стороне камеры крестовой отверткой.
Оставьте вспышку раскрытой.
Оттяните переднюю панель корпуса вперёд.
Шаг 7

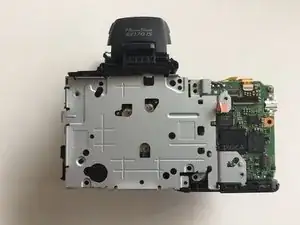

Удалите все отмеченные винты крестовой отверткой.

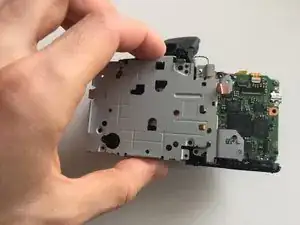

Снимите маленькую металлическую деталь.
Шаг 8
Снимите микрофон.
Отсоедините гибкий шлейф.
Снимите переключатель вспышки.
Шаг 9
Отверните винт крестовой отверткой.

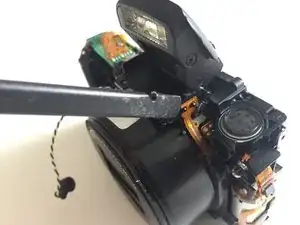

Поднимите вспышку немного, чтобы снять металлическую рамку.
Шаг 10

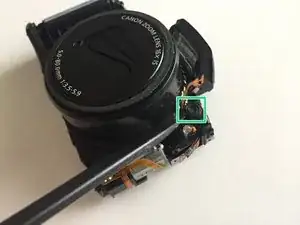

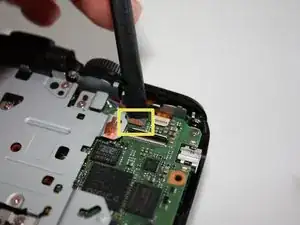

Аккуратно отведите вверх защёлку гибкого шлейфа и отсоедините шлейф.
Шаг 11

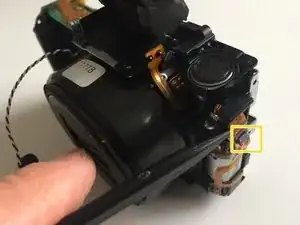

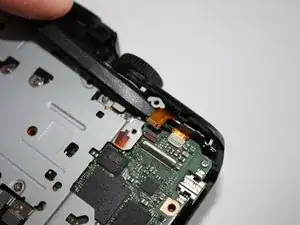

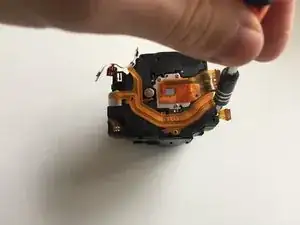

Отсоедините гибкий шлейф и датчик освещённости.
Шаг 12

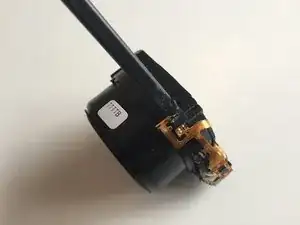

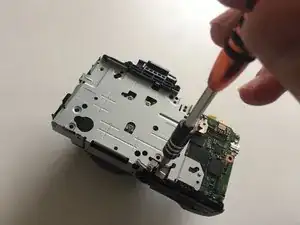

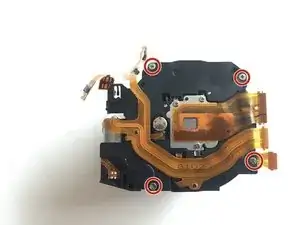

Отверните винты крестовой отверткой.

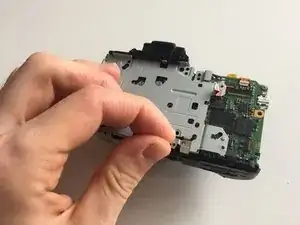

Поднимите заднюю крышку.

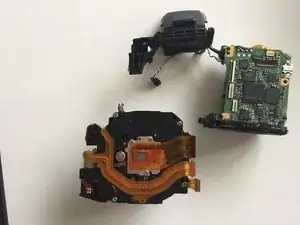

Шаг 13

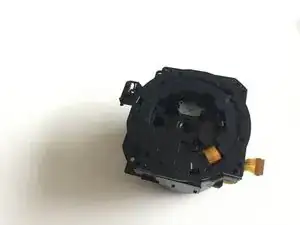

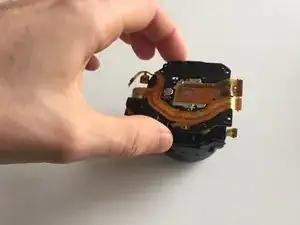

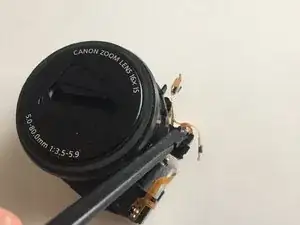

Теперь вы можете очистить объектив.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
