Замена дисплея Canon PowerShot SX230 HS
Проблемы с дисплеем? Используйте это руководство, чтобы заменить экран камеры. Дополнительная информация не требуется.
Шаг 1

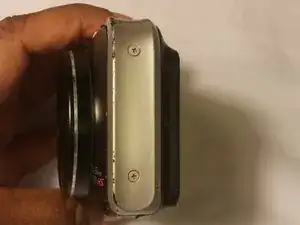

Удалите два винта диаметром 2,5 мм, расположенные на правой стороне камеры, с помощью отвертки Phillips #000.

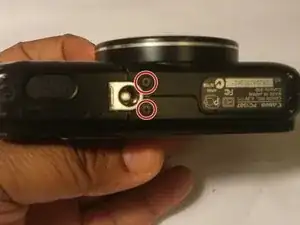

Открутите два винта диаметром 2,5 мм, расположенные на стороне камеры. Затем удалите два черных винта диаметром 2,5 мм, расположенные на нижней части камеры.
Шаг 2
Снимите заднюю крышку и осторожно потяните за шлейф, который соединяет диск выбора режимов и материнскую плату с помощью пальцев.
Шаг 3

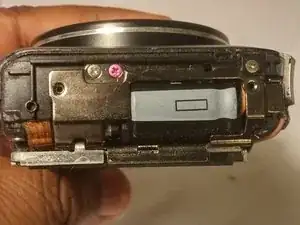

На внутренней стороне камеры будет розовый и серебряный винт. Открутите только серебряный винт диаметром 2,5 мм.

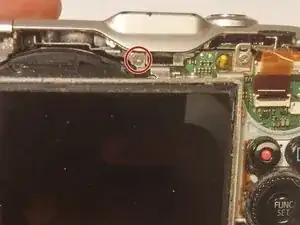

Уберите винт, расположенный прямо над дисплеем.
Шаг 4

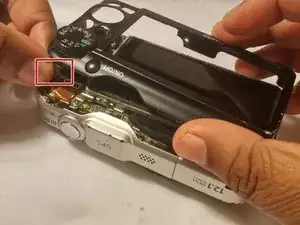

С помощью пальцев аккуратно снимите шлейф, расположенный в верхнем правом углу камеры. Затем снимите переднюю крышку камеры.
Убедитесь, что панель для батареи/SD-карты открыта.
Шаг 5

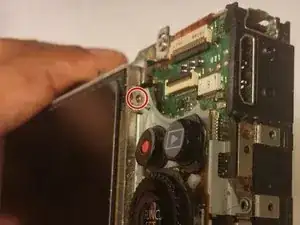

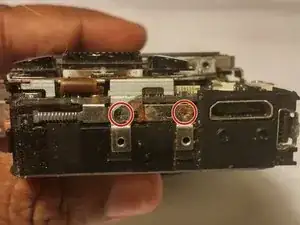

Удалите два винта диаметром 2,5 мм, которые удерживают кнопки камеры на правой стороне камеры. Затем удалите винт, расположенный на стороне экрана. Теперь найдите винт под дисплеем и удалите его.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
