Замена объектива Canon PowerShot SX150 IS

Найдите крышку отсека батареи на дне камеры.

Сдвиньте крышку батарейного отсека в направлении, указанном стрелкой, чтобы открыть отсек.

Извлеките батареи.

Снимите два винта 2 мм над экраном, используя отвертку размера J000.

Снимите два винта 5 мм с боковой стороны камеры с помощью отвертки с наконечником J000.

Используя ту же отвертку, снимите один винт 5 мм с другой стороны камеры, расположенный под дверцей A/V Out.

Снимите два винта 4 мм с нижней части камеры с помощью отвертки с наконечником J000.

Снимите пластиковую панель вокруг заднего экрана.

Снимите три винта 3 мм с кнопочной пластины с помощью отвертки размера J000.

Аккуратно отогните фиксатор гибкого шлейфа и извлеките шлейф пинцетом.

Отведите кнопку-plate в сторону.

Имеется черный фиксатор гибкого шлейфа, который необходимо поднять и разблокировать пинцетом перед отсоединением шлейфа.

Любая небольшая разрыв может повредить гибкий шлейф. Будьте очень осторожны при его снятии.

Осторожно поднимите фиксатор и отсоедините гибкий шлейф от платы с помощью пинцета.

Снимите два винта 2 мм с нижней части экрана с помощью отвертки размера J000.

Затем вы можете поднять экран и отложить его в сторону.

С помощью отвертки Philips с наконечником J000 снимите два винта 2 мм под вспышкой.

Используя ту же отвертку, снимите два винта 5 мм снизу. Один расположен под крышкой батарейного отсека.

Той же отверткой снимите винт 2 мм в верхней части металлической пластины.

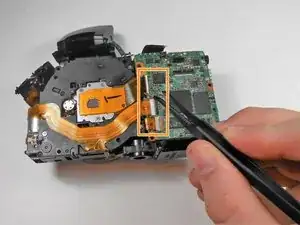

Аккуратно отсоедините гибкий шлейф пинцетом перед снятием передней панели.

Используя отвертку Philips J000, снимите четыре винта 7 мм с серебристой панели.

Снимите два винта 5 мм.

Снимите один винт 3 мм.

Той же отверткой снимите винт 3 мм с верхней части камеры.

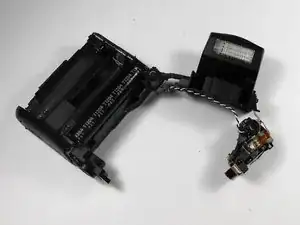

Снимите панель и отложите её в сторону.

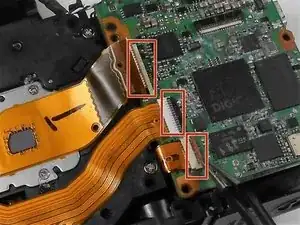

Сначала очень осторожно откройте защёлку каждого из трёх гибких шлейфов (два чёрных, один коричневый).

Пинцетом очень аккуратно отсоедините все три гибких шлейфа от их разъёмов.

Осторожно отсоедините гибкий шлейф со стороны.

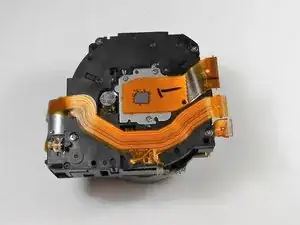

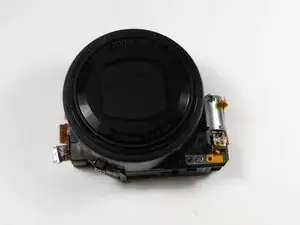

Объектив теперь полностью отсоединён и может быть заменён.
