Замена экрана Canon PowerShot SX150 IS
Данное руководство описывает, как снять и заменить экран на вашем Canon PowerShot SX150 IS. Это руководство можно использовать для замены треснувшего экрана или мёртвых пикселей на экране.
Шаг 1

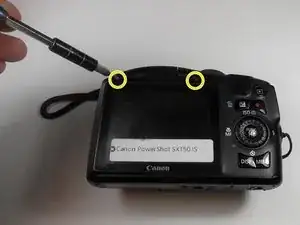

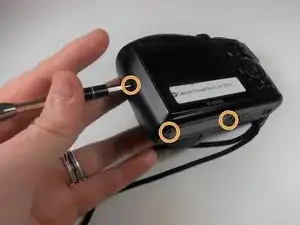

Удалите 2 наружных винта 5 мм с помощью отвертки размера J000.

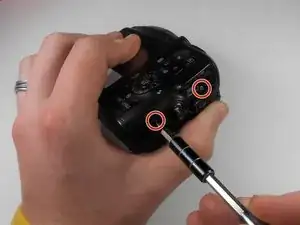

Удалите один винт 5 мм слева и два винта 4 мм внизу.
Удалите два винта 2 мм, расположенные над экраном на задней панели камеры.
Шаг 2
Снимите пластиковую панель вокруг экрана. (она должна легко отскочить)

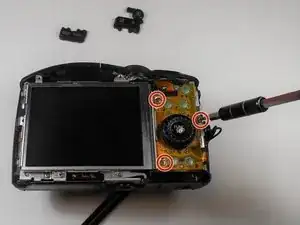

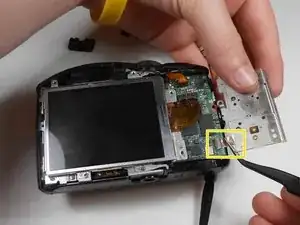

Удалите один винт 5 мм справа с помощью отвертки размера J000 от панели кнопок. Удалите два винта 4 мм слева, затем переместите панель кнопок в сторону.

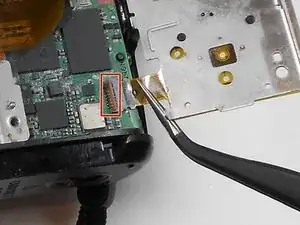

Осторожно отсоедините гибкий шлейф панели кнопок от материнской платы.
Шаг 3

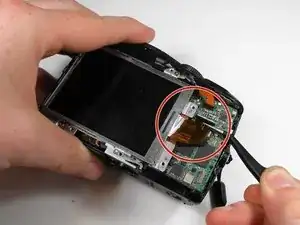

Осторожно поднимите защёлку гибкого шлейфа пальцем.
Шаг 4

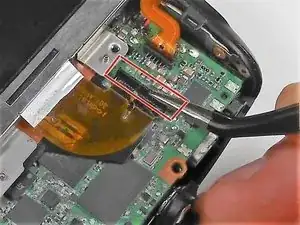

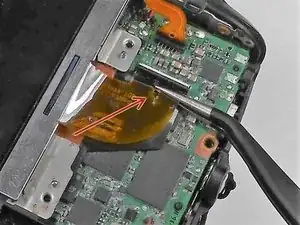

Используя пинцет, аккуратно отсоедините гибкий шлейф экрана от печатной платы.
Любая небольшая порванная часть может испортить гибкий шлейф. Будьте очень осторожны при его снятии.
Шаг 5

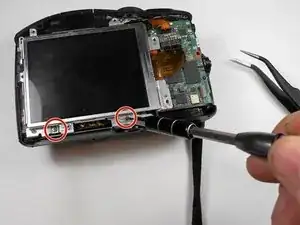

Удалите два винта 2 мм с нижней части экрана с помощью отвертки размера J000.
Шаг 6

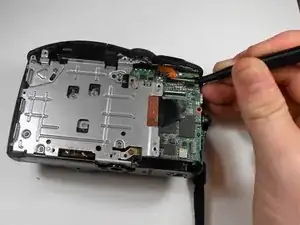

Поднимите экран.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
