Canon PowerShot SX150 IS — предварительные работы

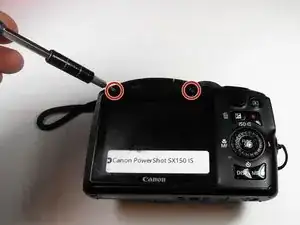

Удалите два винта 2 мм над экраном с помощью отвертки размера J000.

Удалите два винта 5 мм с боковой стороны камеры с помощью отвертки с наконечником J000.

Используя ту же отвертку, удалите один винт 5 мм с другой стороны камеры, расположенный под крышкой A/V Out.

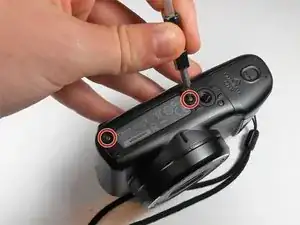

Удалите два винта 4 мм с нижней части камеры с помощью отвертки с наконечником J000.

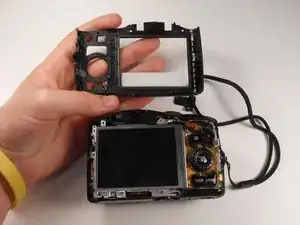

Снимите пластиковую панель, окружающую задний экран.

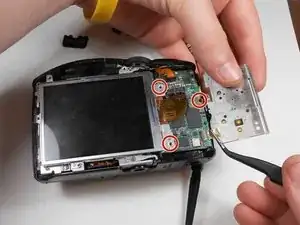

Удалите три винта 3 мм с помощью отвертки размера J000 с кнопочной панели.

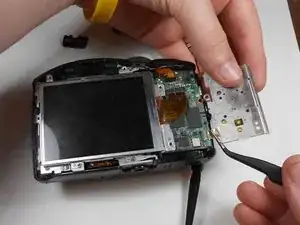

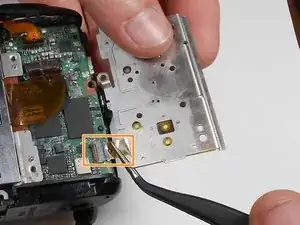

Осторожно отогните фиксатор гибкого шлейфа и извлеките шлейф пинцетом.

Отведите кнопочную панель в сторону.

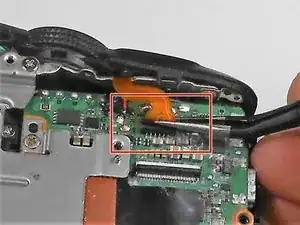

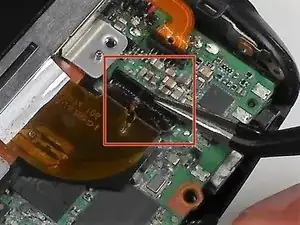

Есть чёрный фиксатор гибкого шлейфа, который нужно поднять и разблокировать пинцетом, прежде чем шлейф сможет отсоединиться.

Любая небольшая разрыв может испортить гибкий шлейф. Будьте очень осторожны при его удалении.

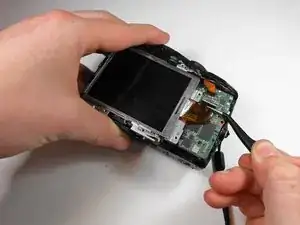

Осторожно приподнимите фиксатор и отсоедините гибкий шлейф от платы пинцетом.

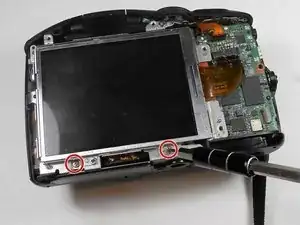

Удалите два винта 2 мм с нижней части экрана с помощью отвертки размера J000.

Затем вы можете поднять экран и отложить его в сторону.

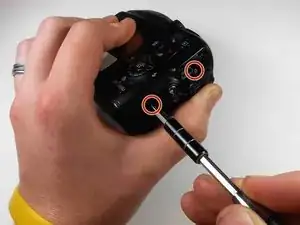

С помощью крестообразной отвертки J000 удалите два винта 2 мм, расположенные под вспышкой.

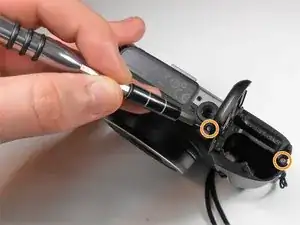

Используя ту же отвертку, удалите два винта 5 мм с нижней части. Один находится под крышкой батарейного отсека.

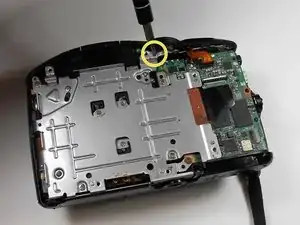

Той же отверткой удалите винт 2 мм в верхней части металлической пластины.

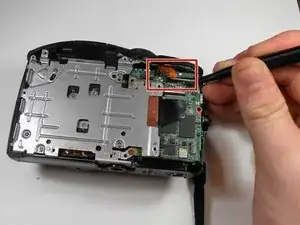

Осторожно отсоедините гибкий шлейф пинцетом перед снятием передней панели.

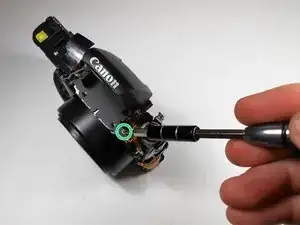

С помощью крестообразной отвертки J000 удалите четыре винта 7 мм с серебристой панели.

Удалите два винта 5 мм.

Удалите один винт 3 мм.

Используя ту же отвертку, удалите винт 3 мм в верхней части камеры.

Снимите панель и отложите её в сторону.
