Замена материнской платы Canon PowerShot SX150 IS

Найдите крышку отсека батарей в нижней части камеры.

Сдвиньте крышку батарейного отсека в направлении, указанном стрелкой, чтобы открыть отсек.

Извлеките батареи.

Снимите два винта 2 мм над экраном, используя отвёртку размера J000.

Снимите два винта 5 мм с боковой стороны камеры с помощью отвёртки J000.

Той же отвёрткой снимите один винт 5 мм с другой стороны камеры под крышкой A/V Out.

Снимите два винта 4 мм с нижней части камеры с помощью отвёртки J000.

Снимите пластиковую панель, окружающую задний экран.

Снимите три винта 3 мм с кнопочной панели, используя отвёртку размера J000.

Осторожно отведите защёлку ленточного кабеля вверх и извлеките ленточный кабель пинцетом.

Отведите кнопочную панель в сторону.

Имеется чёрная защёлка ленточного кабеля, которую нужно приподнять и открыть пинцетом, прежде чем отсоединять этот ленточный кабель.

Любое небольшое повреждение может испортить ленточный кабель. Будьте очень осторожны при его снятии.

Осторожно приподнимите защёлку и отсоедините ленточный кабель от платы с помощью пинцета.

Снимите два винта 2 мм с нижней части экрана с помощью отвёртки размера J000.

Затем можно приподнять экран и отложить его в сторону.

С помощью отвёртки J000 Philips снимите два винта 2 мм под вспышкой.

Той же отвёрткой снимите два винта 5 мм снизу. Один из них находится под дверцей батарейного отсека.

Той же отвёрткой снимите винт 2 мм в верхней части металлической пластины.

Осторожно отсоедините ленточный кабель пинцетом перед снятием передней панели.

С помощью отвёртки J000 Philips снимите четыре винта 7 мм с серебристой панели.

Снимите два винта 5 мм.

Снимите один винт 3 мм.

Той же отвёрткой снимите винт 3 мм с верхней части камеры.

Снимите панель и отложите её в сторону.

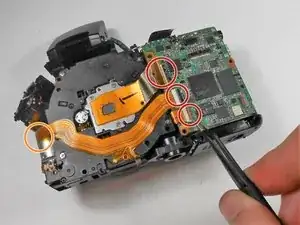

Зелёная печатная плата соединена с камерой в общей сложности четырьмя ленточными кабелями.

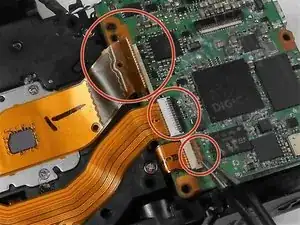

Три ленточных кабеля справа имеют фиксирующие защёлки, которые необходимо отжать перед снятием. Отожмите все три защёлки, затем извлеките ленточные кабели пинцетом.

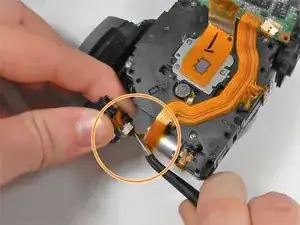

Четвёртый ленточный кабель нужно аккуратно отсоединить с помощью пинцета.

После отсоединения всех четырёх ленточных кабелей зелёная материнская плата готова к снятию.
