Замена сборки вспышки Canon PowerShot SX260 HS

Обязательно извлекайте батарею из камеры перед разборкой, чтобы избежать повреждений.

В камере имеется 6 внешних винтов (по 3 мм), которые необходимо удалить: 2 с левой стороны, 2 с нижней, и 2 с правой стороны.

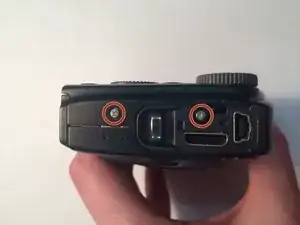

Удалите 2 винта с левой стороны.

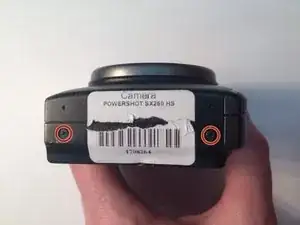

Удалите 2 винта на нижней части камеры.

Удалите 2 винта с правой стороны камеры.

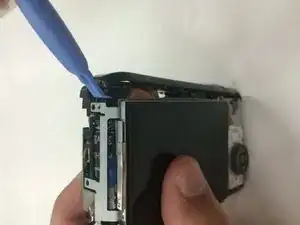

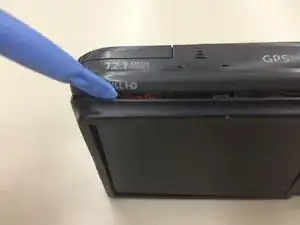

Используя пластиковый инструмент для открытия, аккуратно поднимите и снимите заднюю крышку.

После удаления внешних винтов, осторожно поднимите переднюю крышку с помощью пальцев.

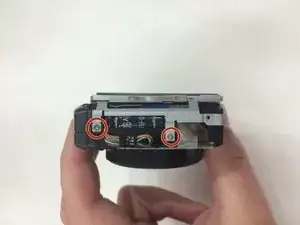

Затем удалите 2 внутренних винта (по 3 мм) с левой стороны камеры.

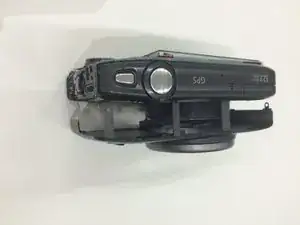

После удаления внутренних винтов с левой стороны, используйте пластиковый инструмент, чтобы аккуратно снять верхнюю крышку.

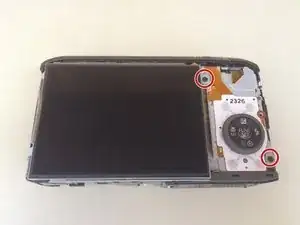

Затем необходимо удалить панель поворотного диска, открутив 2 винта (по 3 мм) на задней стороне камеры.

Осторожно снимите панель поворотного диска пальцами.

Удалите 1 винт (по 3 мм) от генератора вспышки с помощью крестовой отвертки.

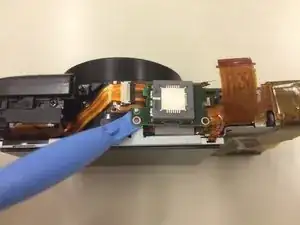

Осторожно поднимите генератор вспышки с камеры с помощью пластикового инструмента.

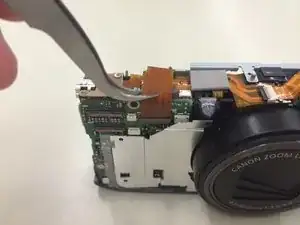

Осторожно отключите шлейф с помощью пинцета.

Будьте осторожны, чтобы не порвать его.

Используя пластиковый инструмент, осторожно переместите фиксатор разъема шлейфа, подняв его вверх.

Осторожно удалите шлейф из разъемного соединения с помощью пинцета.

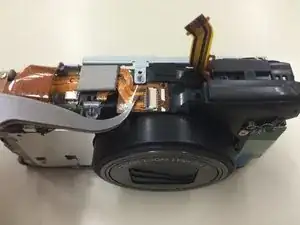

Осторожно удалите сборку шлейфа с верхней части камеры с помощью пинцета.

Этот кабель представляет собой длинный отрезок, который проходит по верхней части камеры.

Сборка вспышки подключена к этому кабелю.

После удаления осторожно извлеките из камеры.

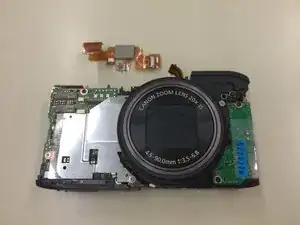

Замените шлейф с прикрепленной сборкой вспышки.
