Разборка Canon PowerShot SX200 IS

Неисправный ЖК-экран легко заменить. Если объектив заедает, целые блоки объектива встречались на eBay примерно за £25 и их можно довольно просто установить, хотя сообщалось, что некоторые заменяющие объективы на eBay являются заводским браком и не стоят своих денег. Если кнопки работают ненадёжно, вы можете использовать детали с другой камеры той же модели с другой неисправностью.

Разборка объектива — более сложная операция, которую стоит предпринимать, если у вас есть склонность к пониманию сложных механизмов и вы готовы потратить на это столько времени, сколько потребуется. Это подробно рассмотрено в сопутствующем руководстве.

Единственный необходимый инструмент — маленькая крестовая прецизионная отвёртка. Очень важно помнить, какие винты откуда сняты. Вы можете использовать пару контейнеров для таблеток на 7 дней, отмечая, в каких отделениях находятся винты от каких шагов, либо прикреплять винты к листу бумаги пластилином, отмечая номер шага рядом с каждым.

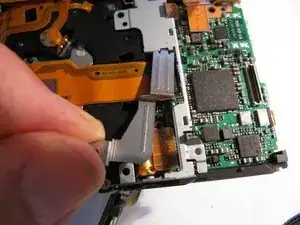

В этой камере много ленточных кабелей, которые нужно отсоединять и подключать. Разъёмы бывают трёх типов:

  • В большинстве случаев конец ленты просто вставляется в гнездо. Обычно по бокам ленты есть жёсткие язычки, за которые можно тянуть или нажимать маленькой плоской отвёрткой, и/или есть отверстие в центре ленты, за которое можно ухватиться крошечной плоской отвёрткой или, ещё лучше, круглой зубочисткой. (Не используйте булавку или другой острый предмет, так как можно поцарапать и перерезать дорожку на печатной плате под ней.)
  • Один ленточный кабель похож на предыдущий тип, но у него есть чёрная прижимная планка, которую нужно поднять ногтём, чтобы освободить кабель. Убедитесь, что планка поднята перед повторной вставкой ленты.
  • Несколько ленточных кабелей (на основной плате) используют защёлкивающиеся разъёмы. Снимайте их, поддев ногтём за угол. При подключении убедитесь, что они выровнены правильно, и плотно нажмите. Они должны защёлкнуться достаточно надёжно.

«Слева» и «справа» в этом руководстве указаны при взгляде сзади камеры.

Шаг 1

Извлеките аккумулятор и SD-карту.

Снимите ремешок с крепления на правой стороне.

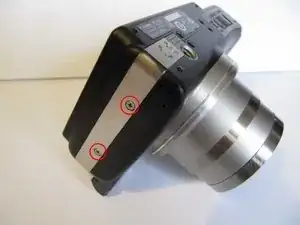

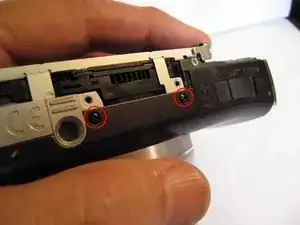

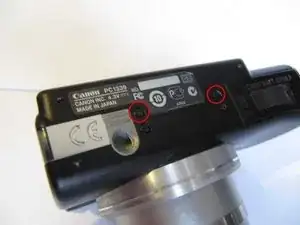

Снимите 2 серебристых винта с левой стороны и 2 чёрных винта с задней части нижнего корпуса.

Если у вас вариант с цветным (а не чёрным) корпусом, то нижние винты тоже серебристые. Их можно отличить от боковых винтов по слегка выпуклой головке.

Шаг 2

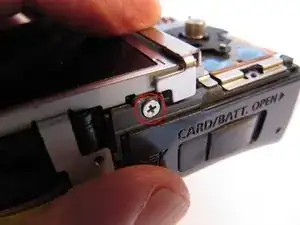

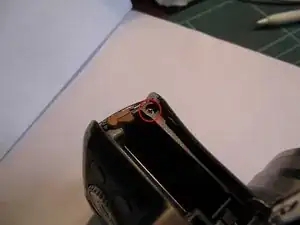

Снимите чёрный винт под крышкой отсека для аккумулятора.

Снимите два серебристых винта под крышкой разъёма A/V.

Снимите серебристую правую торцевую панель.

Снимите заднюю часть корпуса.

При сборке назад, непосредственно перед установкой задней крышки — отличное время, чтобы удалить отпечатки пальцев с ЖК-экрана и внутренней стороны окна задней крышки.

Шаг 3

Снимите диск управления.

Снимите 2 винта, фиксирующие анкеровочное крепление ремешка с правой стороны, и снимите крепление.

Шаг 4

Снимите 2 винта в передней части нижнего корпуса.

Снимите винт сверху, рядом с диском режимов.

Снимите переднюю панель. Для её освобождения сверху потребуется значительное покачивание. Под кнопкой включения/выключения с небольшим смещением влево есть скрытая защёлка, для освобождения которой требуется небольшое усилие, особенно при первой разборке. Делайте аккуратно.

При необходимости вставьте маленькую плоскую отвёртку у конца серебристой окантовки слева от кнопки включения. Поднимите её примерно на полмиллиметра, одновременно тянув переднюю панель. Это должно освободить защёлку. Осторожно, чтобы не погнуть и не повредить окантовку.

Обратите внимание на длинный выступ на верхней части передней панели, который заходил под верхнюю панель и фиксировался винтом, снятым во втором пункте. Он очень легко гнётся и ломается. Повторно прикрепить его будет сложно. Имейте это в виду, когда откладываете эту деталь, особенно если планируете хранить её некоторое время до сборки.

Шаг 5

Обратите внимание на большой цилиндрический конденсатор вспышки, который может всё ещё содержать опасный высокий заряд, если камера была недавно включена. Не снимайте защитную изоляцию с этого и окружающих компонентов, если вы не умеете безопасно разряжать конденсатор.

Шаг 6

На передней части камеры вы теперь увидите два акселерометра, установленных перпендикулярно, а под ними — резервный аккумулятор. Их не нужно разбирать, если только они не вызывают подозрений.

Снятие одного винта, фиксирующего угловой металлический кронштейн, освобождает оба акселерометра.

Коснитесь щупами тестера (установленного на диапазон 20 В) двух серебристых точек, чтобы проверить аккумулятор. Он должен показывать от 2,4 до 3,1 В в зависимости от степени заряда. В нормальном использовании он заряжается от основного аккумулятора и сохраняет настройки, дату и время при извлечении или разряде основного аккумулятора.

Резервный аккумулятор — это перезаряжаемый марганцевый литиевый тип Panasonic ML614 или MS614. Он может быть повреждён, если его напряжение упадёт ниже 2 В. Ни в коем случае он не должен быть заменён на неперезаряжаемую кнопку.

Пластиковая защёлка удерживает сборку аккумулятора на двух пластиковых штырях. Будьте очень осторожны, чтобы не порвать её тонкую ленту.

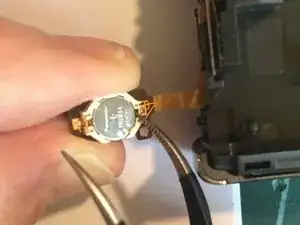

Чтобы вынуть аккумулятор из держателя, приподнимите его со стороны ленты острым инструментом. Он удерживается двумя крошечными защёлками с другой стороны.

Шаг 7

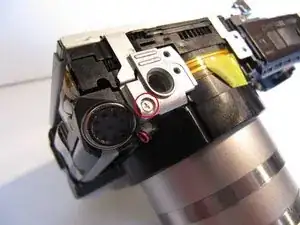

Снимите оставшийся винт с разъёма штатива и снимите разъём. (Этот винт находится рядом с динамиком — запомните его положение для сборки).

Шаг 8

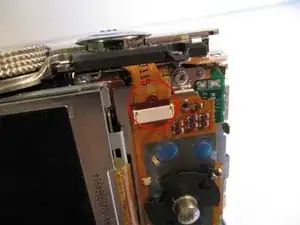

Отсоедините ленточный кабель от платы кнопок.

Снимите длинный винт вверху платы кнопок и короткий внизу.

Снимите плату кнопок, чтобы получить доступ к основной плате электроники.

Шаг 9

Удалите винт с верхнего правого конца рамки ЖК-дисплея и снимите прижим ЖК-дисплея.

(Обратите внимание, что при сборке прижатие ЖК-дисплея имеет две маленькие защёлки, которые необходимо расположить в рамке ЖК-дисплея.)

Шаг 10

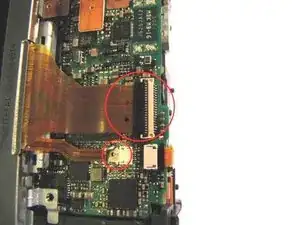

Отключите два шлейфа от основной платы, которые подключаются к ЖК-дисплею. Разъём более широкого шлейфа имеет зажимную планку (чёрную), которую нужно аккуратно приподнять.

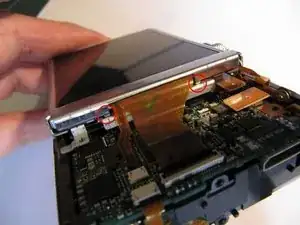

Снимите ЖК-дисплей. Обратите внимание, что он закреплён с левой стороны двусторонним скотчем. Аккуратно приподнимая правую сторону ЖК-дисплея, двусторонний скотч будет постепенно отрываться. Не торопитесь — он отстанет сам.

Шаг 11

Удалите винт с нижней части рамки ЖК-дисплея.

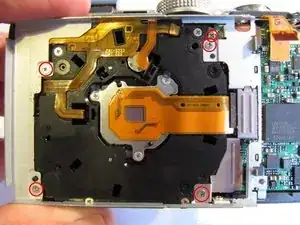

Удалите 5 винтов, удерживающих рамку ЖК-дисплея. Обратите внимание, что один винт утоплен в верхнем правом углу. Он немного отличается по размеру — храните его отдельно от остальных четырёх.

Обратите внимание, что один или два из этих винтов поначалу могут быть трудно проворачиваемы. Обязательно оказывайте достаточное прижатие вниз, чтобы предотвратить соскальзывание отвертки — если вы сорвете головку, винт будет невозможно вынуть.

Снимите рамку ЖК-дисплея и дополнительный металлический элемент (3-е фото) на нижней правой стороне рамки, который закрывает пару защёлкивающихся разъёмов и предотвращает их расшатывание. При повторной сборке легко забыть этот дополнительный металлический элемент.

Если вам нужно только получить доступ к датчику или инфракрасному фильтру, достаточно снять только дополнительный металлический элемент. Затем следуйте инструкциям в дополнительном руководстве Canon PowerShot SX200 IS Lens Disassembly.

Шаг 12

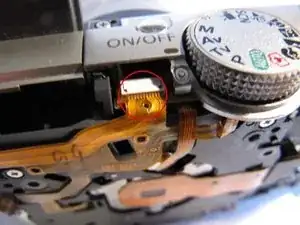

Отключите шлейф от разъёма за кнопкой включения/выключения.

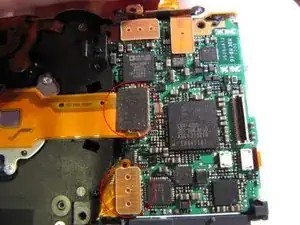

Аккуратно снимите 2 защёлкивающихся разъёма на левой стороне рядом с блоком объектива. (Ещё два в верхней части платы можно оставить на месте.)

Теперь можно отделить блок логики, отсек для батареи и верхнюю панель управления как единый узел от блока объектива и вспышки. Вам потребуется аккуратно поддеть светодиод устранения эффекта «красных глаз», чтобы вытащить его из посадочного места в блоке объектива.

Шаг 13

Если вам не нужно осматривать элементы управления верхней панели, этот шаг можно пропустить.

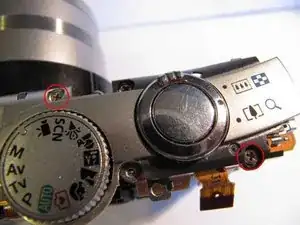

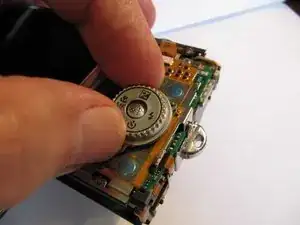

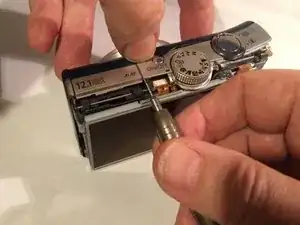

Удалите винт с верхней панели справа и сзади спусковой кнопки затвора, и ещё один винт спереди от колеса режимов.

Снимите верхнюю панель.

Шаг 14

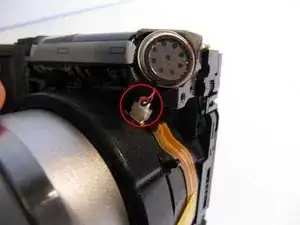

На нижней левой стороне блока объектива находится разъём с красным и чёрным проводами, идущими к динамику. Отключите его, проявляя большую осторожность, чтобы не натянуть провода и особенно не повредить шлейф, на котором установлен гнездовой разъём.

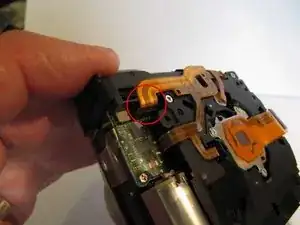

На задней верхней левой стороне блока объектива находится шлейф, соединяющий его с модулем вспышки. Отключите его.

(Обратите внимание на прозрачную защитную изоляцию, покрывающую плату вспышки чуть ниже этого разъёма. Не удаляйте её, так как плата может всё ещё содержать опасное высокое напряжение от конденсатора вспышки, расположенного позади.)

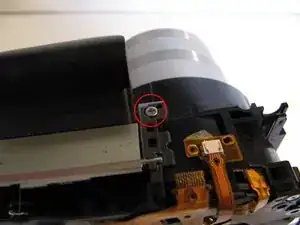

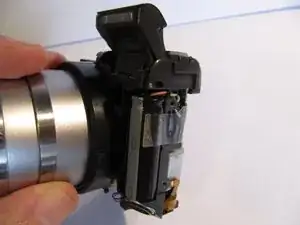

Удалите винт с верхней правой стороны модуля вспышки и отделите модуль вспышки от блока объектива.

(При сборке держите головку вспышки закрытой при повторной установке на блок объектива.)

Шаг 15

Проверьте работу механизма объектива следующим образом.

Аккуратно снимите шлейфовые соединения с двух контактов на задней части мотора.

Подайте питание на мотор от батарейного блока 3 В, подключив его к двум контактам мотора. Подайте положительный полюс на контакт, находящийся спереди объектива, чтобы выдвинуть его, или на задний контакт, чтобы втянуть. (Уберите все шлейфы с рабочего места — случайная подача питания в неверное место может что-то повредить.)

Разборка объектива описана в дополнительном руководстве "Canon PowerShot SX200 IS Lens Disassembly". Это должно позволить диагностировать и, надеюсь, устранить большинство случаев застревания объектива и печально известной ошибки «Lens Error».

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
