Разборка Panasonic Lumix DMC-FZ1000

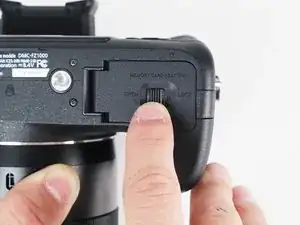

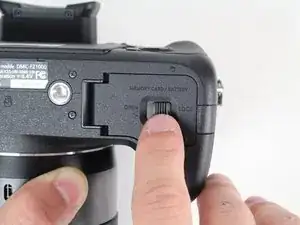

Переместите переключатель на дне камеры с правого положения (LOCK) в левое (OPEN).

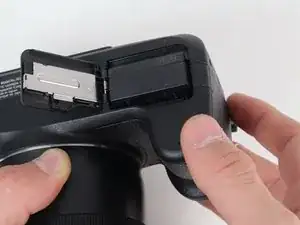

Крышка отсека батареи откроется.

Оттяните вниз рычажок, держащий батарею.

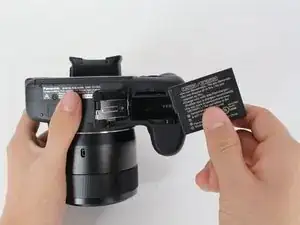

Батарея выскочит из корпуса.

Выньте батарею.

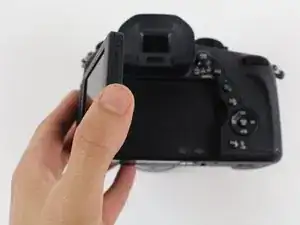

Разверните экран на задней панели камеры на 90 градусов.

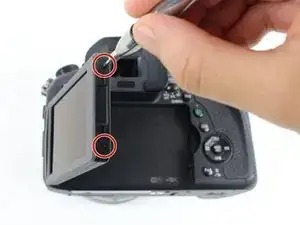

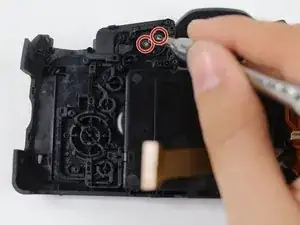

Удалите два винта Phillips #00 длиной 2.2 мм по внешнему краю экрана.

Поверните экран по часовой стрелке на 90 градусов так, чтобы стекло было обращено к видоискателю.

Удалите винт Phillips #00 длиной 4.1 мм по внутреннему краю экрана.

Поверните экран по часовой стрелке ещё на 180 градусов так, чтобы стекло было обращено к дну камеры.

Удалите второй винт Phillips #00 длиной 4.1 мм по внутреннему краю экрана.

На этом шаге вы отщёлкнёте две боковые части пластикового корпуса экрана. Не срывайте ту сторону, которая держит стекло экрана. В противном случае вы порвёте электронный ленточный шлейф, прикреплённый к экрану и оси экрана.

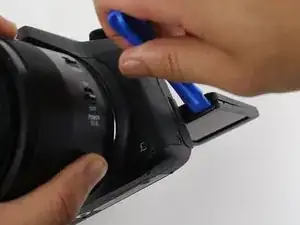

Используйте пластиковый инструмент для вскрытия, чтобы поддеть пластиковый корпус экрана. Возможно, будет удобнее начать поддевать рядом с креплением экрана, а затем обойти корпус по периметру.

Удерживайте сторону, в которой находится стекло экрана. Отложите сторону с надписью LUMIX.

Не вырывайте электронный ленточный шлейф, прикреплённый к экрану и креплению экрана, иначе вы можете его повредить. Для правильного отсоединения этого ZIF‑шлейфа смотрите этот метод по отключению ZIF‑разъёмов.

Потяните, чтобы отсоединить от экрана ленточный ZIF‑шлейф, прикреплённый к оси экрана.

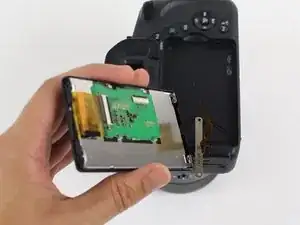

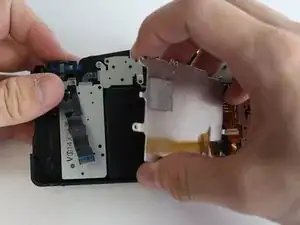

Снимите экран и его корпус с оси экрана.

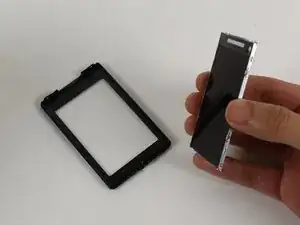

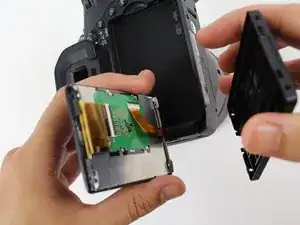

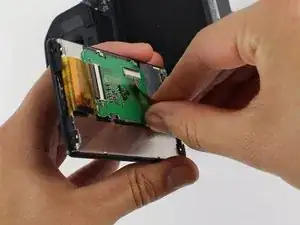

Выньте экран из его пластикового корпуса.

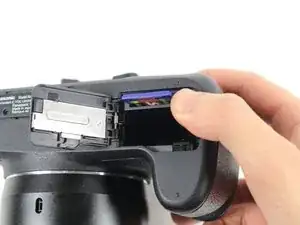

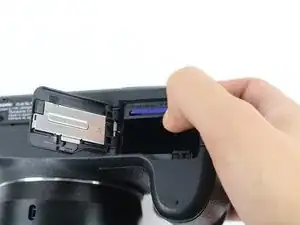

Нажмите на SD‑карту внутри отсека батареи.

SD‑карта выскочит.

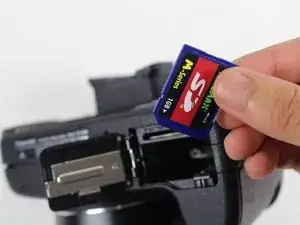

Выньте SD‑карту.

Закройте крышку отсека батареи.

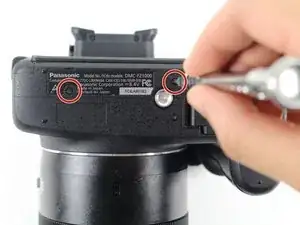

Удалите два винта Phillips #00 длиной 5.2 мм, которые находятся 1) ниже наклейки и 2) выше отверстия крепления штатива на дне камеры.

Можно проигнорировать винт ниже отверстия для штатива.

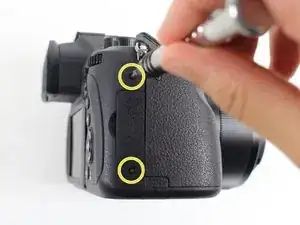

Удалите два винта Phillips #00 длиной 5.5 мм на стороне камеры с разъёмом MIC.

Удалите два винта Phillips #00 длиной 7.0 мм, которые находятся 1) выше и 2) ниже панели HDMI.

Можно проигнорировать винт, проходящий через кожаный материал справа от панели HDMI.

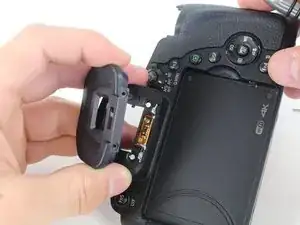

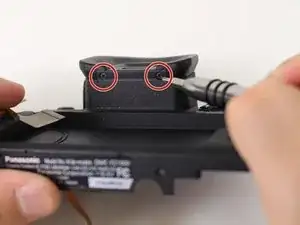

Под окуляром, чуть ниже, находятся два винта, которые крепят окуляр к основному корпусу. Удалите их. После их удаления аккуратно потяните и снимите окуляр и удалите теперь доступные два верхних винта.

Не срывайте заднюю панель. Если вы это сделаете, вы порвёте электронные ленточные шлейфы, прикреплённые внутри камеры и на задней панели.

Осторожно приподнимите заднюю панель, следя за тем, чтобы не повредить шлейфы.

Не вытаскивайте электронные ленточные шлейфы, прикреплённые к плате и задней панели, иначе вы можете их повредить. Для правильного отсоединения этих ZIF‑шлейфов смотрите этот метод по отключению ZIF‑разъёмов.

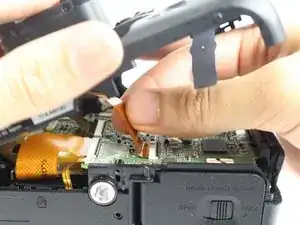

Потяните, чтобы отсоединить от материнской платы два ленточных ZIF‑шлейфа, прикреплённых к задней панели.

Отложите заднюю панель.

Не вытаскивайте электронные ленточные шлейфы, прикреплённые к материнской плате, иначе вы можете их повредить. Для правильного отсоединения этих ZIF‑шлейфов смотрите этот метод по отключению ZIF‑разъёмов.

Потяните, чтобы отсоединить от материнской платы семь ленточных ZIF‑шлейфов.

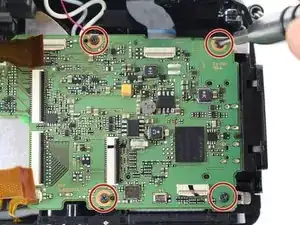

Удалите четыре винта Phillips #00 длиной 5,2 мм в углах материнской платы.

Крепко возьмитесь за левую сторону материнской платы.

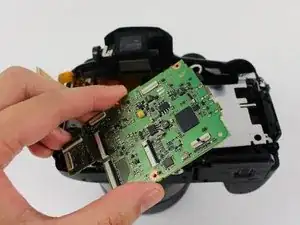

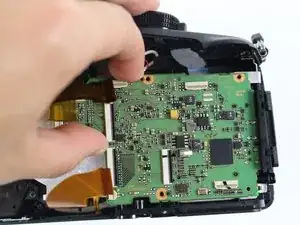

Выньте материнскую плату.

Если материнская плата вынимается с трудом, оттяните её от HDMI-панели и одновременно вытягивайте.

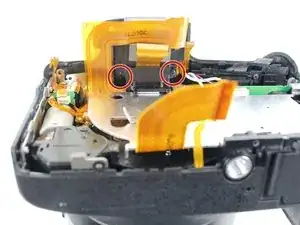

Удалите два винта Phillips #00 длиной 7,0 мм на нижней стороне видоискателя.

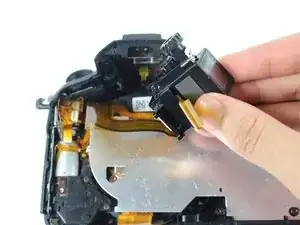

Выньте видоискатель.

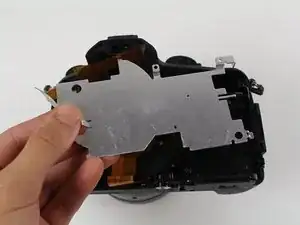

Выньте серебряную металлическую пластину.

Удалите четыре винта Phillips #00 длиной 9,0 мм в четырёх углах объектива.

Толкните объектив вверх с передней/внешней стороны камеры, чтобы снять его.

На этом шаге вы удалите ленту, приклеенную к верхней части нескольких электронных шлейфов. Будьте крайне осторожны при снятии ленты, так как шлейфы очень легко рвутся.

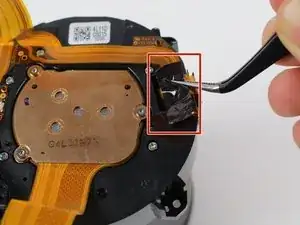

Очень осторожно используйте пинцет, чтобы оторвать чёрную ленту между объективом и металлическим цилиндром.

Очень осторожно используйте пинцет, чтобы оторвать чёрную ленту на правой стороне объектива.

На этом шаге вы будете тянуть тонкие электронные шлейфы пинцетом. Будьте крайне осторожны при подтягивании шлейфов, так как они очень легко рвутся. Чтобы правильно отключить эти ленты с ZIF-разъёмами, смотрите эту технику по отключению ZIF-разъёмов.

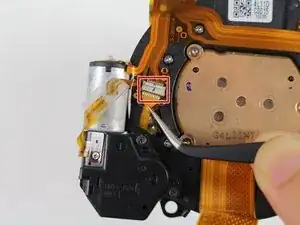

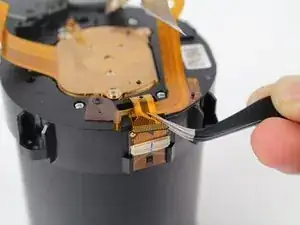

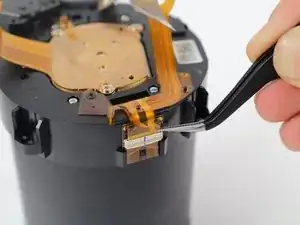

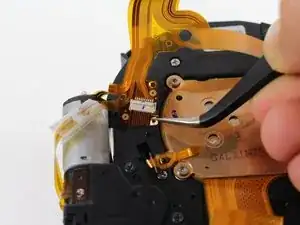

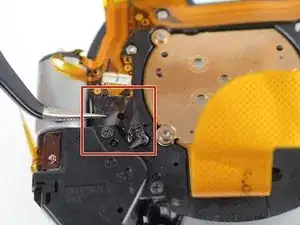

Используя пинцет, очень осторожно потяните, чтобы отсоединить ленту ZIF между объективом и металлическим цилиндром.

Используя пинцет, очень осторожно потяните, чтобы отсоединить ленту ZIF на боковой стороне объектива.

На этом шаге вы отстегнёте электронную ленту. Будьте осторожны при перемещении ленты, так как она легко рвётся.

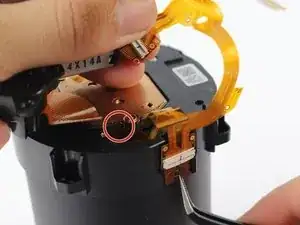

Используйте пинцет, чтобы снять электронную ленту с трёх её фиксаторов между объективом и металлическим цилиндром.

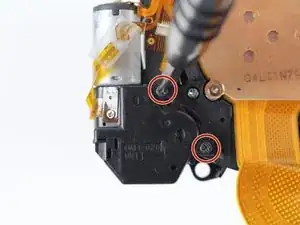

Удалите два винта Phillips #00 длиной 5,0 мм возле объектива сверху моторчика зума.

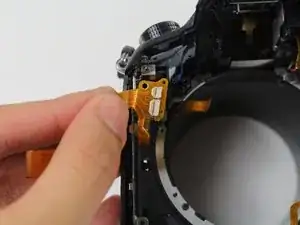

На этом шаге вы переместите электронную ленту. Будьте осторожны при работе с любой частью ленты, так как она легко рвётся.

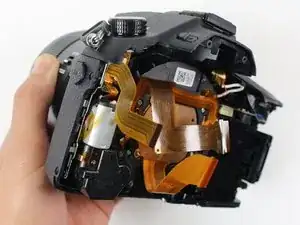

Осторожно снимите моторчик зума с двух его фиксаторов и медленно отодвиньте его в противоположную сторону от объектива.

Возможно, потребуется удалить винт Phillips, который держит трапециевидный участок электронного шлейфа.

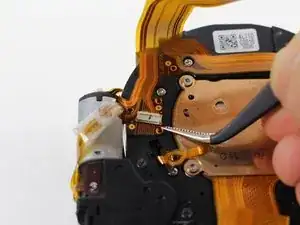

Держа моторчик зума, очень осторожно используйте пинцет, чтобы отщёлкнуть электронную ленту на боковой стороне объектива.

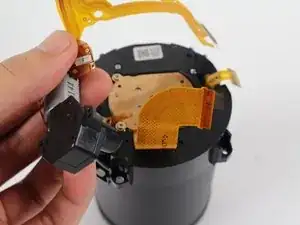

Отложите моторчик зума в сторону.

Держите переднюю часть объектива вниз. Между датчиком и объективом находятся пружины, которые могут выпасть.

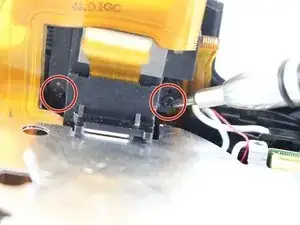

Удалите три винта Torx T5 длиной 4,0 мм, крепящие датчик к объективу.

Выньте датчик.

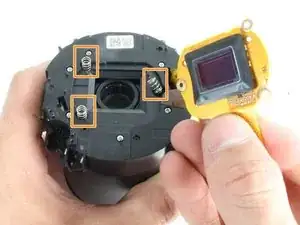

Выньте три пружины сверху объектива.

На этом шаге вы будете использовать пинцет, чтобы вытащить несколько электронных лент. Будьте осторожны при вытягивании лент, так как они легко рвутся. Чтобы правильно отключить эти ленты с ZIF-разъёмами, смотрите эту технику по отключению ZIF-разъёмов.

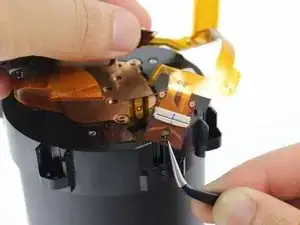

Используя пинцет, очень осторожно потяните, чтобы отсоединить три ленты ZIF рядом с гнездом микрофона.

Удалите винт Phillips #00 длиной 6,0 мм из электронного шлейфа рядом с аудиоразъёмом.

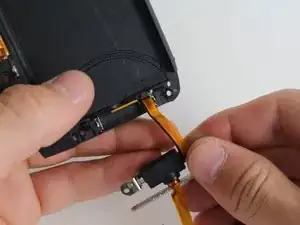

Выньте электронный шлейф рядом с аудиоразъёмом.

Удалите винт Phillips #00 длиной 5,3 мм в нижнем левом углу камеры.

Удалите винт Phillips #00 длиной 7,0 мм рядом с аудиоразъёмом.

Выньте металлическую пластину внутри камеры рядом с аудиоразъёмом.

Отсоедините резиновую крышку аудиоразъёма от самого разъёма.

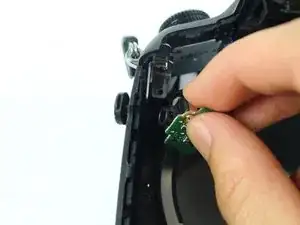

Выньте аудиоразъём.

Отстегните резиновую заглушку аудиоразъёма от её пегa, которая находится внутри камеры.

Отложите резиновую заглушку в сторону.

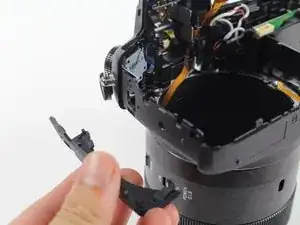

Снимите кожаный материал с левой стороны камеры.

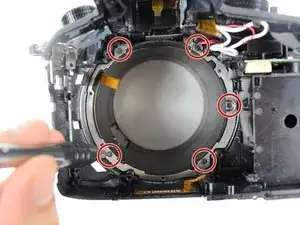

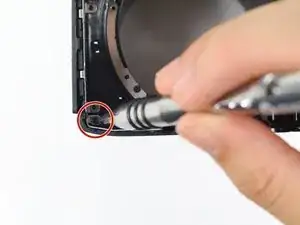

Удалите пять винтов Phillips #00 5,0 мм вокруг отверстия объектива.

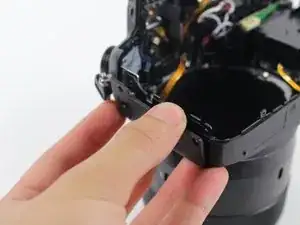

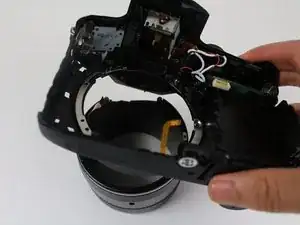

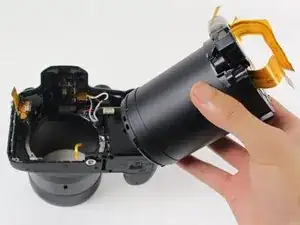

Разделите корпус камеры и корпус объектива.

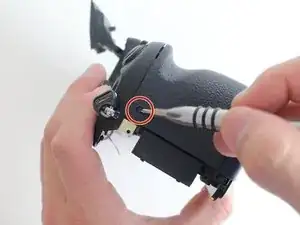

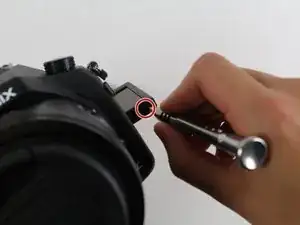

Удалите винт Phillips 5,0 мм под переключателем режима диафрагмы.

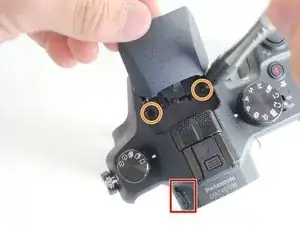

Поднимите вспышку, нажав переключатель OPEN вспышки на верхней части камеры.

Удалите два винта Phillips #00 5,0 мм в отсеке вспышки.

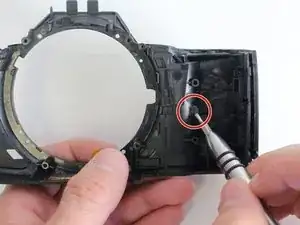

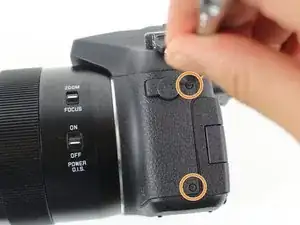

Удалите винт Phillips #00 5,0 мм из оставшегося кожаного покрытия на боковой стороне камеры.

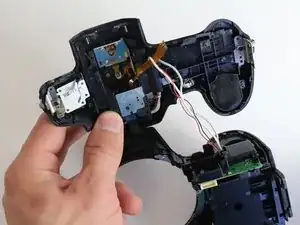

Не дергайте верхнюю панель камеры. В противном случае вы оторвёте электрические провода, которые соединяют панель с корпусом батареи.

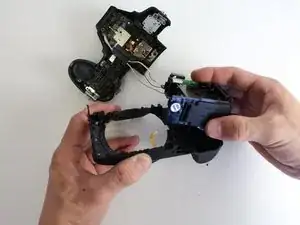

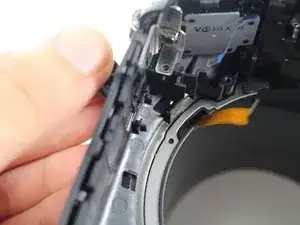

Снимите верхнюю панель камеры.

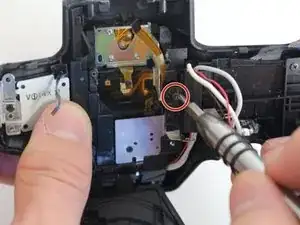

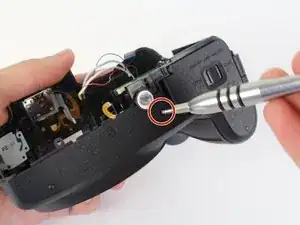

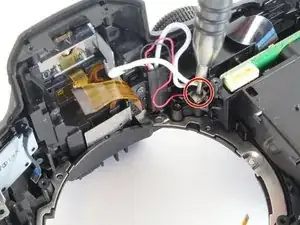

Удалите винт Phillips #00 5,0 мм из пластика, который удерживает электрические провода.

Удалите винт Phillips #00 5,2 мм под отверстием для крепления штатива на нижней части камеры.

Вытяните корпус батареи.

Удалите винт Phillips #00 5,0 мм, который находился под корпусом батареи.

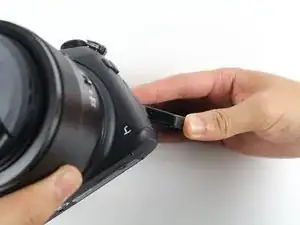

Снимите кожаное покрытие с передней части камеры.

Удалите четыре винта Phillips #000 5,0 мм с центральной металлической пластины внутри задней крышки камеры.

Вытяните центральную металлическую пластину.

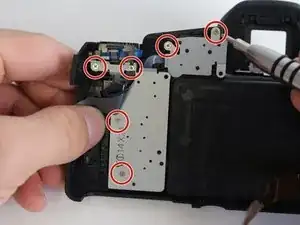

Удалите шесть винтов Phillips #000 5,0 мм с трёх металлических пластин слева от отверстия видоискателя.

Вытяните три металлические пластины.

Удалите два винта Phillips #000 3,0 мм сбоку от отверстия видоискателя.

Выньте крошечную металлическую шайбу.

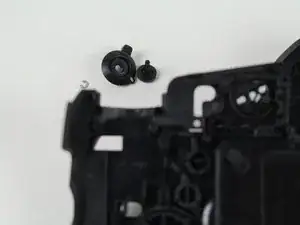

Снимите диск AF/AE LOCK с внешней стороны задней панели камеры.

Удалите два винта 2,3 мм с нижней части резинки видоискателя на внешней стороне задней панели.

Снимите резинку видоискателя.

Удалите два винта Phillips #000 10 мм изнутри оси экрана.

Снимите пластиковое покрытие с внешней стороны оси экрана.

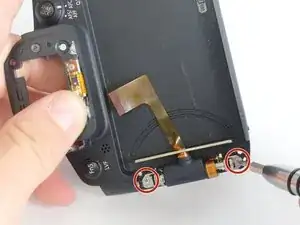

Удалите два винта Phillips #000 6,3 мм с внешней стороны оси экрана.

Снимите ось экрана.

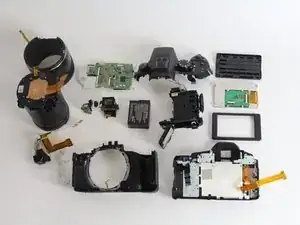

Вы полностью разобрали камеру.
