Замена слота CF в Nikon D70

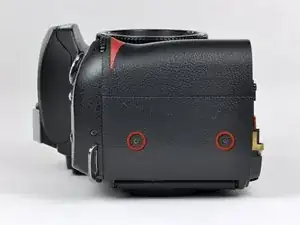

Удалите два крестообразных винта 4,8 мм, крепящих заднюю крышку со стороны батареи к корпусу D70.

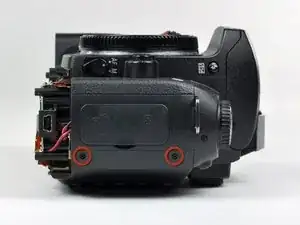

Удалите два крестообразных винта 4,8 мм, крепящих заднюю крышку со стороны разъёмов к корпусу D70.

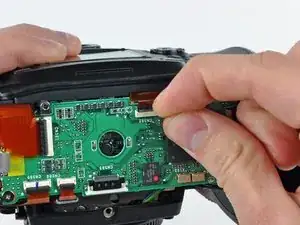

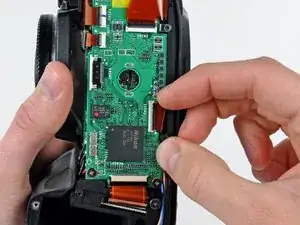

С помощью ногтя отогните фиксирующий язычок ZIF на разъёме ленточного кабеля ЖК‑экрана.

Убедитесь, что вы открываете фиксирующий язычок, а не тянете за сам разъём, установленный на плате.

Выньте ленточный кабель платы ЖК‑экрана из разъёма.

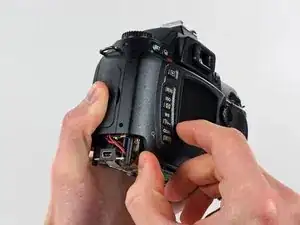

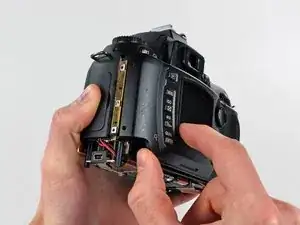

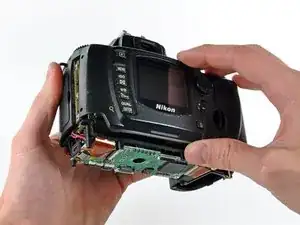

Осторожно оттяните боковые стороны задней крышки от корпуса D70.

Снимите заднюю крышку с корпуса D70, следя за ленточным кабелем платы ЖК‑экрана, который может зацепиться.

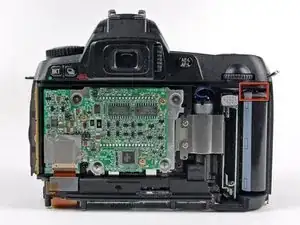

На этом этапе виден конденсатор, его открытые контакты обозначены красным на втором изображении. Хотя они утоплены, не прикасайтесь к контактам, чтобы избежать удара током.

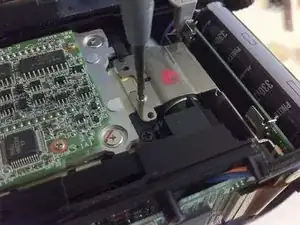

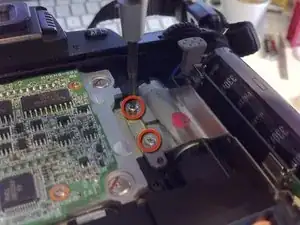

Удалите два крестообразных винта, крепящих держатель слота CF.

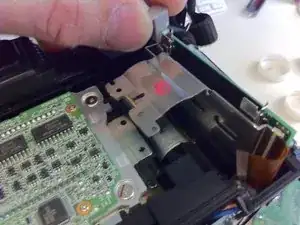

Снимите фольгу, фиксирующую гибкий кабель.

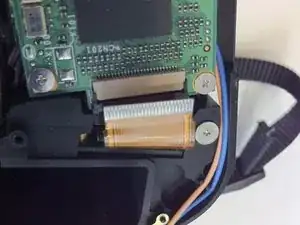

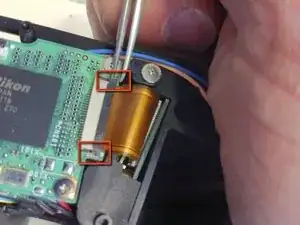

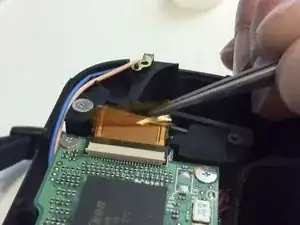

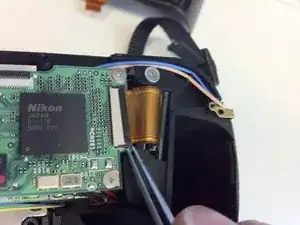

Используйте пинцет, чтобы открыть фиксатор на разъёме ленточного кабеля.

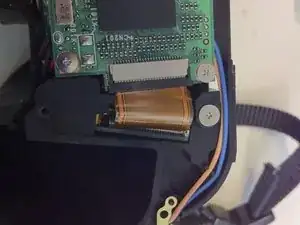

Выньте ленточный кабель из разъёма.

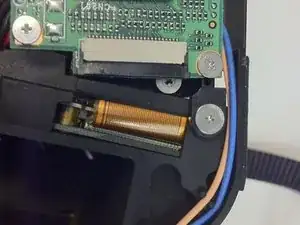

Аккуратно сложите ленточный кабель в направлении слота CF.

Выймите слот из корпуса.

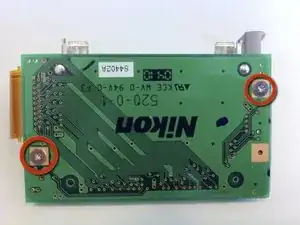

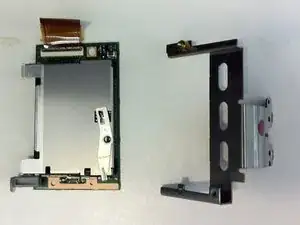

Удалите два крестообразных винта, чтобы отделить держатель от слота.
