Замена объектива Canon Vixia HF R70
Используйте это руководство, чтобы снять и заменить объектив видеокамеры Canon Vixia HF R70.
Шаг 1
Выключите устройство и отключите его от сети.
Разместите камеру так, чтобы батарея была обращена к Вам.
Шаг 2
Найдите защёлку на нижнем крае камеры.
Удерживая батарею на месте, осторожно нажмите на защёлку вниз в направлении объектива.
Шаг 3
Удерживая защёлку нажатой, извлеките батарею, вытащив её из устройства.
Шаг 4
Разместите видеокамеру так, чтобы ремешок на запястье был обращён к Вам.
Найдите свободный конец ремешка.
Шаг 5
Осторожно потяните за свободный конец, чтобы разъединить липучку.
Шаг 6
Найдите «слот» в правом нижнем углу видеокамеры, через который продевается ремешок.
Протяните ремешок через петлю.
Шаг 7
Протяните ремешок через кожаную накладку.
Шаг 8
Протяните ремешок через слот на левой стороне видеокамеры.
Шаг 9
Разместите видеокамеру так, чтобы боковая панель была обращена к Вам.
Найдите два винта Phillips #00 длиной 6 мм на боковой панели.
Удалите винты с помощью отвёртки с наконечником Phillips #00.
Шаг 10
Переверните видеокамеру так, чтобы низ был обращён к Вам.
Используя отвёртку, найдите и удалите четыре винта Phillips #00 длиной 6 мм, соединяющие боковую панель с нижней частью видеокамеры.
Шаг 11
Осторожно снимите боковую панель, подталкивая её вверх от нижней части.
Шаг 12

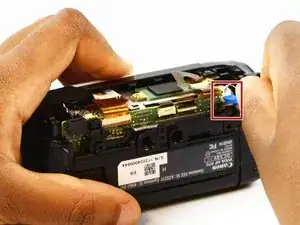

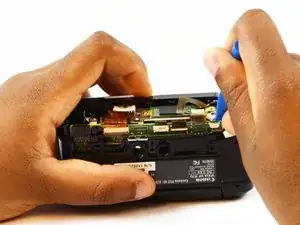

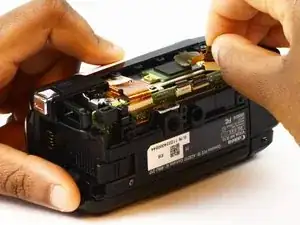

Отключите провода, вставив пластиковый инструмент для вскрытия в маленькую щель.
Начните подталкивать вверх пластиковым инструментом, разъединяя два отсека.
Шаг 13

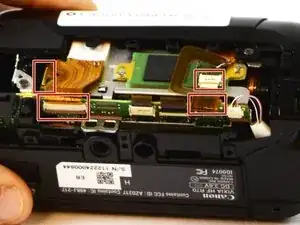

Отключите четыре ZIF-разъёма, крепко схватив разъём и аккуратно потянув.
Шаг 14

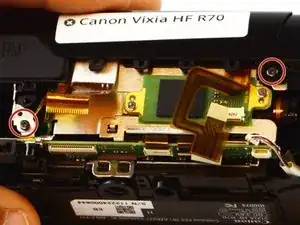

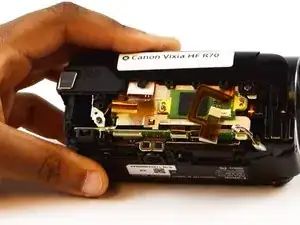

Найдите и удалите два винта Phillips #00 длиной 3 мм на стороне камеры, где была снята боковая панель.
Шаг 15
Переверните камеру на сторону с ЖК-экраном и откройте экран.

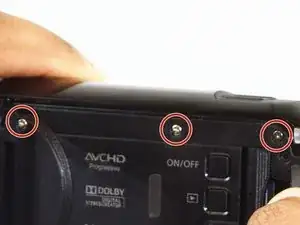

Найдите и удалите три винта Phillips #00 длиной 5 мм, удерживающие верхнюю панель на месте.
Шаг 16

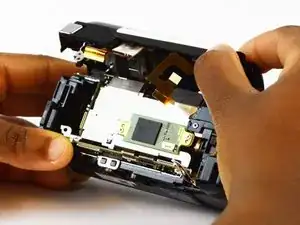

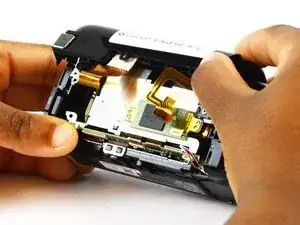

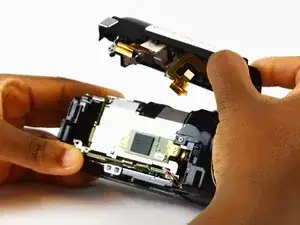

Поднимите панель вверх и отведите её в сторону до полного снятия.
Шаг 17

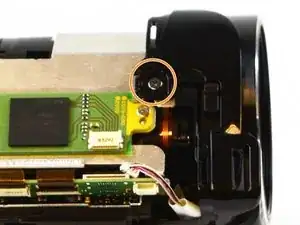

Необходимо удалить три винта Phillips #00 длиной 5 мм — по одному сверху, сбоку и снизу.

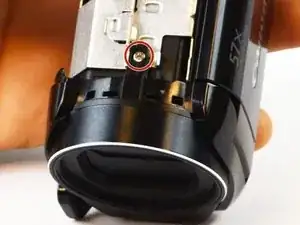

Найдите и удалите винт на верхней стороне камеры.
Найдите и удалите винт на стороне камеры, где вы ранее снимали боковую панель.

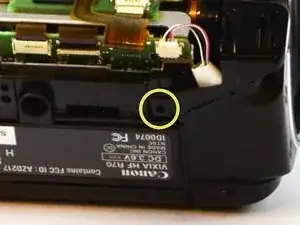

Найдите и удалите винт на нижней части камеры.
Шаг 18

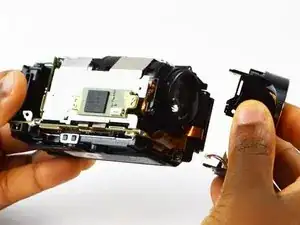

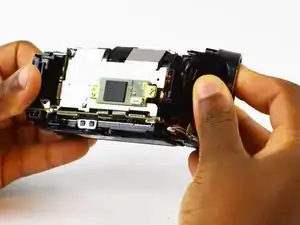

Отведите весь затвор от корпуса камеры, чтобы снять его.
Шаг 19

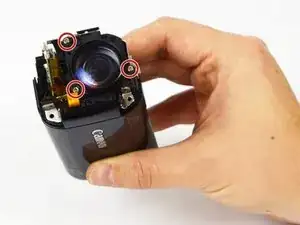

С лицевой стороны камеры найдите и удалите три винта Phillips #00 длиной 5 мм, фиксирующие объектив.
Шаг 20

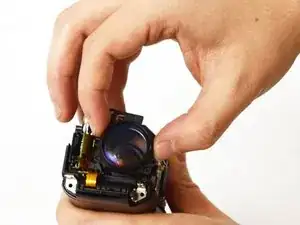

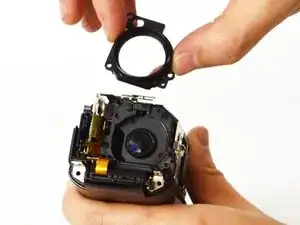

Схватите пластиковые боковины объектива и потяните его от корпуса камеры, чтобы полностью снять объектив.
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
