Замена материнской платы Canon EOS Rebel T4i

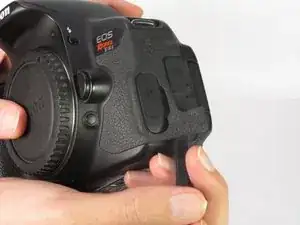

Найдите крышку батарейного отсека в нижней части камеры.

Опустите чёрную язычок, чтобы открыть крышку.

Нажмите серый фиксатор с правой стороны батареи.

Извлеките батарею из гнезда.

Используйте лопатку, чтобы поддеть резиновую накладку и обнажить винты.

Отвинтите четыре винта Torx 5,5 мм с помощью отвертки Torx T6.

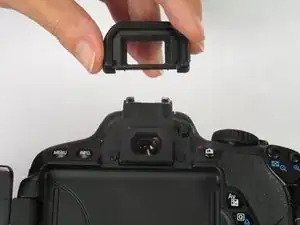

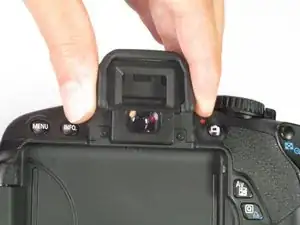

Снимите пластиковую накладку с видоискателя.

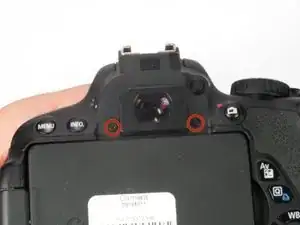

Отвинтите два винта JIS 3,4 мм с помощью отвертки JIS №00.

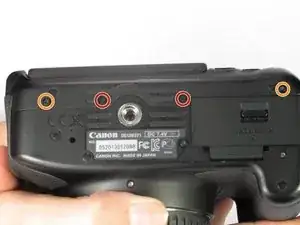

Удалите следующие винты с устройства с помощью отвертки JIS №00:

Два винта JIS 3,4 мм.

Два винта JIS 5,9 мм.

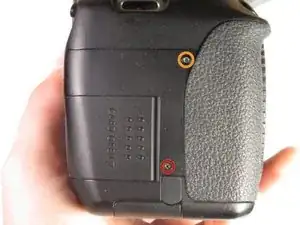

Удалите следующие винты с устройства с помощью отвертки JIS №00:

Один винт JIS 3,4 мм.

Один винт JIS 5,9 мм.

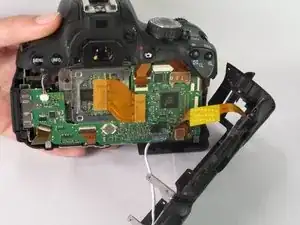

Снимите заднюю панель камеры.

К задней стороне панели прикреплены несколько хрупких кабелей, поэтому снимайте её осторожно.

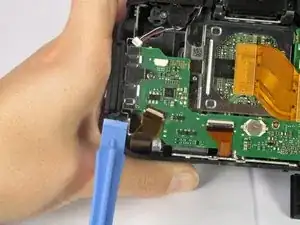

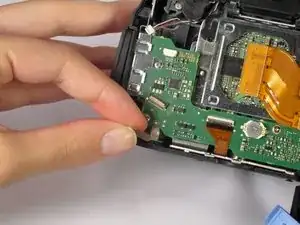

В нижнем правом углу материнской платы отсоедините синий кабель.

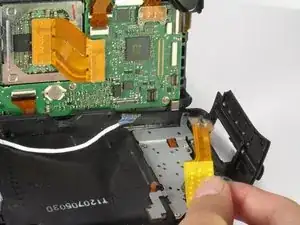

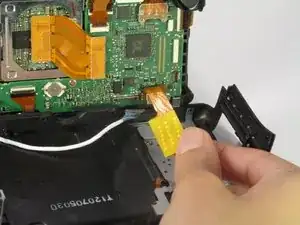

Затем отсоедините лентовый кабель, идущий от материнской платы к задней панели.

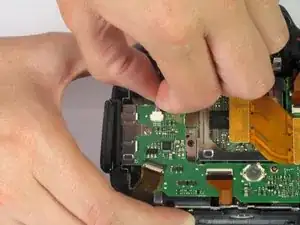

В верхнем левом углу материнской платы снимите маленький многоцветный провод с материнской платы.

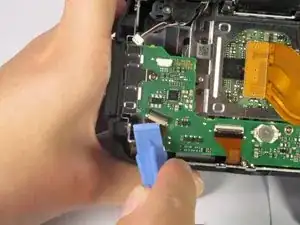

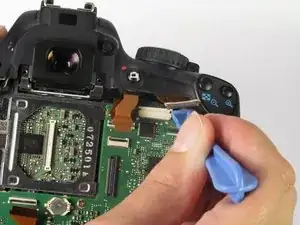

Используйте пластиковый инструмент для вскрытия, чтобы откинуть фиксатор разъёма лентового кабеля.

Осторожно отсоедините лентовый кабель, потянув его от материнской платы.

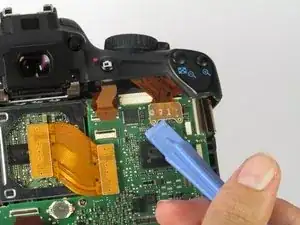

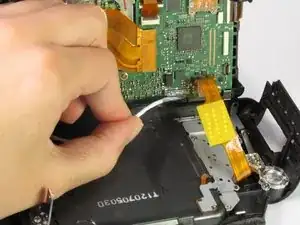

В верхнем правом углу материнской платы с помощью пластикового инструмента для вскрытия снимите прозрачный разъёмный кабель с материнской платы.

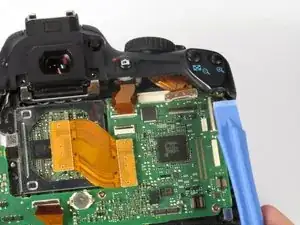

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить лентовый кабель, соединяющий матрицу с материнской платой.

Используйте пластиковый инструмент для вскрытия, чтобы надавить на выемки пластикового разъёма и отсоединить его от материнской платы.

Убедитесь, что все кабели отсоединены от материнской платы.

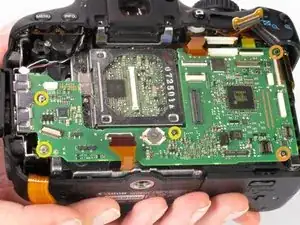

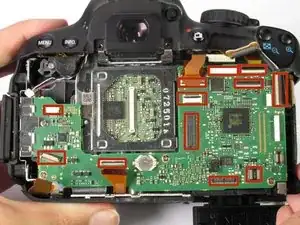

Удалите следующие винты с материнской платы с помощью отвертки JIS №00:

Два винта JIS 3,9 мм.

Три винта JIS 2,9 мм

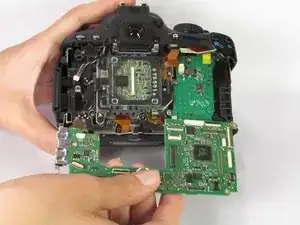

Осторожно извлеките материнскую плату из камеры.
