Замена USB-разъёма Flip Video Ultra
В этом руководстве показано, как снять и заменить USB-разъём, если ваше устройство повреждено или работает некорректно.
Шаг 1

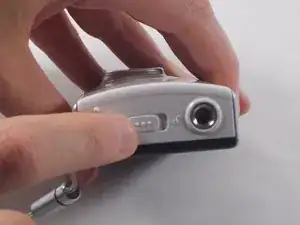

Разблокируйте крышку батареи, сдвинув переключатель в положение «открыто».
Шаг 2
Снимите крышку батарейного отсека, сдвинув её вниз по камере.
Шаг 3

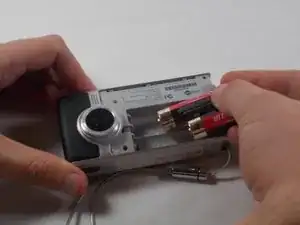

Извлеките аккумуляторы.
Шаг 4

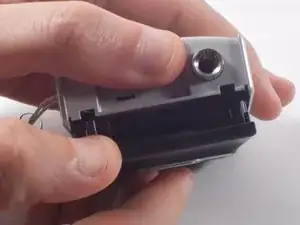

Сдвиньте чёрную верхнюю крышку с корпуса устройства.
Это довольно трудно снять, поэтому не бойтесь приложить небольшое усилие. Фиксатора нет.
Шаг 5

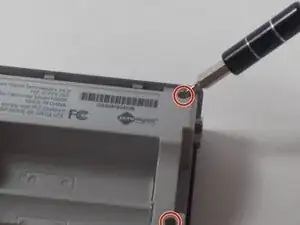

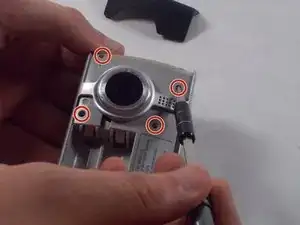

Снимите шесть винтов 1 мм с передней части камеры крестовой отверткой.
Шаг 6

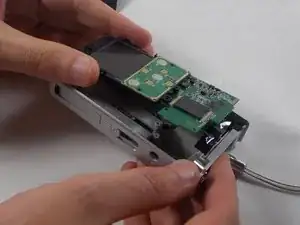

Снимите верхнюю крышку с нижней, чтобы обнажить плату.
Шаг 7

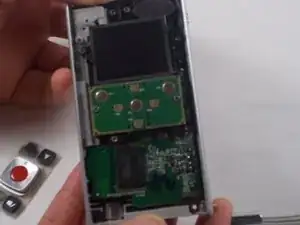

При снятии задней панели резиновые кнопки станут ослабленными и, вероятно, выпадут с платы. Это нормально — их можно легко вернуть на плату после завершения работ.

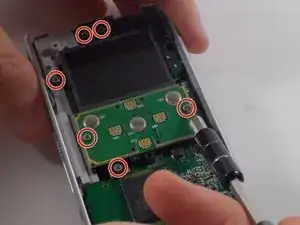

Снимите шесть винтов 1 мм крестовой отверткой №1.
Шаг 8
Аккуратно отделите плату от корпуса.
Шаг 9

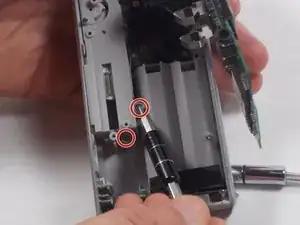

Снимите три винта 1 мм, крепящие USB-разъём и заднюю часть корпуса, крестовой отверткой.
Шаг 10
Аккуратно подденьте USB-разъём с помощью пластикового инструмента для вскрытия.

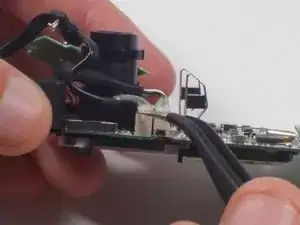

Пинцетом снимите шлейф с материнской платы, аккуратно приподнимая разъём.
Разъём легче снять, если слегка покачивать пинцет при подъёме.
Шаг 11

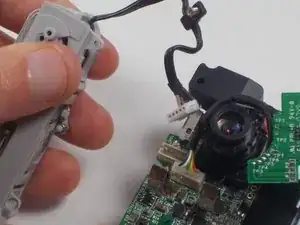

Полностью извлеките USB-разъём и установите новый USB-разъём.
Заключение
Для повторной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
