Замена аккумулятора General Electric Create Jason Wu

Начните с удаления 5 винтов (расположение: по 2 винта с каждой стороны и 1 винт внизу) с помощью биты PH000 в прецизионной крестовой отвертке.

В нашем примере эти винты отсутствовали. Эти винты должны были быть маленькими крестовыми винтами PH000 длиной 1,5 мм.

Эти винты очень маленькие. Чтобы не потерять детали, разместите все мелкие металлические элементы на магнитном коврике для проекта.

После удаления винтов потяните переднюю крышку вверх и от корпуса камеры.

Если снять крышку трудно, используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть переднюю часть, как показано.

Используя руки или инструмент для вскрытия, отожмите серебристую рамку, уделяя особое внимание верхней части камеры, где расположены кнопки, так как там её немного сложнее отодрать.

Если задняя крышка ослабла относительно корпуса камеры, возможно, будет проще сначала выполнить шаг 4, а затем выполнить этот шаг. Действуйте в соответствии с особенностями вашего устройства.

Последней частью корпуса для отсоединения является задняя часть, в которой размещён ЖК-экран.

Экран присоединён ленточным соединителем. Аккуратно оттяните крышку и экран от корпуса камеры, чтобы отсоединить крышку.

ЖК-экран приклеен к задней крышке небольшим количеством клея. Во время этого процесса он может отскочить. Не переживайте, если они отделятся.

Этот разъём и ленточный провод хрупкие, постарайтесь не порвать ленточный провод при отсоединении.

После снятия крышки аккуратно подденьте резиновую прокладку пальцами, если она не выпала на шаге 4.

Прокладка не закреплена в камере, поэтому её можно легко поднять и оторвать.

После удаления прокладки откроются 2 винта с крестообразной головкой, удерживающие плату управления.

С помощью прецизионной крестовой отвертки и биты PH000 отвинтите два винта длиной 1,5 мм.

Хотя 2 винта удалены, плата кнопок всё ещё подключена ленточным соединителем.

Удерживая плату управления за нижнюю часть, аккуратно потяните её от камеры, вынимая ленточный провод из разъёма.

Найдите шесть винтов PH000 длиной 1,5 мм, удерживающих внутреннюю рамку камеры.

С помощью прецизионной крестовой отвертки и биты PH000 выкрутите 6 винтов.

После удаления винтов внутренняя рамка больше не будет прикреплена к корпусу камеры и её можно будет поднять и снять.

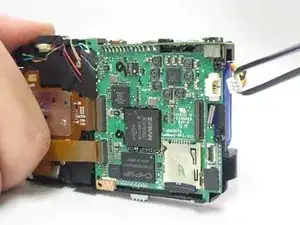

С помощью изогнутых пинцетов аккуратно отсоедините штекер аккумулятора от разъёма.

Некоторые посчитают пинцет лишним для этого шага и вместо него аккуратно отсоединят штекер пальцами.

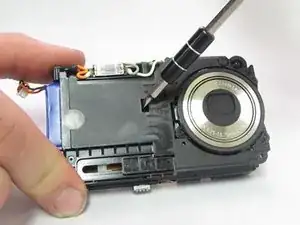

Поставьте плоскую биту 3.0 в прецизионную отвертку.

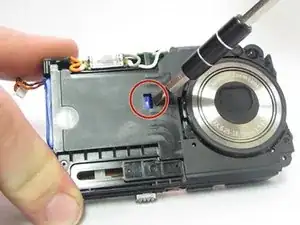

На передней части камеры найдите маленький прямоугольный паз, где видна батарея.

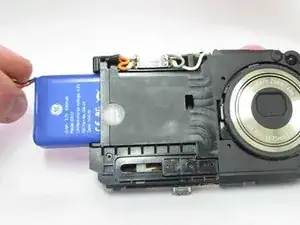

Используйте плоскую биту, чтобы аккуратно поддеть батарею и начать выталкивать её из камеры, чтобы она ослабла.

Не тяните батарею слишком сильно, иначе провода могут порваться.
