Замена внутренней карты памяти General Electric Create Jason Wu

Начните с удаления 5 винтов (расположение: по 2 винта по бокам и 1 винт снизу) с помощью PH000 наконечника в точной крестовой отвертке.

В нашем примере эти винты отсутствовали. Изначально должны были быть небольшие крестовые винты PH000 длиной 1,5 мм.

Эти винты очень маленькие. Чтобы не потерять детали, поместите все мелкие металлические элементы на магнитный рабочий коврик.

После снятия винтов потяните переднюю панель вверх и от корпуса камеры.

Если панель трудно снять, используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть переднюю часть, как показано.

С помощью рук или инструмента для вскрытия отожмите серебристую рамку, уделяя особое внимание верхней части камеры, где находятся кнопки, так как там её сложнее отодрать.

Если задняя панель ослаблена от корпуса камеры, может быть проще сначала выполнить шаг 4, а затем выполнить этот шаг. Действуйте в зависимости от состояния вашего устройства.

Последней частью корпуса, которую нужно отсоединить, является задняя часть с ЖК-экраном.

Экран подключён ленточным кабелем. Аккуратно оттяните корпус и экран от корпуса камеры, чтобы разъединить их.

ЖК-экран приклеен к задней панели небольшим количеством клея. Во время этого процесса он может отслоиться. Не переживайте, если они разъединятся.

Этот разъём и ленточный кабель хрупкие, старайтесь не порвать ленточный кабель при отсоединении.

После снятия корпуса аккуратно подденьте резиновую прокладку пальцами, если она не выпала уже на шаге 4.

Прокладка не закреплена в камере, поэтому её легко приподнять и снять.

После снятия прокладки откроются два винта с крестообразной головкой, удерживающие плату управления.

С помощью точной крестовой отвертки с наконечником PH000 удалите два винта длиной 1,5 мм.

Хотя два винта удалены, плата кнопок всё ещё прикреплена ленточным кабелем.

Удерживая плату за нижнюю часть, аккуратно потяните её от корпуса камеры, вынимая ленточный кабель из разъёма.

Найдите шесть винтов PH000 длиной 1,5 мм, которые удерживают внутреннюю рамку камеры.

Используя точную крестовую отвертку с наконечником PH000, удалите эти 6 винтов.

После удаления винтов внутренняя рамка больше не будет прикреплена к корпусу камеры и её можно будет поднять и снять.

Найдите слот для карты памяти в правом нижнем углу камеры.

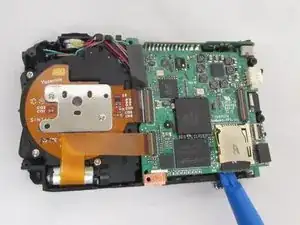

Используя пластиковый инструмент для вскрытия, аккуратно подденьте края правого нижнего угла платы управления.

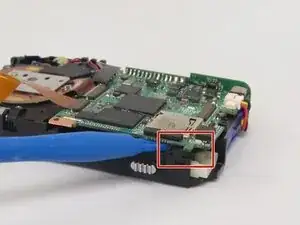

Аккуратно приподнимите нижний правый угол платы, поддевая вверх инструментом для вскрытия.

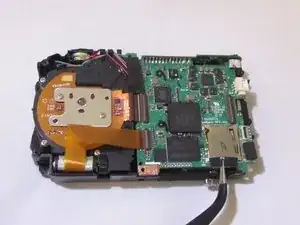

Используя пару точных пинцетов, подденьте один конец под карту памяти.

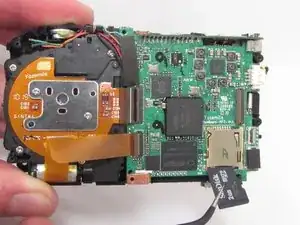

Крепко захватите карту пинцетами и потяните прямо наружу.

Пинцеты могут быть не обязательны на этом шаге — карту памяти можно вынуть и ногтем.
