Как разрядить конденсатор в вашем Polaroid I-2
Используйте это руководство, чтобы разрядить конденсатор вспышки в вашей камере Polaroid I-2.
Конденсатор накапливает энергию для вспышки, и он может сохранять эту энергию в течение некоторого времени — достаточно долго, чтобы пассивный разряд конденсатора был нереалистичен для ремонта. Поэтому используйте инструмент для разряда конденсатора, чтобы снять заряд перед тем, как обращаться к обнаженной основной плате.
Ваш инструмент для разряда конденсатора должен быть рассчитан как минимум на 330 вольт. Альтернативно, вы можете воспользоваться этим руководством, чтобы сделать собственный инструмент для разряда конденсатора.
Шаг 1

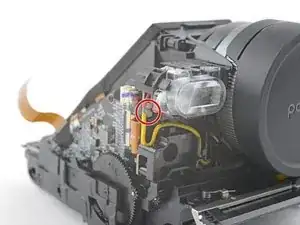

Есть два места для применения инструмента для разряда конденсатора: одно на основной плате и другое непосредственно на конденсаторе.
В этом руководстве будет показано, как применить инструмент для разряда конденсатора к основной плате.
Применение инструмента для разряда конденсатора непосредственно к конденсатору — это аналогичная процедура, но требует удаления большего количества изоляционного геля.
Переверните камеру на левый край, чтобы получить доступ к основной плате сверху.

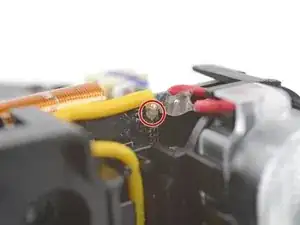

Конечная часть желтого провода конденсатора изолирована гелем.
Конечная часть черного провода конденсатора скрыта за платой, но она не изолирована гелем.
Шаг 2

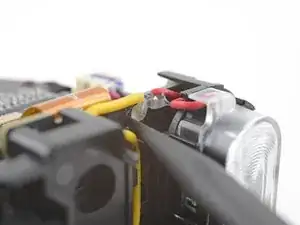

Используйте лопатку, чтобы стереть гель с конца желтого провода.
Не нужно убирать весь гель, просто достаточно, чтобы вывод инструмента для разряда конденсатора коснулся паяного соединения.
Шаг 3

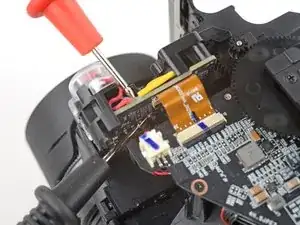

Коснитесь конечной части желтого провода красным положительным выводом.
Вам, возможно, придется прикладывать дополнительное усилие, чтобы проколоть оставшийся гель. Если вы не получаете обратной связи от вашего инструмента, проверьте, прокалывает ли этот вывод гель.
При прикосновении к положительному выводу, коснитесь конечной части черного провода черным отрицательным выводом.
В зависимости от вашего инструмента для разряда, возможно, вам потребуется удерживать выводы в таком положении в течение нескольких минут.
Следуйте инструкциям, включенным с вашим инструментом, чтобы определить, когда ваш конденсатор полностью разряжен.
Заключение
Ремонт не пошел по плану? Попробуйте выполнить некоторые базовые действия по устранению неполадок или обратитесь за помощью в наше сообщество Polaroid I-2 Answers.
