Разборка Fujifilm Instax 210
Это руководство покажет вам, как открыть заднюю и переднюю оболочку. Вы сможете получить доступ к большинству электронных компонентов, вспышке, видоискателю и механизму перевозки. Вам потребуется крестовая отвертка размера 0 или 00 и плоская отвертка.
Шаг 1

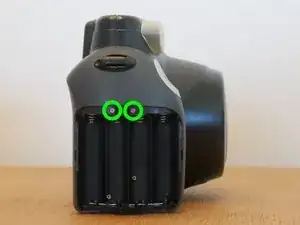

Откройте отсек для батарей, извлеките батареи и удалите два винта Philips.
Извлеките кассету с пленкой из отсека для пленки.
Шаг 2

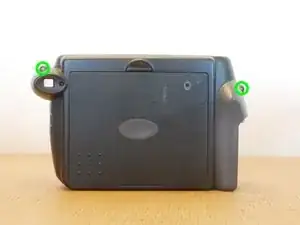

Удалите два винта Philips на задней части.
Шаг 3

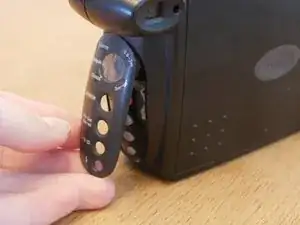

Удалите панель управления сбоку. Начните снизу. Она просто приклеена скотчем.
Шаг 4

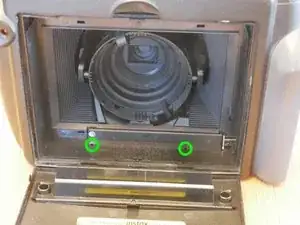

Осторожно потяните заднюю крышку, вдвигая в два отверстия на дне отсека для пленки. Ранее удаленные винты также достаточно для выполнения этой задачи.
Шаг 5

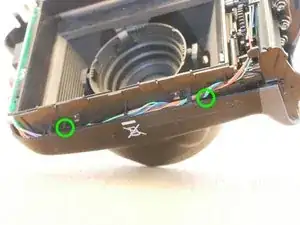

Чтобы снять переднюю крышку, поднимите зажимы, отмеченные на этом изображении. Правый скрыт за проводами.
Шаг 6

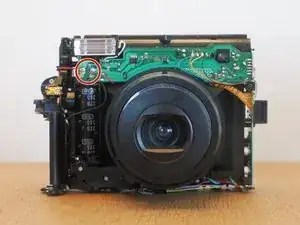

Поздравляем. Вы это сделали. Примечание по безопасности: черный цилиндр под вспышкой, который выглядит как батарея, является конденсатором вспышки. Убедитесь, что он разряжен, прежде чем начинать работу с электроникой.
Заряженные конденсаторы могут представлять опасность электрошока. Убедитесь, что вы разрядили конденсатор, прежде чем начинать работу с устройством.
Чтобы разрядить конденсатор, соедините два отмеченных соединения между вспышкой и конденсатором с помощью большой отвертки или скрепки. Убедитесь, что вы не касаетесь никаких электронных компонентов, кроме этих двух соединений.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
