Замена блока объектива Olympus Stylus Tough TG-2 iHS

Найдите сторону камеры с крышкой разъёма.

Удалите 2 винта с крестообразной головкой Phillips #00 длиной 4.6 мм, крепящие корпус.

Откройте крышку разъёма, сдвинув язычок с меткой «lock», чтобы открыть оранжевую защёлку.

Сдвиньте фиксатор крышки разъёма до появления оранжевого индикатора — дверь отскочит.

Удалите один внутренний винт Phillips #00 длиной 3.77 мм.

Закройте дверцу, чтобы получить доступ к корпусу.

Снимите пальцами чёрный пластиковый корпус, окружающий дверцу разъёма.

Пальцами снимите следующий чёрный пластиковый элемент.

Удалите обнажившиеся два винта.

Найдите сторону камеры со скобой для ремешка и удалите 2 винта Phillips #00 длиной 5.3 мм в рукояти.

Пальцами снимите рукоять, чёрный корпус под ней и осторожно выведите блестящий чёрный корпус под ним.

На дне камеры снимите один винт Phillips #00 длиной 3.5 мм в корпусе под рукоятью.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте и снимите рукоять Olympus.

Снимите красное кольцо вокруг объектива, вращая его против часовой стрелки.

Удалите 2 винта Phillips #00 длиной 3.4 мм, фиксирующие переднюю панель, обнаженные после снятия рукояти.

На дне камеры удалите один винт Phillips #00 длиной 3.4 мм у гнезда штатива, фиксирующий переднюю панель.

Используйте пластиковый инструмент для поддевания, чтобы приподнять и снять переднюю панель.

При снятии будет некоторое сопротивление из‑за наклейки под логотипом GPS.

Чёрное пластиковое кольцо вокруг вспышки может упасть, так как оно больше не зафиксировано.

Чтобы отсоединить экран монитора, удалите следующие 7 винтов:

Найдите вспышку и удалите 2 винта Phillips #00 длиной 9.23 мм и 14.87 мм.

Найдите крышку аккумуляторного отсека и удалите один винт Phillips #00 длиной 3.37 мм.

На дне камеры удалите один винт Phillips длиной 3.58 мм возле гнезда штатива.

На передней панели найдите и удалите 2 угловых винта Phillips #00 длиной 9.2 мм со стороны проушины ремешка и нижний угловой винт Phillips #00 длиной 14.87 мм у батареи.

Пальцами отожмите защёлки корпуса по обеим сторонам камеры и опустите корпус монитора вниз.

С помощью лопатки аккуратно подденьте экран, отделяя его от корпуса камеры.

Найдите зажим для белого шлейфа.

Используйте лопатку, чтобы приподнять зажим и освободить шлейф.

Найдите зажим для оранжевого шлейфа между материнской платой и блоком объектива.

Используйте лопатку, чтобы приподнять зажим и освободить шлейф.

Далее подденьте белый разъём лопаткой, чтобы освободить экран от устройства.

Корпус и монитор будут отделены.

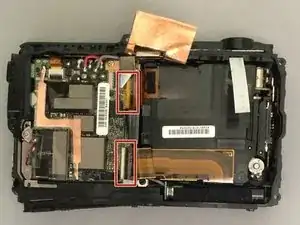

Найдите центр корпуса объектива и отсоедините 2 самых больших шлейфа, поднимая малые защёлки пальцем.

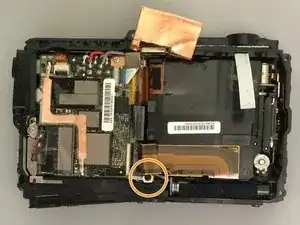

Удалите винт Phillips #00 и серебряный металлический натяжитель под винтом.

С помощью лопатки аккуратно приподнимите шлейф из удерживающего зажима.

Пальцами отогните медную защитную пленку назад.

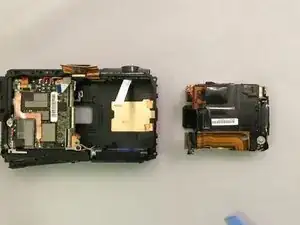

Используя пластиковый инструмент для поддевания, выпрямите и снимите блок объектива с камеры.

Чтобы избежать повреждений, подденьте блок объектива от центра бокового корпуса.
