Замена кнопки спуска/питания Olympus Stylus Tough TG-2 iHS

Найдите сторону камеры с крышкой разъёма.

Удалите 2 винта с крестообразным шлицем Phillips #00 длиной 4.6 мм, держащие корпус.

Откройте крышку разъёма, сдвинув язычок с маркировкой lock, чтобы открыть и показать оранжевый цвет.

Сдвиньте фиксатор крышки разъёма, чтобы появился оранжевый цвет, и дверца откроется пружинящим движением.

Удалите один внутренний винт Phillips #00 длиной 3.77 мм.

Закройте дверцу, чтобы получить доступ к корпусу.

Снимите пальцами чёрный пластиковый корпус вокруг дверцы разъёма.

Снимите пальцами следующий чёрный пластиковый элемент.

Удалите два обнажившихся винта.

Найдите сторону камеры со скобой для ремешка и снимите 2 винта Phillips #00 длиной 5.3 мм в рукоятке.

Пальцами снимите рукоятку, чёрный корпус под ней и аккуратно извлеките блестящий чёрный корпус ниже.

Снизу камеры удалите один винт Phillips #00 длиной 3.5 мм в корпусе под рукояткой.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте и снимите захват Olympus.

Снимите красное кольцо вокруг объектива, поворачивая его против часовой стрелки.

Удалите 2 винта Phillips #00 длиной 3.4 мм, фиксирующие лицевую панель, обнаженную после снятия захвата.

Снизу камеры удалите один винт Phillips #00 длиной 3.4 мм у разъёма штатива, фиксирующий лицевую панель.

Используйте пластиковый инструмент, чтобы поддеть и снять лицевую панель.

Будет некоторое сопротивление из-за наклейки прямо под логотипом GPS.

Чёрное пластиковое кольцо вокруг вспышки может упасть, так как оно больше не закреплено.

Чтобы отсоединить экран монитора, удалите следующие 7 винтов:

Найдите вспышку и удалите 2 винта Phillips #00 длиной 9.23 мм и 14.87 мм.

Найдите крышку батарейного отсека и удалите один винт Phillips #00 длиной 3.37 мм.

Снизу камеры удалите один винт Phillips длиной 3.58 мм рядом с разъёмом штатива.

На лицевой панели найдите и удалите 2 угловых винта Phillips #00 длиной 9.2 мм со стороны проушины ремешка и нижний угловой винт Phillips #00 длиной 14.87 мм у батарейного отсека.

Пальцами отожмите защёлки корпуса по обеим сторонам камеры и опустите корпус монитора вниз.

С помощью лопатки аккуратно подденьте экран, отделяя его от корпуса камеры.

Найдите защёлку для белого шлейфа.

Используйте лопатку, чтобы поднять защёлку и освободить шлейф.

Найдите защёлку для оранжевого шлейфа между платой и блоком объектива.

Используйте лопатку, чтобы поднять защёлку и освободить шлейф.

Далее подденьте белый разъём лопаткой, чтобы освободить экран от устройства.

Корпус и монитор будут разделены.

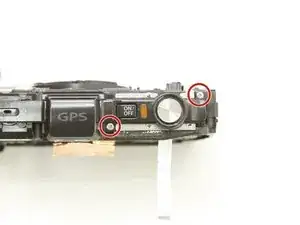

Удалите 2 винта Phillips (размер) из пластикового корпуса вокруг кнопки спуска.

Пальцами аккуратно снимите пластиковую деталь, закрывающую кнопку спуска и кнопку питания.

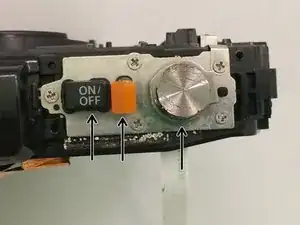

Кнопки спуска, питания и оранжевая крышка подсветки теперь ослаблены.

Аккуратно потяните вверх кнопку питания и оранжевую кнопку, чтобы снять их.

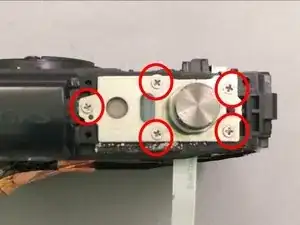

Удалите 5 винтов Phillips #00, окружающих кнопку спуска.

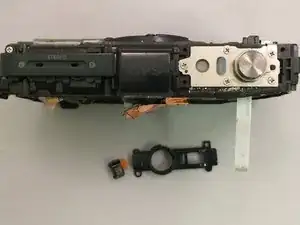

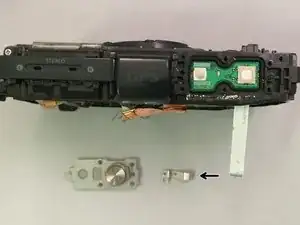

Снимите защитную пластину и резиновую часть под ней.

При снятии маленькой металлической пластины, лежащей на защитной пластине и уходящей вниз по лицевой части камеры, обратите внимание на её ориентацию.

Положите камеру объективом вниз.

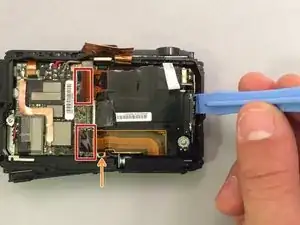

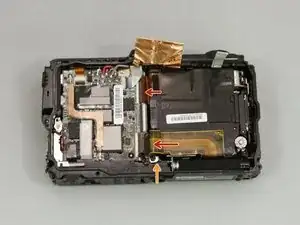

Найдите центр корпуса объектива и отсоедините два самых больших шлейфа, подняв маленькие защёлки пальцем.

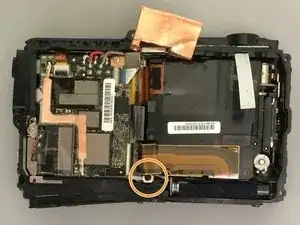

Удалите винт Phillips #00 и серебряный металлический натяжитель под этим винтом. Удалите винт Phillips (размер) рядом с шлейфом.

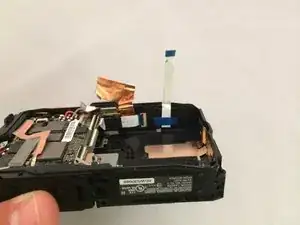

С помощью лопатки аккуратно приподнимите ленточный кабель из держателя.

Пальцами отогните медное покрытие.

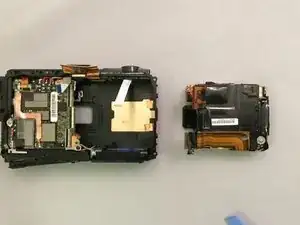

Используя пластиковый инструмент для поддевания, отожмите блок объектива от камеры.

Чтобы не повредить устройство, при снятии блока объектива поддевать следует только металлические крышки.

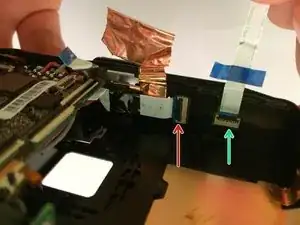

Поверните камеру, чтобы увидеть внутреннюю нижнюю часть корпуса затвора. Вы увидите 2 ленточных кабеля.

У основания длинного кабеля удалите синюю ленту и с помощью лопатки переверните защёлку, приподняв кабель.

У основания короткого кабеля с помощью лопатки переверните защёлку, приподняв кабель.

Пальцами или лопаткой теперь можно снять плату затвора.
