Замена крышки отсека батареи Nikon Coolpix 5400

Это руководство позволяет заменить крышку отсека батареи в Nikon Coolpix 5400.

Чтобы получить доступ к запрессованному штифту, удерживающему крышку батарейного отсека, необходимо снять заднюю панель корпуса.

Будьте осторожны, чтобы не уронить запрессованный штифт внутрь корпуса камеры при извлечении пинцетом.

Для замены потребуются: отвертка с плоским шлицем, отвертка Phillips №0, пинцет и пластиковый инструмент для вскрытия.

Извлеките аккумулятор перед началом любых работ, чтобы избежать поражения электрическим током.

Шаг 1

Удалите один винт Phillips №0 длиной 3 мм с верхней части задней крышки камеры.

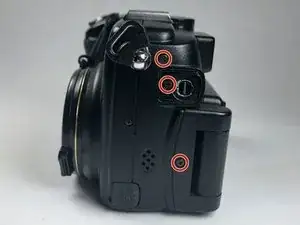

Удалите три винта Phillips №0 длиной 3 мм с боковой стороны задней крышки.

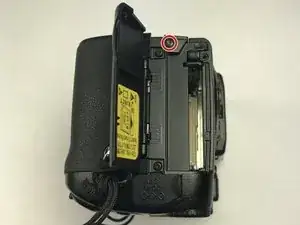

Поднимите крышку отсека карты памяти.

Удалите один винт Phillips №0 длиной 3 мм с боковой стороны задней панели корпуса.

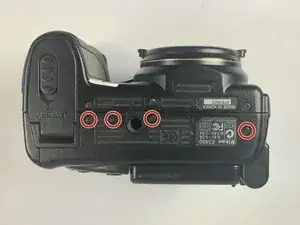

Удалите четыре винта Phillips №0 длиной 3 мм с нижней части задней панели корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отщелкнуть заднюю панель корпуса от корпуса камеры.

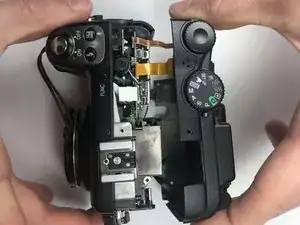

Очень аккуратно оттяните заднюю панель от камеры.

Соединительные кабели очень хрупкие и легко ломаются.

Переверните камеру так, чтобы снизу была обращена вверх.

Сдвиньте защёлку, чтобы открыть крышку батарейного отсека.

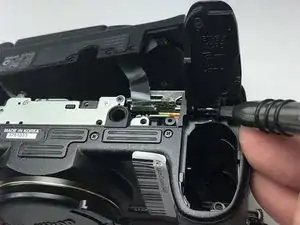

С помощью отвертки с плоским шлицем сильно нажмите на запрессованный штифт, чтобы освободить его из петли держателя.

Нажимайте влево на половину длины штифта.

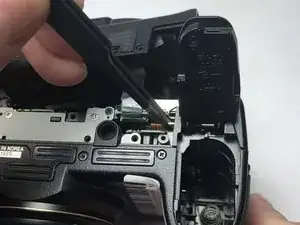

Ухватите запрессованный штифт точным пинцетом и вытащите его из держателя.

Не роняйте штифт внутрь корпуса камеры.

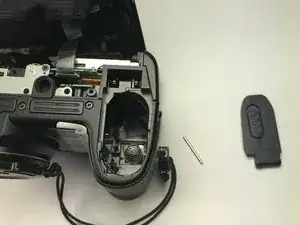

Снимите крышку отсека батареи, поддев и вынув её из корпуса камеры.

Для сборки устройства выполните указанные инструкции в обратном порядке.

Перевод руководства с ifixit.com
