Регулировка дальномера ГОМЗ Ленинград

Камеры

В этом руководстве описывается, как отрегулировать горизонтальное и вертикальное выравнивание дальномера камеры ГОМЗ Ленинград.

Ленинград имеет уникальный раздельный видоискатель, где фокусный участок является самостоятельным изображением, а не двумя изображениями, наложенными друг на друга. Когда камера дальномера активирована, участок остается неподвижным, а остальная часть изображения перемещается.

Для всех регулировок с помощью винтов в этом руководстве нанесите несколько капель ацетона перед поворотом, чтобы растворить любые крепежи, если винт заедает. Не применяйте силу к винтам, так как они легко срываются. После настройки можно нанести лак для ногтей, чтобы закрепить винт.

Шаг 1

Вертикальное выравнивание можно регулировать без разборки верхней крышки камеры. Однако ту же регулировку можно выполнить с снятой верхней крышкой или извлеченной сборкой дальномера.

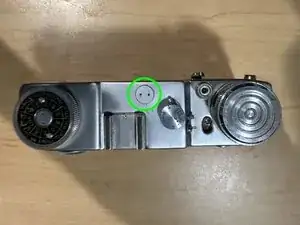

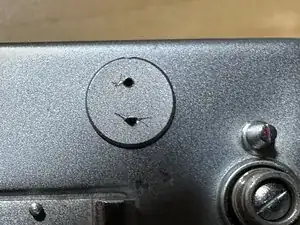

Снимите крышку регулировочного винта, поворачивая её с помощью ключа для линз или специального инструмента. Обратите внимание, что она использует байонетное крепление без резьбы, поэтому потребуется не более 90˚ поворота.

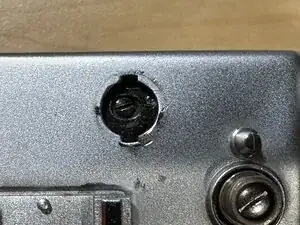

При необходимости отрегулируйте вертикальное выравнивание. Тот же регулировочный винт используется при регулировке в более разобранном состоянии.

Шаг 2

Этот шаг необходим только в том случае, если дальномер значительно смещен по горизонтали.

Удалите сборку дальномера, следуя руководству по разборке Ленинграда.

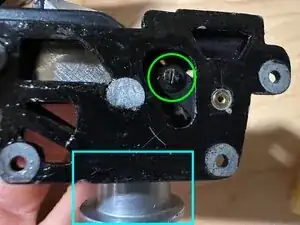

Затяните окуляр (синий квадрат) обратно в сборку дальномера для просмотра во время регулировки.

Ослабьте винт, обведенный зеленым. Осторожно сдвиньте рычаг, зажатый винтом, чтобы отрегулировать положение зеркала. Внимание: регулировка очень чувствительна.

Затяните винт, временно вставьте сборку дальномера обратно в корпус. Убедитесь, что участок дальномера находится в пределах нормы с помощью объектива.

Шаг 3

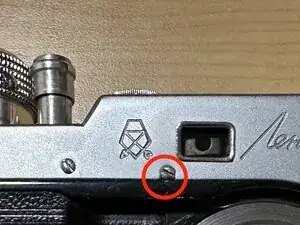

Снимите винт крышки горизонтальной регулировки (обведенный красным).

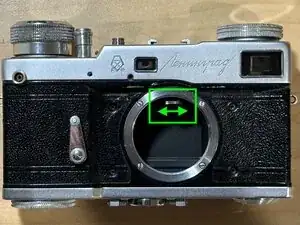

Установите объектив на камеру и сфокусируйте его на бесконечность. Связь дальномера на объективе должна быть откалибрована.

Выберите объект на большом удалении. С помощью плоской отвёртки 1 мм поверните регулировочный винт так, чтобы объект находился в фокусе на дальномере.

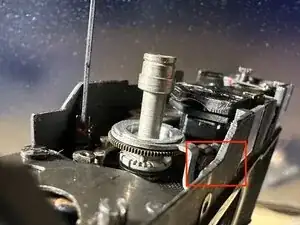

Местоположение регулировочного винта и его относительное положение относительно открывания крышки отмечены красным квадратом.

Шаг 4

Поместите объект на расстоянии 1 метра от дальномера.

Сфокусируйте объектив на отметке 1 метр.Перевод руководства с ifixit.com
