Lomo LC-A: ремонт экспонометра / счётчика снимков

Извлеките три батарейки типа LR44.

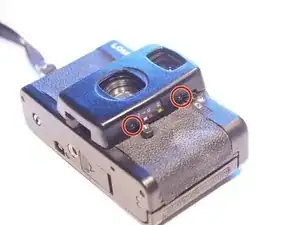

Выкрутите четыре винта (крестовая отвёртка, 2,7 мм), расположенные с левой и правой сторон передней крышки. Поднимите крышку строго вверх. Иногда она прилегает очень плотно — приложите аккуратное усилие.

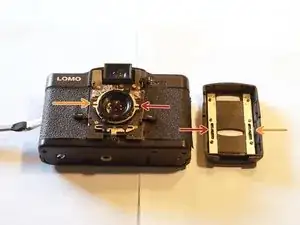

При сборке убедитесь в правильном совмещении штифтов и пазов. Лучше всего, если всё будет выровнено «по центру» как на корпусе камеры, так и на крышке.

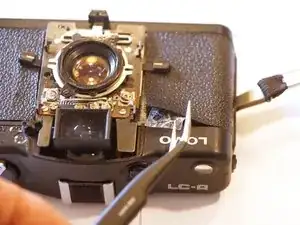

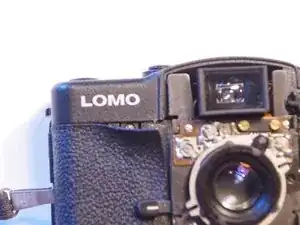

С помощью скальпеля или острого ножа снимите клей и открепите кожу в области рукоятки. Под ней скрыты винты.

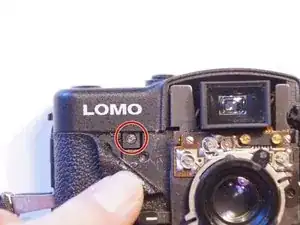

Тот, что показан на фото №3, нужно будет выкрутить на следующем шаге.

Выкрутите показанный на предыдущем шаге винт спереди (чёрный, под шлиц, 4 мм).

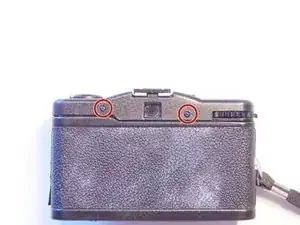

Выкрутите два чёрных винта с крестовой головкой (3,8 мм) с задней стороны.

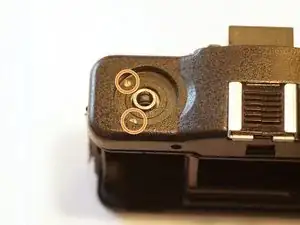

Ещё два винта (серебристые, под шлиц, 3,5 мм) скрыты под перемоточной рукояткой. На следующем шаге показано, как до них добраться.

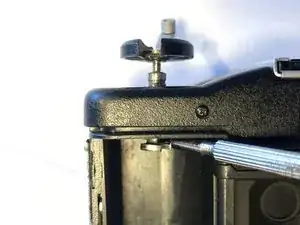

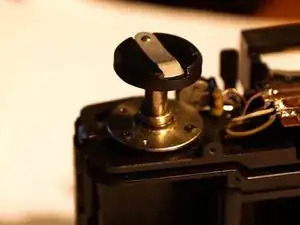

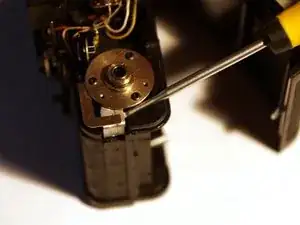

Если заблокировать вал отвёрткой, как показано на фото, рукоятку можно полностью снять, повернув её против часовой стрелки.

Чтобы задняя крышка не захлопнулась и её можно было снова открыть, рекомендуется после этого закрепить рукоятку обратно.

Альтернативно можно открыть заднюю крышку, поддев отвёрткой металлическую скобу, как показано на изображении.

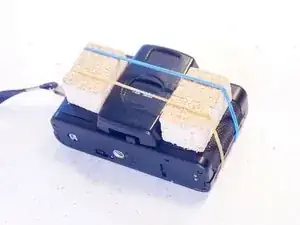

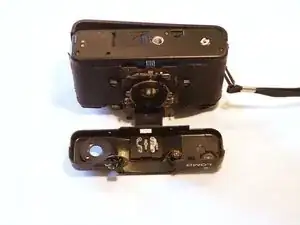

Поверните камеру вверх дном и аккуратно снимите крышку. Это поможет удержать кнопку сброса на месте.

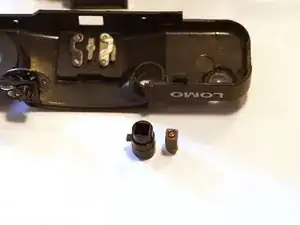

Снимите кнопку спуска. Она состоит из двух соединённых между собой деталей. При сборке убедитесь, что детали правильно ориентированы и плотно соединены.

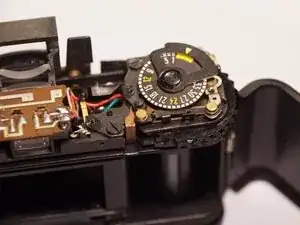

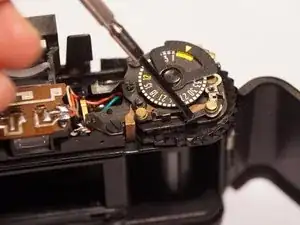

Если счётчик вообще не работает: проверьте два небольших чёрных рычажка.

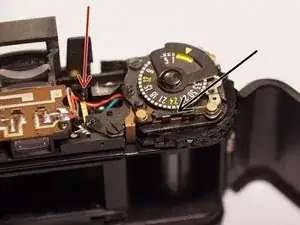

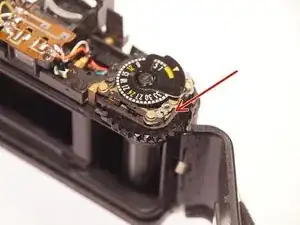

Несколько раз нажмите на спусковую кнопку и отпустите её, нажав на механизм спуска (см. красную стрелку на рис. 1; механизм работает и без батареек), чтобы увидеть, двигается ли и как именно работает счётчик.

Передвигайте рычажки туда-обратно отвёрткой; иногда они находятся не в зацеплении или смещены.

Если счётчик при открытии задней крышки не возвращается к значению «ноль»:

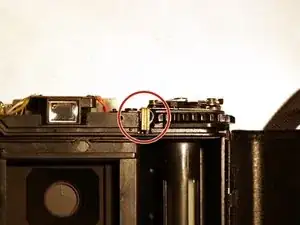

Медный рычаг освобождается при открытии задней крышки (см. выступ на крышке), что и сбрасывает счётчик.

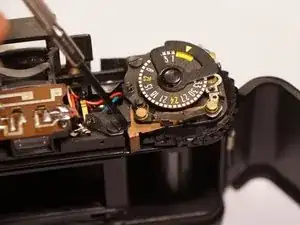

Передвиньте рычаг отвёрткой, чтобы проверить, сбрасывается ли счётчик корректно.

Проверьте плавность хода механизма. Если рычаг не возвращается самостоятельно, можно нанести каплю качественного масла для швейных машин (нельзя использовать WD-40 или аналоги).

В этом случае причиной был сломанный пружинный элемент. Эта пружина создаёт достаточное натяжение, чтобы рычаг освобождался и счётчик сбрасывался при открытии задней крышки.

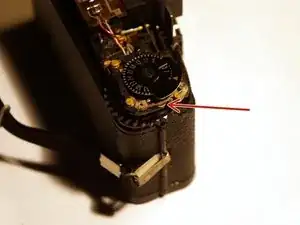

На рис. 2 показана целая пружина с другой Lomo.

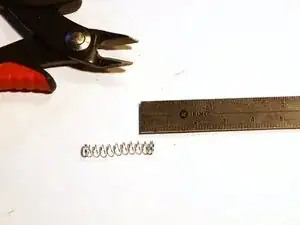

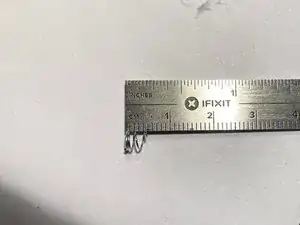

Укоротите пружину от шариковой ручки до длины около 4 мм.

Установите эту пружину за медный рычаг. Это компенсирует потерю натяжения оригинальной медной пружины.

Соберите все детали в обратной последовательности.

Я использовал тонкий двусторонний скотч, чтобы прикрепить кожу обратно к корпусу.

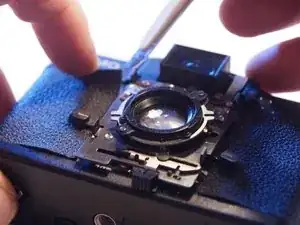

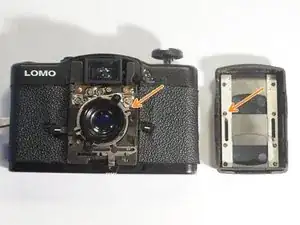

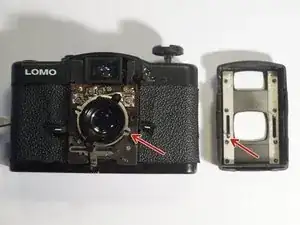

При установке передней панели сначала выровняйте фиксатор и переднюю панель «по центру». Установите переднюю панель и аккуратно передвигайте слайдер туда-обратно, пока он не зацепит фиксаторы. После этого рычаг снова сможет открывать и закрывать замки.

Теперь Вы можете делать прекрасные снимки на свою Lomo!
