Замена динамика Amazon Echo Look
Это руководство подробно описывает, как заменить динамик в устройстве Amazon Echo Look. Динамик отвечает за одну из основных функций устройства — передачу речи Алексы пользователю.
Шаг 1
Убедитесь, что устройство полностью выключено и отключено от источника питания, вынув штекер адаптера питания из задней части устройства.
Шаг 2
Если подставка устройства прикреплена, снимите её, повернув основание устройства к себе, пока она не отсоединится.
Шаг 3
Нагрейте переднюю панель с помощью iOpener.
Может помочь закрепление iOpener на устройстве.
Нагревайте устройство 5–10 минут, чтобы размягчить клей.
ВНИМАНИЕ: iOpener и устройство могут быть горячими.
Шаг 4
Подденьте джимми между экраном и корпусом, пока не появится отверстие.
Вставьте медиаторы для фиксации зазора по мере необходимости.
Используйте лопаточку, чтобы пройти по периметру передней панели и оторвать оставшиеся участки клея.
Этап 3 может потребоваться повторить, так как этап 4 чувствителен к времени.
Шаг 5
Снимите переднюю панель, поддев лопаткой в верхней части устройства.
Шаг 6

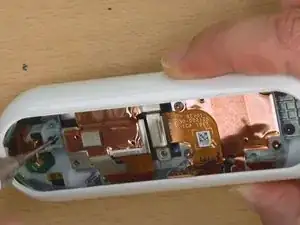

Удалите винты из средней рамки с помощью отвёртки Torx T5.
Поднимите среднюю рамку.

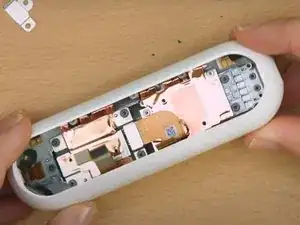

Снимите восемь винтов, крепящих серую металлическую деталь, используя отвёртку Torx T5.
Шаг 7
С помощью лопатки аккуратно приподнимите шлейф до его отсоединения.
Шаг 8

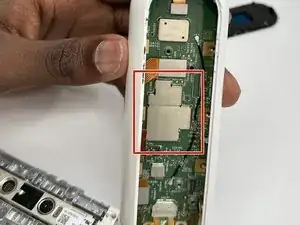

С помощью лопатки отожмите модуль Wi‑Fi от материнской платы.
Шаг 9

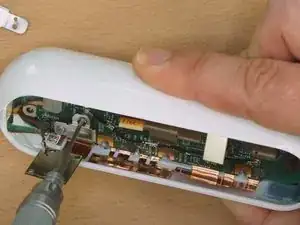

Снимите пять винтов с материнской платы с помощью отвёртки Torx T4.
Снимите все присоединённые детали.
Наклонив устройство, выведите материнскую плату под углом для извлечения.
Шаг 10
Удалите винты с помощью отвёртки Torx T4.

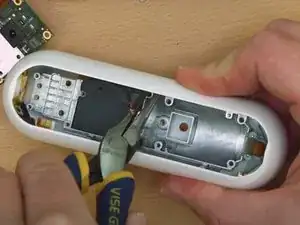

Плоскогубцами снимите медно-покрытые элементы.
Шаг 11

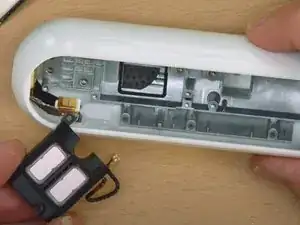

Снимите динамик с помощью плоскогубцев.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
