Разборка компактного фотоаппарата Konica 8 Filmdoor
Вам может потребоваться снять дверцу задвижки для лучшего доступа к микромоторчику постоянного тока.
Шаг 1

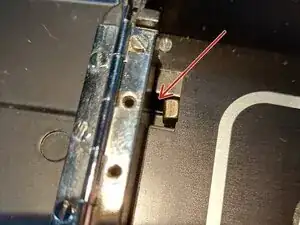

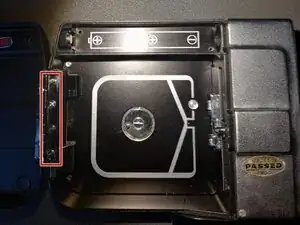

Эти 4 винта удерживают дверцу задвижки на корпусе фотоаппарата.
Она также удерживает металлическую деталь, которая будет держать кассету с пленкой на месте. Это отдельная деталь, расположенная под дверцей.
Шаг 2

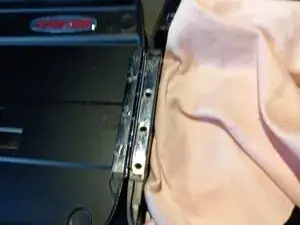

Убедитесь, что вы положили кусок ткани внутрь пустой кассеты с пленкой, чтобы предотвратить потерю винтов в маленьком отверстии, расположенном в верхнем левом углу.
Шаг 3

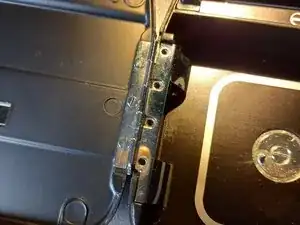

Теперь просто открутите 4 винта, и дверца должна снять без проблем.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. Убедитесь, что часть с петлёй находится под дверцей задвижки, а не сверху!
Перевод руководства с ifixit.com
