Замена материнской платы Ivation IVWPDC20Y
Используйте это руководство, когда требуется заменить материнскую плату.
Шаг 1

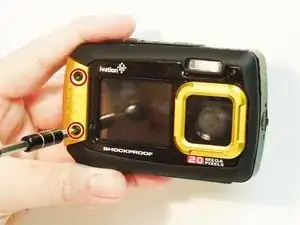

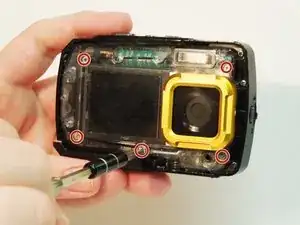

Отвёрткой с битой H2.0 отвинтите два винта на жёлтой водонепроницаемой крышке
Шаг 2

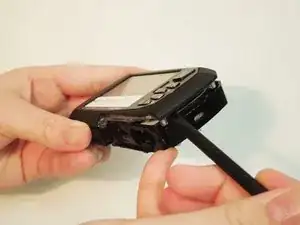

Подденьте пластиковой лопаткой каждый из углов и аккуратно снимите корпус
Передняя часть корпуса зафиксирована клеем и для её снятия может потребоваться дополнительная работа
Прилагайте только необходимое усилие, чтобы освободить внутренние защёлки, не повредив водонепроницаемое уплотнение
Шаг 3
Удалите пять серебристых винтов внутреннего корпуса используя отвёртку с битой PH00
Шаг 4

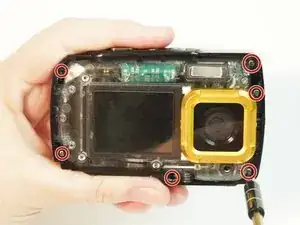

Отвинтите шесть винтов по краю прозрачного внутреннего корпуса битой PH00
Эти винты очень маленькие и легко срываются — при отвёртывании поддерживайте постоянное давление
Шаг 5

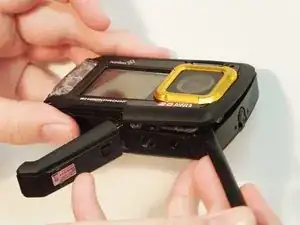

Снимите заднюю внешнюю крышку при помощи чёрной лопатки или синих инструментов для поддёма
Шаг 6

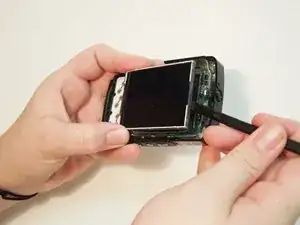

Осторожно отделите экран от серебристого корпуса с помощью поддевого инструмента или чёрной лопатки
По центру экрана есть клей — не сгибайте экран при приложении усилия
Шаг 7
Аккуратно выдавите штифты, удерживающие оранжевую ленту, острым концом лопатки
Экран и оранжевая лента должны выйти цельным блоком
Шаг 8

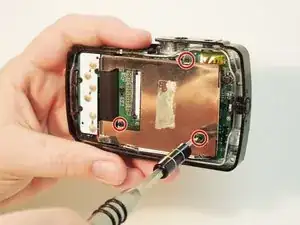

Удалите три винта, крепящие серебристый корпус экрана к материнской плате, используя отвёртку с битой PH00
Шаг 9

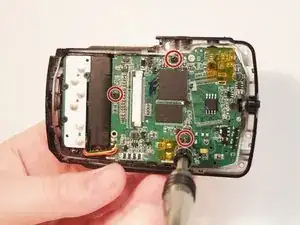

Удалите три винта, фиксирующие материнскую плату в корпусе, используя отвёртку с битой PH00
Шаг 10
Осторожно приподнимите угол материнской платы
Всё должно выйти единым блоком, свободным от корпуса
Шаг 11
Удалите пайку на трёх проводах, удерживающих вспышку
Провода имеют разный цвет: красный, белый и чёрный
Шаг 12

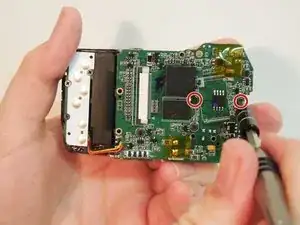

Удалите два винта, крепящие сборку объектива к материнской плате, используя биту PH00
Шаг 13

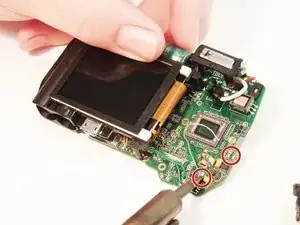

Удалите пайку на трёх проводах, подключённых к модулю объектива
Шаг 14
Удалите три винта, крепящие сенсоры кнопок к корпусу батареи, используя биту PH00
Шаг 15
Удалите пайку на группе проводов, соединяющих сенсоры кнопок
Шаг 16

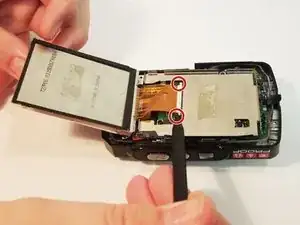

Поднимите экран, чтобы открыть провода под ним

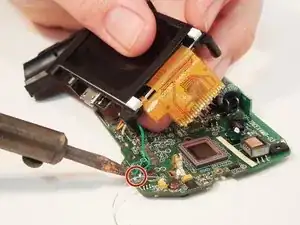

Удалите пайку, соединяющую экран с материнской платой
Шаг 17

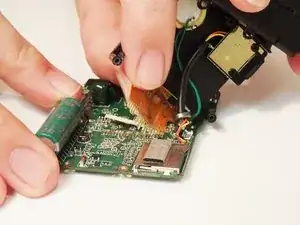

Аккуратно оторвите оранжевую ленту от материнской платы
Шаг 18

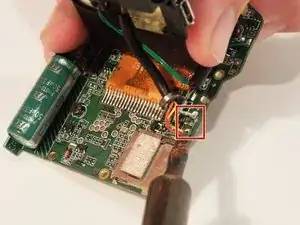

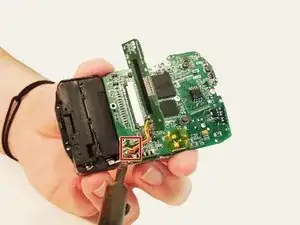

Удалите пайку с двух зелёных проводов, подключённых к материнской плате
Шаг 19

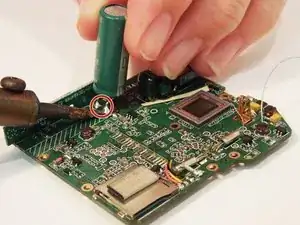

Осторожно отогните конденсатор вверх
Удалите пайку с двух контактов
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
