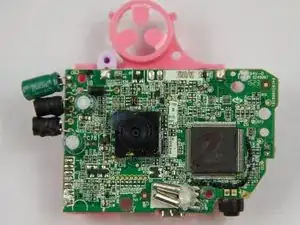

Замена платы распределения питания VTech Kidizoom Camera Connect
Используйте это руководство, чтобы снять и заменить плату распределения питания.
Шаг 1
Перед началом разборки выньте батарейки и карту SD!

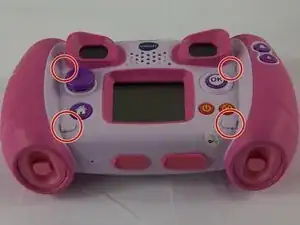

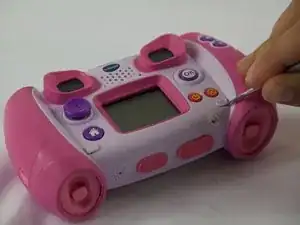

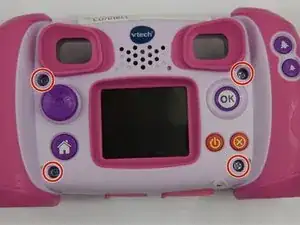

Найдите четыре пластиковые заглушки винтов, обозначенные маркерами, и аккуратно подденьте их металлической лопаткой.
Шаг 2

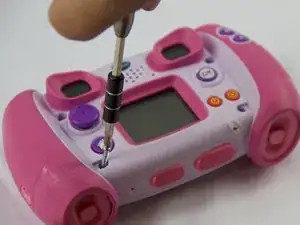

Удалите все четыре винта (11 мм) крестовой отверткой Philips №0.
Шаг 3

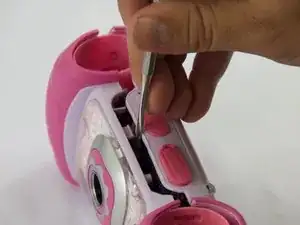

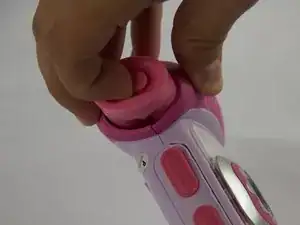

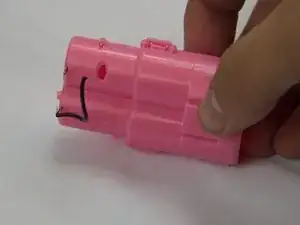

Снимите два отсека для батареек, находящиеся на нижней стороне камеры.
После снятия отсеков используйте металлическую лопатку, чтобы приподнять верхнюю, нижнюю части и обе стороны корпуса камеры.
Шаг 4
Осторожно: при раскрытии устройства могут выпасть две чёрные линзы видоискателя!

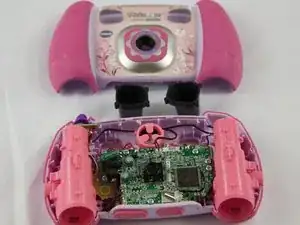

Устройство теперь должно быть открыто и готово к дальнейшему ремонту и/или установке запчастей.
Шаг 5

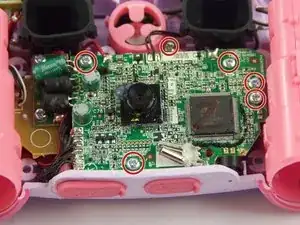

Найдите и удалите винты, отмеченные на изображении, крестовой отверткой Philips №0.
Шаг 6

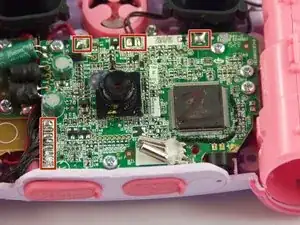

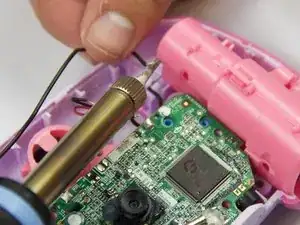

Отпаивая соединительные точки, отсоедините провода от материнской платы.
Шаг 7

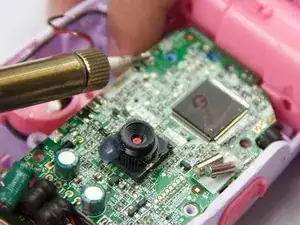

Отпаяйте соединения правого клеммного контакта батареи. Снятие контакта облегчает доступ к материнской плате.
Шаг 8

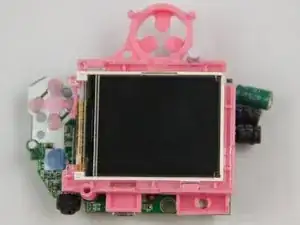

Осторожно приподнимите материнскую плату и розовый пластиковый элемент под ней. Розовый пластик содержит дисплей и соединён с материнской платой.
Шаг 9

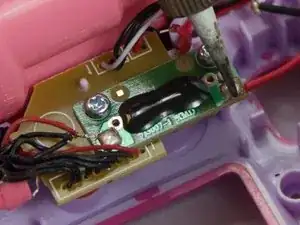

Отпаяйте провода, подключённые к плате распределения питания.
Шаг 10

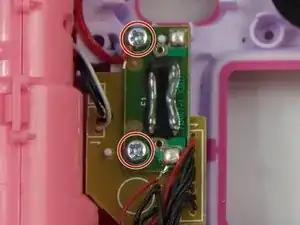

Найдите и удалите два винта, удерживающие плату распределения питания, крестовой отверткой Philips №0.
Шаг 11

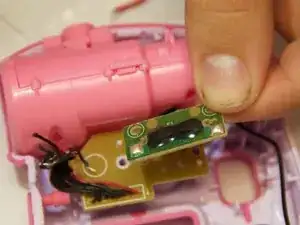

Аккуратно подтяните плату распределения питания и извлеките её из устройства.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
