Замена блока объектива Ivation IVWPDC20Y

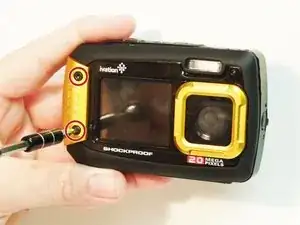

Отверткой с насадкой H2.0 отвинтите два винта на жёлтой водонепроницаемой крышке

Примените пластиковый инструмент для вскрытия к каждому из углов и аккуратно снимите корпус

Передняя крышка держится на клее и может потребовать дополнительных усилий для снятия

Прилагайте только достаточное усилие, чтобы отжать внутренние защёлки, чтобы не повредить водонепроницаемое уплотнение

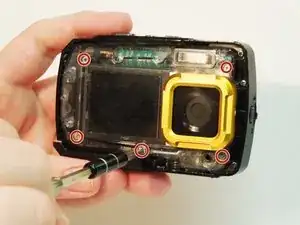

Отвинтите пять серебристых винтов из внутреннего корпуса, используя отвертку с насадкой PH00

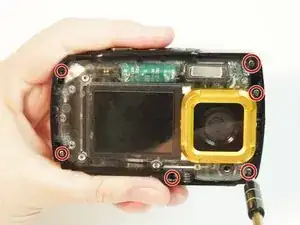

Отвинтите шесть винтов по краю прозрачного внутреннего корпуса с помощью насадки PH00

Эти винты очень маленькие и легко срываются — при откручивании поддерживайте постоянное давление

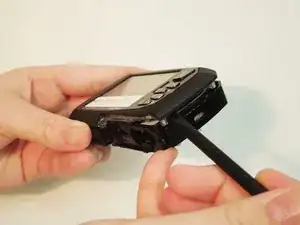

Отстандарьте заднюю внешнюю крышку, используя чёрный лопаточный инструмент или синие монтажные лопатки

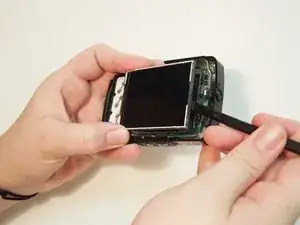

Осторожно извлеките экран из серебристого корпуса с помощью монтажного инструмента или чёрной лопатки

По центру экрана имеется клей — не сгибайте экран при приложении давления

Используя заострённый конец лопатки, мягко нажмите на чёрные фиксаторы, удерживающие оранжевую ленту

Экран и оранжевая лента должны выйти единым блоком

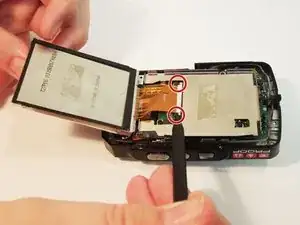

Отвинтите три винта, крепящие серебристый корпус экрана к плате, используя отвертку с насадкой PH00

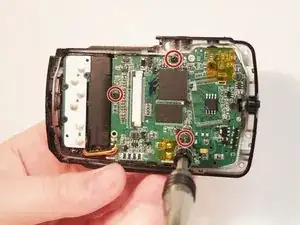

Отвинтите три винта, удерживающие плату в корпусе, используя отвертку с насадкой PH00

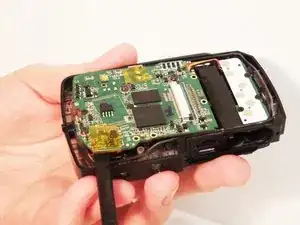

Аккуратно приподнимите угол платы

Всё должно выйти как единый блок, свободный от корпуса

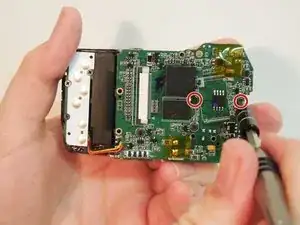

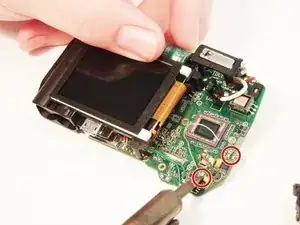

Отвинтите два винта, крепящие блок объектива к плате, используя отвертку с насадкой PH00

Удалите пайку трёх проводов, подключённых к блоку объектива
