Замена динамика в камере VTech Kidizoom Camera Connect

Перед началом разборки извлеките батарейки и SD-карту!

Найдите четыре пластиковые крышки винтов, отмеченные маркерами, и осторожно подденьте их металлической лопаткой.

Удалите все четыре винта (11 мм) крестовой отверткой Philips #0.

Снимите два картриджа батареек, расположенных на нижней стороне камеры.

После извлечения картриджей используйте металлическую лопатку, чтобы поддеть и открыть верхнюю, нижнюю и обе боковые части корпуса камеры.

Осторожно: при раскрытии устройства могут выпасть два чёрных объектива видоискателя!

Устройство теперь должно быть открыто и готово к дальнейшему ремонту и/или замене деталей.

Найдите и извлеките винты, обведённые на изображении, крестовой отверткой Philips #0.

Отпа́йте точки подключения на материнской плате.

Отпа́йте соединения к правому клеммному контакту батареи. Снятие контакта облегчает доступ к материнской плате.

Осторожно поднимите материнскую плату и розовый пластик под ней. Розовый пластик содержит дисплей и соединён с материнской платой.

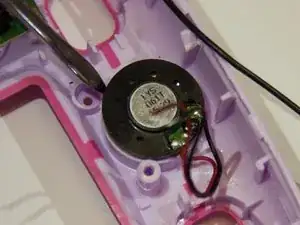

Динамик приклеен, поэтому вам нужно использовать металлическую лопатку, чтобы разорвать герметик, образованный клеем.

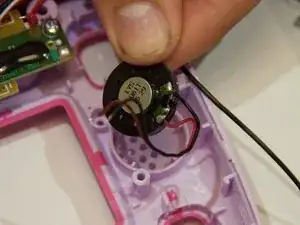

После разрыва герметика динамик должен свободно двигаться. Аккуратно поднимите и извлеките динамик вместе с прикреплёнными красным и чёрным проводами.
