Замена лампы вспышки Ivation IVWPDC20Y

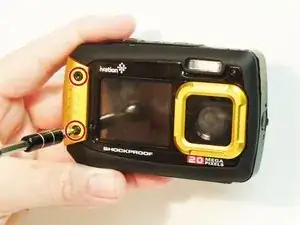

Отверткой с битой H2.0 отвинтите два винта на жёлтой водонепроницаемой крышке

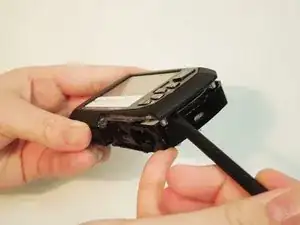

Примените пластиковый инструмент для вскрытия к каждому углу и аккуратно снимите корпус

Передняя панель зафиксирована клеем и может потребовать дополнительной работы для снятия

Прилагайте лишь достаточную силу, чтобы освободить внутренние защёлки, чтобы не повредить водонепроницаемое уплотнение

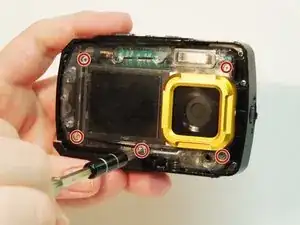

Снимите пять серебристых винтов с внутренней крышки, используя отвертку с битой PH00

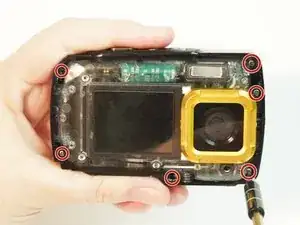

Отверткой с битой PH00 удалите шесть винтов по краю прозрачной внутренней крышки

Эти винты очень маленькие и их легко сорвать, поэтому при отвинчивании держите постоянное давление

Отп prяните заднюю наружную крышку с помощью чёрной лопатки или синих инструментов для поддевания

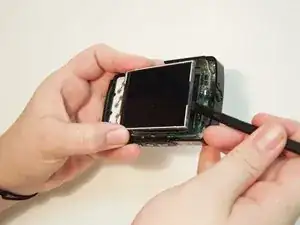

Аккуратно снимите экран с серебристой крышки с помощью инструмента для поддевания или чёрной лопатки

В центре экрана есть клей — не сгибайте экран при нажатии

Осторожно вытолкните штифты, удерживающие оранжевую ленту, острым концом лопатки

Экран и оранжевая лента должны выйти целиком

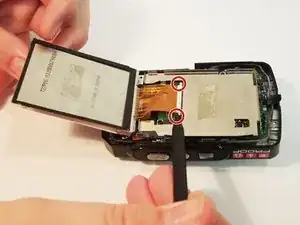

Снимите три винта, крепящие серебристую рамку экрана к плате, используя отвертку с битой PH00

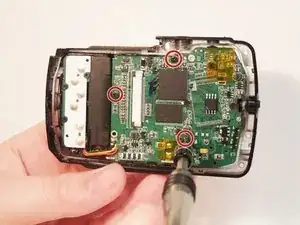

Снимите три винта, удерживающие плату внутри корпуса, с помощью отвертки с битой PH00

Осторожно приподнимите угол платы

Всё должно вынуться как единый компонент, свободный от корпуса

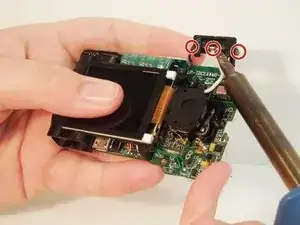

Удалите пайку трёх проводов, удерживающих лампу вспышки

Провода имеют разные цвета: красный, белый и чёрный
