Очистка видоискателя Konica Compact 8

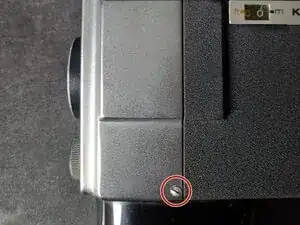

Удалите винт с левой стороны, если камера обращена к вам.

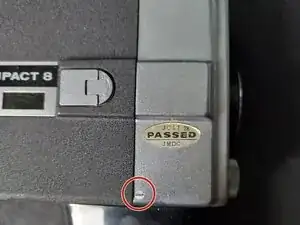

Удалите винт с правой стороны, если камера обращена к вам.

Теперь удалите последний винт в верхней части камеры. Теперь вы можете осторожно снять верхнюю крышку.

Вы можете поддеть переднюю крышку вверх и вниз, чтобы ослабить ее. Будьте осторожны и не поддевайте горизонтально, а только вертикально. Это связано с открытыми лепестками диафрагмы, которые находятся по бокам.

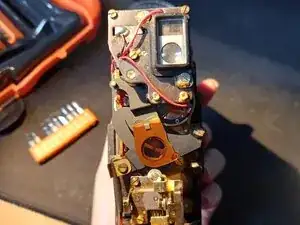

Механизм теперь открыт и может быть разобран дальше, или переднюю крышку можно очищать без опасений, что чистящее средство попадет внутрь камеры.

Убедитесь, что вы запомнили положение переключателя "роллинг и блокировка" перед разборкой, или не трогайте его вообще.

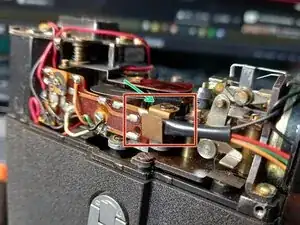

Возможно, вам нужно будет нажать на латунный рычаг, который фиксирует провода на месте (прямо под маленькой платой с левой стороны), чтобы установить переднюю крышку на место.

Если он застрял в неправильном положении, ослабьте винт, прикрепленный к нему, немного, чтобы вернуть его в исходное положение.

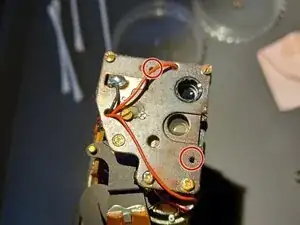

Два винта с плоской головкой держат видоискатель и измеритель света на месте.

Удалите их, а затем вытащите видоискатель из-под верхнего красного провода.

Теперь вы можете осторожно очистить обе стороны верхнего окна с помощью микрофибровой ткани.

Сборка может быть выполнена путем установки видоискателя на место и закручивания винтов обратно.

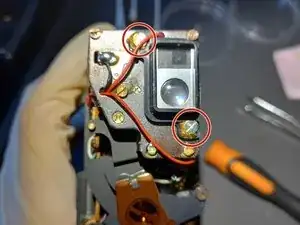

Начните с нижнего винта, который легче всего достать.

Затем выполните установку верхнего винта, убедившись, что красный провод находится между винтом и верхней частью видоискателя. Это можно сделать с трудом.
